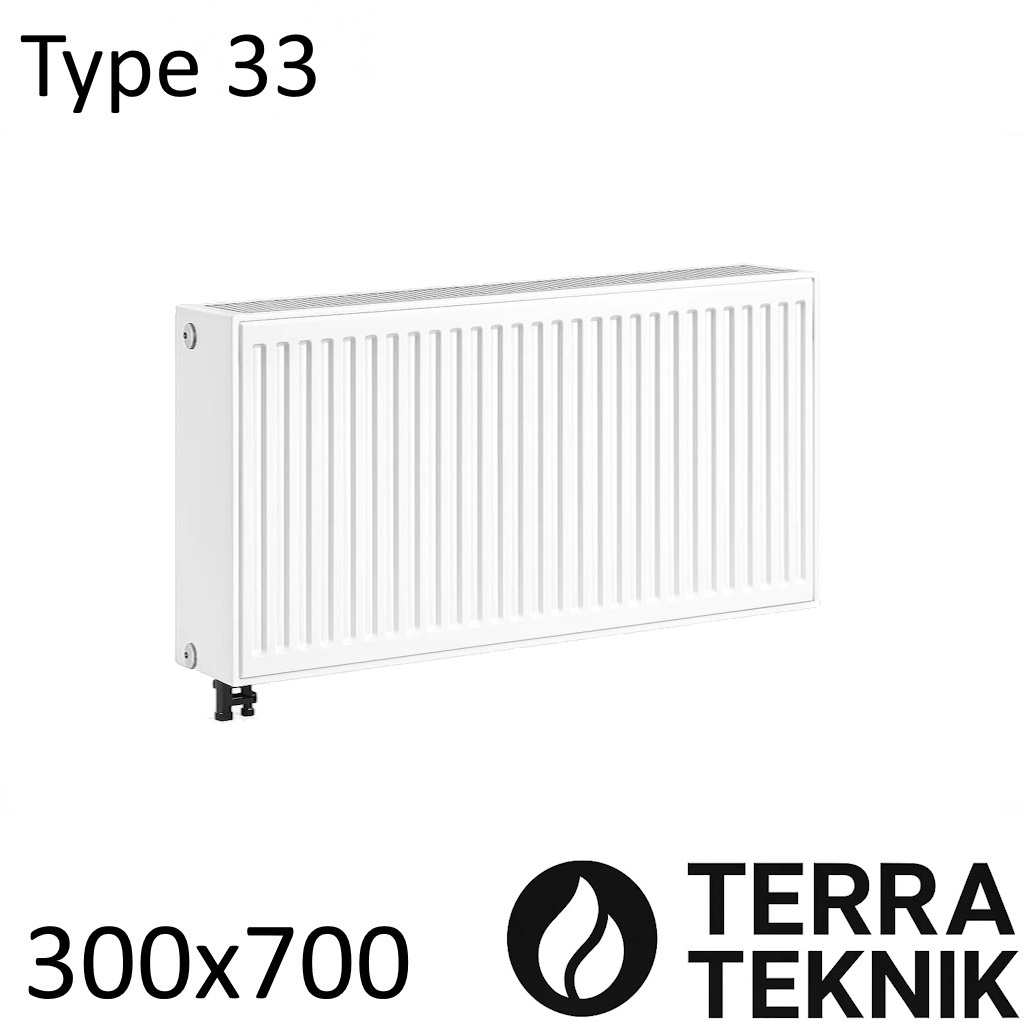

Сталевий радіатор TERRA-TEKNIK 300х700 мм, Тип 33 нижнє підключення

Радіатор опалення 33 300×700 Нижнє (TERRA-TEKNIK) — це компактна сталева батарея, яку обирають за потужність, зручність монтажу та можливість встановлення під підвіконням висотою близько 300 мм. Вона розрахована на ефективний обігрів невеликих приміщень і часто використовується як радіатор для опалення в квартирах та будинках. Нижче — огляд її особливостей, підключення та розрахунків тепловіддачі при різних температурах подачі.

Зміст

• Переваги та недоліки
• Як підключити радіатор
• Характеристики
• Таблиця розрахунків тепловіддачі

Плюси та мінуси радіатора

Сталевий радіатор типу 33 — це трипанельна модель із потрійним конвектором, завдяки чому приміщення прогрівається рівномірно й швидко. Основні переваги такого рішення добре відомі монтажникам і покупцям, які шукають баланс між ціною та ефективністю.

Плюси:

• Простий монтаж — встановлення займає мінімум часу, підходить для нижнього підключення.
• Ціна вигідніша, ніж у секційних радіаторів, при порівняній потужності.
• Великий вибір розмірів без потреби скручування секцій.
• Швидкий прогрів приміщення завдяки потрійному конвектору.
• Естетичний зовнішній вигляд — акуратна біла панель гармонійно виглядає в будь-якому інтер’єрі.
• Рівномірний розподіл тепла по висоті завдяки природній конвекції.
• Надійність транспортування — менший ризик пошкоджень, ніж у секційних моделей.

Мінуси:

• Чутливість до гідроударів — не рекомендується для систем із різкими перепадами тиску.
• Схильність до корозії при контакті з неякісною водою.
• Не рекомендується встановлювати у вологих приміщеннях, наприклад у ванній кімнаті.
• Менша теплова інерційність — охолоджується швидше, ніж чавун.
• Не можна повністю зливати воду із системи — це пришвидшує внутрішню корозію.
• Чутливий до складу теплоносія — потрібне періодичне промивання системи.

Такий панельний радіатор чудово підходить для автономних систем опалення, де тиск стабільний, а склад води контрольований. У цьому випадку термін служби сягає понад 15 років.

Як підключити радіатор

Радіатори зазвичай підключають діагональним способом, коли подача зверху, а зворотка знизу по діагоналі. Але моделі з нижнім підключенням, такі як TERRA-TEKNIK 33 300×700, частіше використовують вузол — кран «бінокль», відомий як «вузол нижнього підключення».

Для підключення застосовують різні типи запірної арматури:

• кран американка — для швидкого зняття радіатора;
• радіаторний вентиль — для плавного регулювання потоку води;
• клапан із термоголовкою — для автоматичного контролю температури;
• кульові та вентильні механізми — вибір залежить від бюджету та необхідної точності регулювання.

Вентильні крани коштують дорожче, але дають змогу точно налаштовувати потік. Кульові — простіші та дешевші, проте швидше зношуються при регулюванні через тертя частинок. Усі крани оснащені американками, що дозволяє легко зняти радіатор для обслуговування.

При паралельному підключенні системи опалення важливо не залишати крани повністю відкритими — інакше теплоносій піде лише через перший радіатор. Оптимально регулювати потік краном на зворотці — так налаштування буде точнішим.

Характеристики

Нижче наведені основні параметри радіатора TERRA-TEKNIK 33 300×700 з нижнім підключенням.

• Тип: 33 трипанельний із трьома конвекторами
• Матеріал: холоднокатана сталь товщиною 1,25 мм
• Колір: білий (порошкове фарбування)
• Висота: 300 мм Ширина: 700 мм
• Потужність при ΔT = 50 °C: 1445 Вт
• Об’єм води: 3 л
• Вага: 17,9 кг
• Підключення: нижнє
• Робочий тиск: до 10 бар
• Тиск на розрив: 13 бар
• Комплектація: кріплення, заглушка ½″, кран Маєвського
• Виробник: Україна (TERRA-TEKNIK)

Такі характеристики роблять модель зручною для квартир з автономним або центральним опаленням. При правильному монтажі й стабільному тиску радіатор працює десятиліттями без втрати герметичності.

Таблиця розрахунків тепловіддачі

Щоб зрозуміти, на яку площу вистачить радіатора, важливо враховувати не лише паспортну потужність 1445 Вт, а й реальні умови роботи системи. При Δ50 температура подачі становить 75 °C — це багато й неекономно. Для більшості котлів така температура означає перевитрату палива приблизно у півтора рази. Оптимальна подача — близько 55 °C, але при цьому потужність радіатора TERRA-TEKNIK знижується до приблизно 744 Вт.

Якщо взяти середнє значення 100 Вт на 1 м², то цей панельний радіатор здатний обігріти кімнату площею близько 7,4 м² (без запасу). Для комфортного розрахунку додають:

• +10 % — запас потужності;
• +10 % — при температурі зовнішнього повітря нижче −20 °C;
• +15–20 % — якщо кімната кутова або погано утеплена.

Таким чином, реальна площа обігріву при 55 °C — приблизно 6–6,5 м². Це усереднене значення, і на практиці все залежить від утеплення, висоти стель та кількості вікон. Виробники часто вказують потужність за власними методиками, тому значення можуть відрізнятися. Головне — розуміти принцип і враховувати дельту під час проєктування системи опалення.

Купити радіатор опалення 33 висота 300 мм, ширина 700 мм із нижнім підключенням можна в магазині радіаторів Krantik.com. У наявності моделі українського виробника TERRA-TEKNIK із тепловіддачею 1445 Вт, характеристиками, таблицею розрахунків і схемою підключення. Ціна в Києві та Харкові з доставкою по Україні — уточнюйте в магазині опалення Крантік.

Якщо ви підбираєте радіатор за розмірами або потужністю — загляньте до розділу сталевих радіаторів на Krantik.com. Там можна порівняти моделі та вибрати відповідну.
