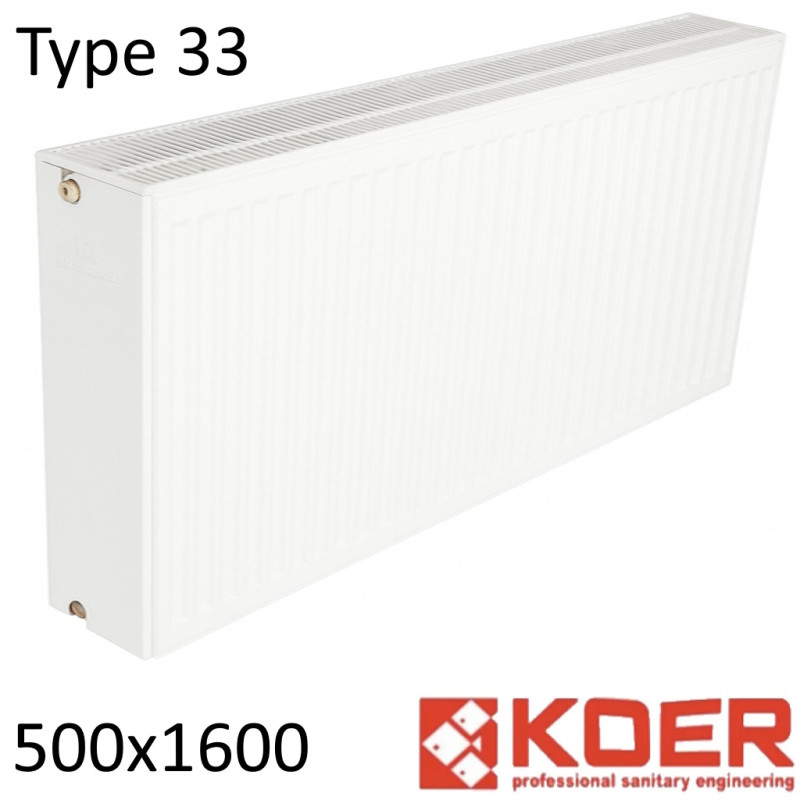

Сталевий радіатор KOER 500х1600 мм, Тип 33 бічне підключення

Сталевий радіатор опалення тип 33 з розмірами 500×1600 мм і боковим підключенням — це потужний панельний прилад, розрахований на сучасну систему опалення. Він забезпечує тепловіддачу 4437 Вт при Δ50, чого достатньо для обігріву приміщення площею близько 23 м². Виробник — KOER (Чехія), відомий якістю європейського складання. Далі розберемо детальніше, які переваги й недоліки має сталева батарея, як правильно підключити радіатор, які його характеристики і як розрахувати реальну потужність.

Зміст

• Переваги та недоліки
• Як підключити радіатор
• Характеристики
• Таблиця розрахунків тепловіддачі

Переваги та недоліки

Основні плюси сталевого радіатора опалення — простий монтаж, вигідне співвідношення потужності й ціни та широкий вибір розмірів. Такий радіатор не потребує складання з секцій, тому відсутній ризик протікань між з’єднаннями. Завдяки трьом панелям і конвекційним каналам тип 33 швидко прогріває приміщення та рівномірно розподіляє тепло.

Ціна сталевої батареї зазвичай трохи нижча, ніж у алюмінієвих або біметалічних аналогів. Монолітна конструкція знижує ризик пошкоджень під час транспортування. Корпус витримує робочий тиск до 10 бар і короткочасні перепади, якщо система зібрана правильно.

Мінуси також є. Сталевий радіатор чутливий до вологи, тому не рекомендується для ванної кімнати. Він схильний до корозії, якщо з системи часто зливають воду — цього робити не можна. Ще один момент — менша теплова інерція: батарея швидко нагрівається, але так само швидко й остигає. При різких гідроударах можливе мікродеформування внутрішніх пластин, тому варто встановити редуктор тиску. З часом усередині може накопичуватися осад, що трохи знижує тепловіддачу.

Як підключити радіатор

Радіатор для опалення можна підключити кількома способами — діагонально, боковим або нижнім підключенням. Найефективнішим вважається діагональне: подача зверху, зворотка знизу. Проте при боковому чи нижньому підключенні система виглядає акуратніше, особливо коли труби проходять у підлозі або вздовж стіни.

Для сталевих радіаторів із нижнім підключенням застосовують вузол «бінокль» — компактний блок, де подача і зворотка поруч. До кожного радіатора ставлять запірну арматуру: кульові крани, радіаторні вентилі, клапани з термоголовкою. Є прямі та кутові моделі, з внутрішньою (ВЗ) і зовнішньою (ЗЗ) різьбою. Вентильні варіанти дорожчі, але забезпечують плавне регулювання потоку води. Кульові — півобертні, більше підходять для режиму «увімкнено/вимкнено».

Кожен кран має з’єднання типу «американка», яке дозволяє швидко зняти радіатор без демонтажу труб. Регулювання потоку потрібно для балансування системи: якщо всі крани відкрити повністю, теплоносій проходитиме лише через перший радіатор і не прогріватиме інші. Зазвичай регулюють саме зворотний кран — так точніше виставити температуру.

Характеристики

Основні технічні параметри моделі KOER тип 33 500×1600 мм:

• Матеріал: холоднокатана сталь
• Тип: панельний радіатор опалення, трирядний
• Підключення: бокове
• Висота: 500 мм
• Ширина: 1600 мм
• Товщина сталі: 1,25 мм
• Потужність при ΔT 50: 4437 Вт
• Об’єм води: 11,5 л
• Вага: 67,2 кг
• Робочий тиск: 10 бар
• Тиск на розрив: 13 бар
• Комплектація: кріплення, заглушка ½″, кран Маєвського
• Виробник: KOER (Чехія)

Таблиця розрахунків тепловіддачі

Паспортна потужність 4437 Вт вказана при Δ50 — тобто при різниці між температурою подачі та кімнатною температурою 50 °C. Це відповідає подачі приблизно 75 °C. У реальних умовах більшість систем працюють на 55 °C, що знижує потужність до близько 2284 Вт. І якщо виробник чесно зазначає «за Δ50», то багато сайтів помилково ставлять знак градуса, вводячи покупців в оману. Різниця суттєва — майже удвічі за реальною тепловіддачею.

Для орієнтиру можна брати 100 Вт потужності на 1 м² приміщення при середній висоті стелі й утепленні. Тоді радіатор KOER тип 33 500×1600 обігріє кімнату площею близько 22,8 м². Якщо кімната кутова, варто додати 15–20 % запасу. Також потрібно враховувати запас по температурі та резерв на морози.

Температура подачі 75 °C — це не лише гаряче, а й неекономно. При такому режимі витрата палива зростає в півтора раза. Тому краще орієнтуватися на реальні умови, а не лише на паспортні дані. Тепловіддача змінюється залежно від утеплення, балансу системи та різниці температур.

Радіатор опалення тип 33 500×1600 мм із боковим підключенням — збалансоване рішення для будинків і квартир. Потужний, охайний, простий у монтажі й стабільний у роботі. У магазині опалення Krantik.com ви можете купити сталевий радіатор KOER за доступною ціною з доставкою по Україні, включно з Києвом і Харковом. Тут же знайдете таблиці розрахунків, схеми підключення та детальні характеристики, щоб підібрати модель під свої умови.

Якщо ви підбираєте радіатор за розмірами або потужністю — перегляньте розділ сталевих радіаторів на Krantik.com. Там можна порівняти моделі та обрати потрібну.
