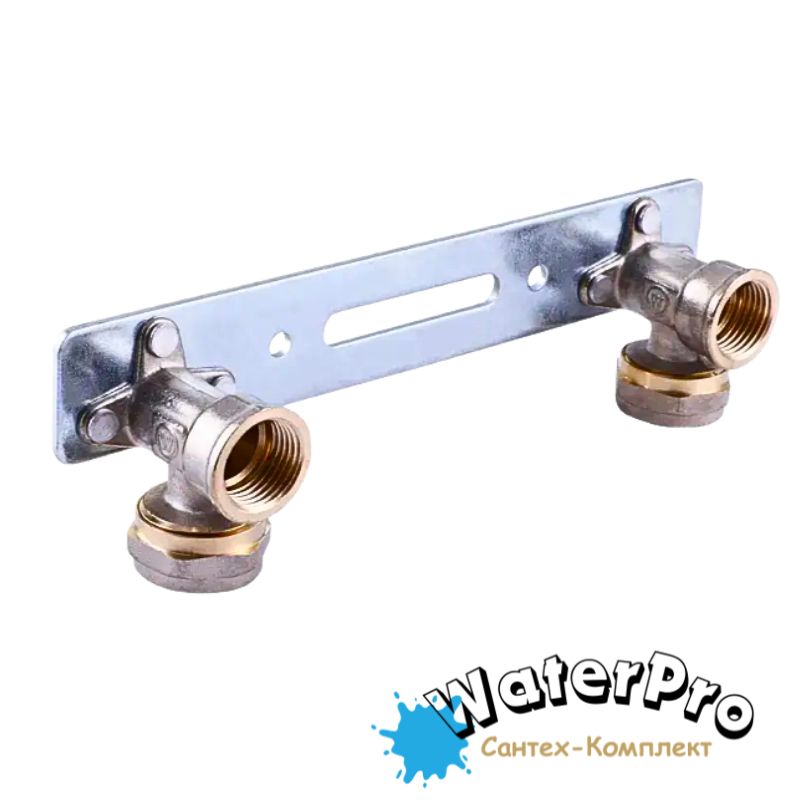

Монтажна планка обжимна 20-1/2 для змішувача та металопластикових труб WATERPRO

Планка під змішувач 20 x 1/2 металопластикова застосовується для підключення настінного змішувача через металопластик діаметром 20 мм. Такий варіант використовують при прихованому прокладанні магістралі в стіні, коли важливо точно витримати міжосьову відстань і вивести різьбові підключення строго під установку змішувача.

У більшості випадків планка під змішувач комплектується кутами з внутрішньою різьбою. Це дозволяє за потреби вкрутити ніпель і отримати зовнішню різьбу або замінити стандартні ексцентрики змішувача на перехідник 1/2 зовнішня різьба на 3/4 зовнішня різьба. У результаті вузол виходить компактнішим, а лінія підключення коротшою.

Призначення та конструкція

Такий фітинг часто називають монтажною планкою, планкою змішувача або монтажним комплектом — усі ці назви стосуються однієї й тієї ж конструкції. Вузол складається з металевої планки та двох настінних кутів з різьбою, розрахованих на підключення металопластикової труби обжимним способом.

Під час монтажу важливо приділити увагу фіксації планки до стіни. На неї припадає навантаження не лише від ваги змішувача, а й від зусиль при відкриванні та закриванні кранів. Якщо планка закріплена недостатньо жорстко, з часом можливе зміщення різьбових виходів, що ускладнює подальше обслуговування та заміну обладнання.

Обжимний спосіб підключення зручний тим, що не потребує спеціального інструменту. Для роботи достатньо одного-двох гайкових ключів і калібратора. Калібрування потрібне для відновлення круглого перерізу металопластику після різання або зберігання. Як тимчасове рішення можна використати будь-який підручний предмет круглої форми відповідного діаметра.

Особливості монтажу

Металопластикову трубу допускається різати ножівкою або болгаркою, однак оптимальний варіант — ножиці-труборізи. Під час різання ножицями матеріал іноді зминається, через що можна пошкодити ущільнювальні кільця при складанні. Цю проблему вирішує обов’язкове калібрування та акуратна фаска перед установленням у фітинг.

Оскільки виріб належить до бюджетних рішень, під час затягування гайок важливо контролювати зусилля. Надмірне навантаження ключами може пошкодити різьбу або обжимне кільце. Правильна затяжка забезпечує герметичність без надлишкового тиску на елементи конструкції.

Характеристики

• Тип виробу: монтажна планка для настінного змішувача.
• Призначення: підключення змішувача до металопластикової магістралі.
• Діаметр підключення труби: 20 мм.
• Різьбові виходи: 1/2 внутрішня різьба.
• Тип фітинга: обжимний (компресійний).
• Матеріал фітинга: латунь.
• Матеріал планки: метал.
• Максимальний робочий тиск: до 10 бар.
• Допустима температура робочого середовища: до +95 °C.
• Спосіб монтажу: механічний, без спеціального інструменту.
• Сумісність: металопластикові трубопроводи систем водопостачання.
• Бренд: WATERPRO.

Монтажна планка обжимна 20-1/2 для змішувача металопластикова підходить для квартир, приватних будинків і комерційних об’єктів, де потрібне акуратне та компактне підключення настінного змішувача до прихованої лінії водопостачання з мінімальними витратами.
