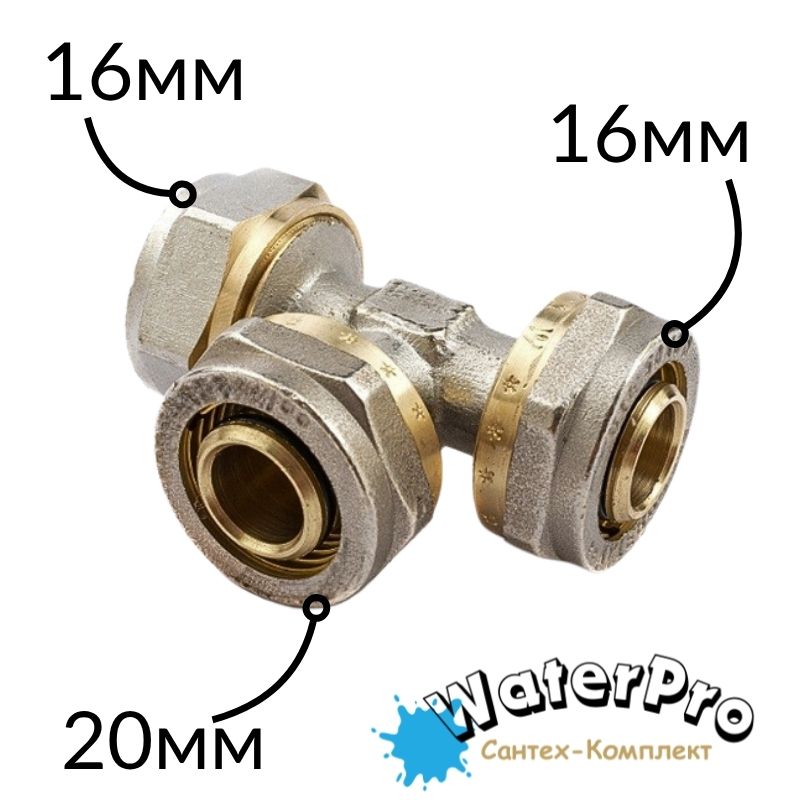

Трійник обжимний 16-20-16 для з’єднання металопластикових труб WATERPRO

Трійник металопластиковий 16 x 20 x 16 обжимний застосовується для підключення відгалужень від центральної магістралі збільшеного діаметра. Конструкція розрахована на центральний прохід 20 мм з розводкою в сторони по 16 мм, що робить такий трійник затребуваним у системах опалення, де від основної лінії виконують підключення окремих приладів або ділянок трубопроводу.

На практиці цей обжимний фітинг використовують для виходу від основної опалювальної лінії до радіаторів, конвекторів, вузлів нижнього підключення, розподільчих блоків і локальних контурів. Центральна частина з внутрішньою різьбою дозволяє підключатися до перехідників, запірної арматури або інших елементів системи, зберігаючи акуратну розводку металопластику по сторонах. Таке рішення зручне, коли магістраль уже виконана трубою більшого діаметра, а подальша лінія йде на 16 мм.

Принцип фіксації металопластикових фітингів

Металопластиковий обжимний фітинг працює за компресійним принципом. Після встановлення гайки та обжимного кільця металопластик вводиться в корпус трійника до упору. Під час затягування гайки кільце рівномірно обжимає трубу, фіксуючи її по всьому колу та формуючи щільне з’єднання у складі трубопроводу.

Монтаж виконується без спеціалізованого інструменту. Достатньо одного або двох гайкових ключів і калібратора. Калібрування необхідне для відновлення круглого перерізу металопластикової труби, якщо край був деформований під час різання або транспортування. За відсутності калібратора допускається використання будь-якого підручного предмета круглої форми відповідного діаметра для акуратного вирівнювання краю лінії.

Різання труби допускається виконувати ножівкою або болгаркою, однак перевагу варто надавати ножицям труборізам. Під час різання ножицями металопластик може зминатися, через що існує ризик пошкодження ущільнювачів усередині фітинга. Щоб цього уникнути, перед різанням рекомендується випрямити ділянку магістралі, а після — обов’язково відкалібрувати край. Якщо деформація вже відбулася, форма відновлюється калібратором перед складанням з’єднання.

Трійник належить до недорогих бюджетних фітингів, тому під час затягування важливо контролювати зусилля. Надмірний тиск ключами може призвести до деформації латунного корпусу або обжимного кільця, що негативно вплине на посадку металопластику. Затягування виконують поступово, без різких рухів, орієнтуючись на рівномірне притискання труби в лінії.

Характеристики

• Тип виробу: трійник металопластиковий перехідний.
• Тип фітинга: обжимний, компресійний.
• Діаметри підключення: 16 мм × 20 мм × 16 мм.
• Матеріал корпусу: латунь.
• Максимальний робочий тиск: до 10 бар.
• Допустима робоча температура: до +95 °C.
• Призначення: системи опалення та водопостачання.
• Тип монтажу: ручний, із застосуванням ключів і калібратора.
• Бренд: WATERPRO.

Такий трійник зручний у ситуаціях, коли потрібно акуратно вивести відгалуження від центральної магістралі більшого діаметра без складних переходів. Він підходить для модернізації існуючих систем, доопрацювання опалювальних контурів і підключення кінцевих споживачів.
