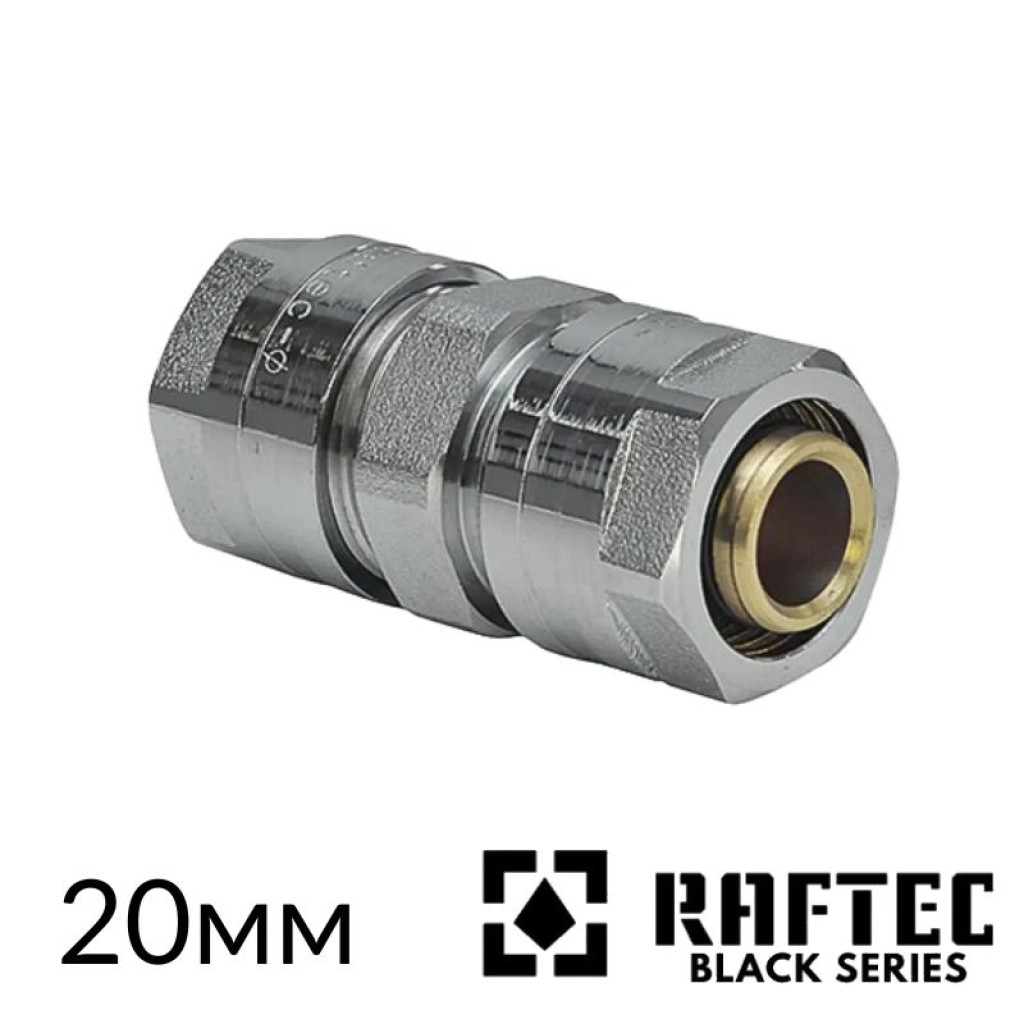

Муфта обжимна 20-20 для з’єднання труб з металопластику RAFTEC

Муфта обжимна 20 x 20 для металопластикових труб застосовується для з’єднання двох ділянок металопластикової лінії однакового діаметра. Це обжимна металопластикова муфта, також відома під терміном «цанга», яка використовується як з’єднувальний елемент під час монтажу, ремонту або подовження трубопроводу без переходу на різьбові з’єднання.

Металопластиковий обжимний фітинг встановлюється в розрив магістралі та дозволяє з’єднати трубу з трубою без зміни діаметра лінії. Така муфта застосовується в системах водопостачання та опалення під час заміни пошкодженої ділянки, перенесення траси, коригування розводки або нарощування трубопроводу. З’єднання залишається розбірним і доступним для обслуговування.

Монтаж і практичні рекомендації

Монтаж обжимної муфти виконується вручну та не потребує спеціальних інструментів. Для встановлення достатньо одного або двох гайкових ключів і калібратора. Металопластикову трубу можна відрізати ножівкою або болгаркою, однак найбільш акуратний і рівний зріз отримують під час використання ножиць-труборізів.

Під час різання ножицями металопластик часто зминається, через що край втрачає правильну круглу форму. У такому стані зростає ризик пошкодження ущільнювальних прокладок під час збирання. Щоб цього уникнути, після різання необхідно відновити геометрію перерізу. Для калібрування підійде штатний калібратор або будь-який підручний інструмент круглої форми відповідного діаметра.

Фітинг має розбірну конструкцію: штуцер виймається, що спрощує обслуговування та повторне збирання з’єднання. З кожного боку штуцера передбачено по дві ущільнювальні прокладки, які забезпечують герметичність за умови правильного монтажу. Фіксація металопластику здійснюється за допомогою обжимного кільця та гайки, що рівномірно притискають трубу по колу.

Муфта є з’єднувальною та не призначена для надмірних зусиль під час затягування. Не затягуйте з’єднання надто сильно: у разі виявлення незначного підтікання після запуску системи допускається акуратне додаткове підтягування. Такий підхід дозволяє зберегти цілісність ущільнювачів і елементів обжиму.

Корпус муфти виготовлений з латуні з хромованим покриттям. Хром захищає поверхню від потемніння та надає фітингу охайного вигляду під час відкритого монтажу, у колекторних шафах і технічних нішах. Масивна конструкція та якісна обробка вигідно відрізняють муфту від простих бюджетних цанг.

Характеристики

• Тип виробу: муфта металопластикова обжимна (компресійна, цангова).
• Призначення: з’єднання двох металопластикових труб.
• Діаметр підключуваних труб: 20 мм × 20 мм.
• Тип з’єднання: обжимне, з’єднувальне.
• матеріал: латунь.
• Покриття: хромоване.
• Конструкція: розбірний фітинг зі знімним штуцером.
• Ущільнення: по дві прокладки з кожного боку штуцера.
• Тип фіксації труби: обжимне кільце та гайка.
• Максимальний робочий тиск: до 16 бар.
• Максимальна робоча температура: до +95 °C.
• Країна виробництва: Німеччина.
• Бренд: RAFTEC.

Муфта обжимна 20 x 20 використовується під час монтажу та ремонту металопластикових трубопроводів у квартирах, приватних будинках і технічних приміщеннях, коли потрібне надійне та обслуговуване з’єднання двох ділянок лінії без зміни діаметра магістралі.
