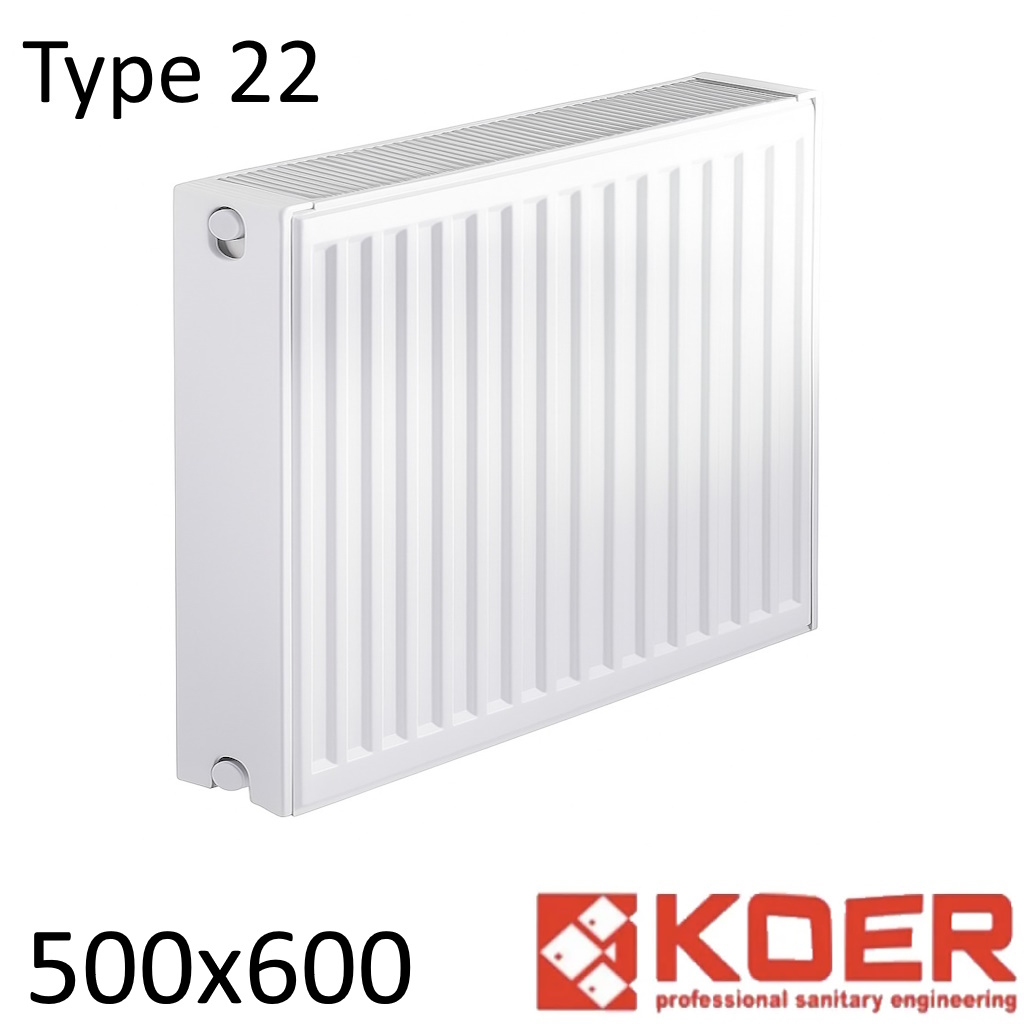

Стальной радиатор KOER 500х600 мм, Тип 22 боковое подключение

Стальной панельный радиатор — это тот самый «рабочий инструмент» для дома, который сочетает понятную конструкцию, адекватную цену и предсказуемое поведение в реальной системе отопления. Мужчинам 30–55 лет обычно важно не только, насколько красиво выглядит прибор, но и то, как быстро он прогреет комнату, насколько просто обслуживается и как впишется в существующую разводку. Ниже собраны подробные объяснения по делу, без лишних фраз, с примерами и понятными выводами.

Содержание

• Преимущества и недостатки стального радиатора отопления
• Схема подключения радиаторов отопления
• Характеристики
• Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Преимущества и недостатки

Стальная батарея 22 типа выгодно отличается от секционных моделей: проще монтаж, доступней Цена, никакой «скрутки» для подгонки размеров и быстрый прогрев комнаты. Стальной панельный радиатор 500×600 прогревает помещение равномерно — конвекция распределяет тепло по всей площади панели, а внешний вид позволяет вписать прибор практически в любой интерьер. Для транспортировки он тоже подходит отлично: цельная панель куда реже повреждается, чем секционные аналоги.

Есть и минусы, которые важно учитывать. Невысокая стойкость к гидроударам — одна из причин, почему в старых домах со скачками давления такие радиаторы требуют аккуратности. Сталь чувствительна к влажности, поэтому в ванной комнате устанавливать её не рекомендуют. Тепловая инерция невысокая: прибор быстро нагревается, но так же быстро и остывает. Нельзя оставлять систему без воды — контакт внутренней стали с кислородом ускоряет коррозию. Добавим ещё один момент: качество теплоносителя. Если в системе много окалины и ржавчины, шаровые краны и внутренняя поверхность радиатора изнашиваются быстрее, поэтому желательно ставить фильтр.

Схема подключения радиаторов отопления

Радиатор для отопления можно подключить тремя основными способами: диагонально, нижним боковым подключением или боковым. В стальных моделях с нижним вводом используют «кран бинокль», известный и как узел нижнего подключения — он аккуратно разделяет подачу и обратку, избавляя от лишних переходников.

На радиатор обязательно ставят запорную арматуру: кран-американку, радиаторный вентиль, клапан под термоголовку или полуоборотный шаровый кран. Вентильные механизмы регулируют поток плавнее, шаровые — быстрее, но менее точно, а также сильнее реагируют на примеси в воде. Все элементы обычно оснащены американками, что позволяет легко снять радиатор или заменить кран, не разбирая всю трубу.

Регулировку чаще делают на обратке — так точнее и стабильнее. Если оставить все краны полностью открытыми при параллельном подключении, вода может пройти только через первый радиатор, не доходя до остальных. Один вентиль или кран решает вопрос балансировки и распределяет теплоноситель правильно.

Характеристики

Ниже приведены заводские данные модели KOER 22 типа 500×600 мм.

• Материал: холоднокатаная сталь.
• Тип: 22.
• Высота: 500 мм.
• Ширина: 600 мм.
• Толщина стали: 1,25 мм.
• Вес: 15,51 кг.
• Объём воды: 2,9 л.
• Мощность при ΔT = 50 °C: 1158 Вт.
• Подключение: боковое.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Страна производитель: Чехия.
• Фирма: KOER.
• Комплект: крепления, заглушка 1/2, кран Маевского.

Такие параметры позволяют подобрать панельный радиатор под реальную систему отопления и понимать его поведение в разных условиях эксплуатации.

Расчеты теплоотдачи

Чтобы понять, насколько хватит радиатора, нужно правильно учитывать ΔT. Многие сайты путают Δ50 с температурой подающей линии, хотя это лишь разница между температурой теплоносителя и комнатой. При Δ50 завод указывает мощность 1158 Вт, но это при подаче воды около 75 °C. Для большинства котлов такая температура либо недостижима, либо ведёт к полуторократным перерасходам топлива. Кроме того, указана температура на входе, а не на выходе котла — часть тепла теряется по дороге.

Практичная температура подачи — 55 °C. В таком режиме мощность панели снижается до 596 Вт. Это реалистичное значение, но оно указано «впритык», без запаса. Поэтому в расчёты добавляют +10% резерв, +10% при морозах ниже −20 °C, а для угловых комнат ещё +15–20%.

Если брать общую формулу 100 Вт на 1 м², такой радиатор способен обогреть примерно 5,96 м² обычной комнаты без больших теплопотерь. Стоит учитывать, что разные производители используют разные стандарты, поэтому показатели могут отличаться. KOER обычно указывает мощность ближе к реальности, иногда занижая её, чтобы исключить спорные ситуации. Значение служит ориентиром, а итог зависит от утепления, высоты помещения и количества окон.
