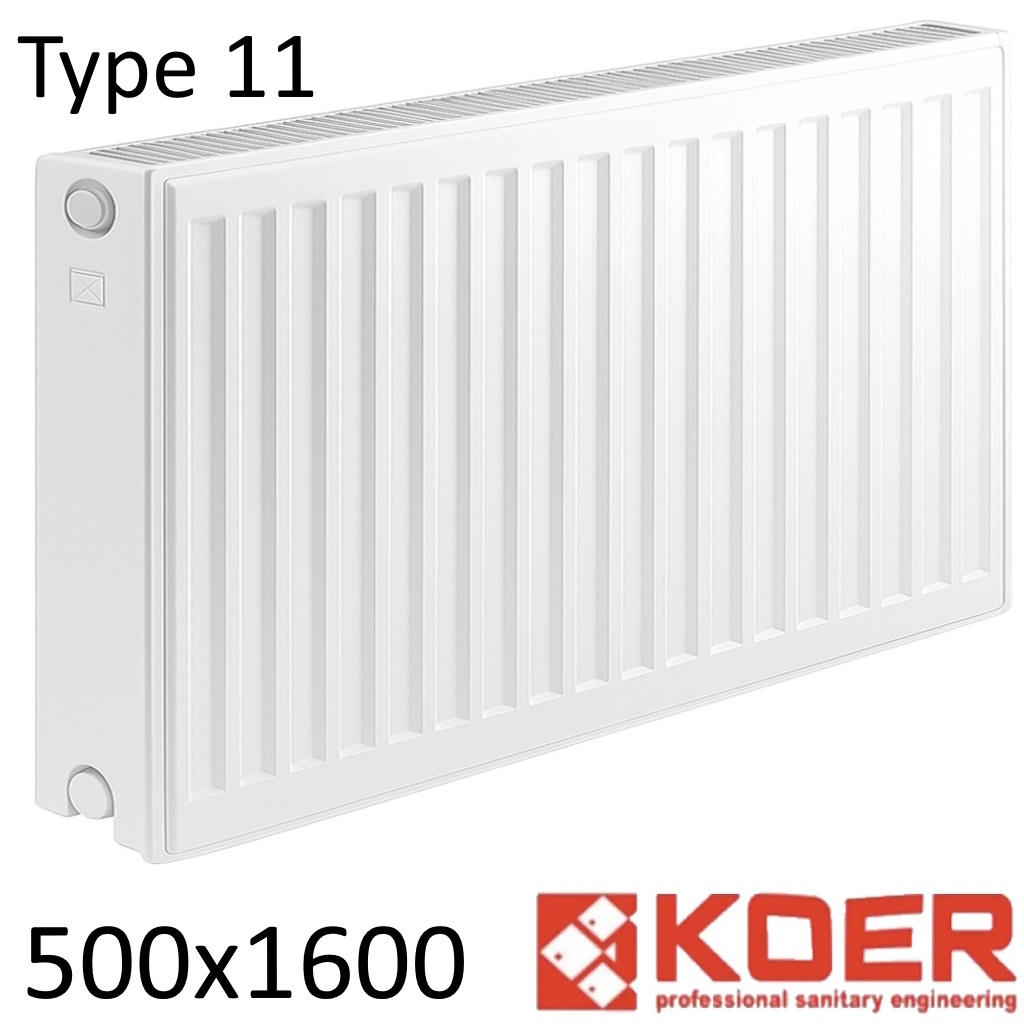

Стальной радиатор KOER 500х1600 мм, Тип 11 боковое подключение

Батарея отопления тип 11 500х1600 с боковым подключением — это вариант, который мужчины 30–55 лет выбирают, когда нужен практичный и понятный по характеристикам радиатор для отопления с хорошей теплоотдачей, возможностью установки в ограниченном пространстве и устойчивой работой в бытовой системе. Модель относится к стальной категории панельных приборов: такой формат обеспечивает быстрый прогрев комнаты и предсказуемое распределение тепла. Ниже расскажу простыми словами, что вы получаете, какие нюансы монтажа стоит учитывать и как по таблице расчетов мощности определить, хватает ли паспортной теплоотдачи 1206 Вт под вашу площадь.

Содержание

• Преимущества и недостатки стального радиатора отопления
• Схема отопления и подключения радиаторов
• Характеристики
• Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Преимущества и недостатки стального радиатора отопления

Стальная батарея типа 11 — это панельный прибор с одной панелью и конвекционной решёткой, который быстро набирает температуру и равномерно отдаёт тепло в помещение. Такой тип конструкции особенно удобен тем, кто делает замену старых моделей или подбирает точную ширину под проем 1600 мм без дополнительных переходников и скруток. Для транспортных компаний панельные модели удобнее секционных: благодаря монолитности меньше риск получить вмятину или пережатый стык.

По эксплуатационным ощущениям такой панельный радиатор греет быстро, но тепловая инерция ниже: как только котёл останавливается, корпус ощутимо остывает. У модели есть особенности, которые нужно учитывать заранее. Стальные панели чувствительны к гидроударам, поэтому в системе без стабилизатора давления риски выше. В помещениях с сыростью ставить прибор нежелательно: в ванной комнате металл теряет ресурс в разы быстрее. Полностью сливать воду из системы тоже нельзя — при полном контакте воздуха со стенками появляется коррозия. Это общий принцип работы всех панельных моделей. От себя добавлю важное: при плохом качестве теплоносителя панели зарастают налётом, что постепенно снижает теплоотдачу.

• Быстрый прогрев комнаты даже при низких температурах подачи.
• Хорошая равномерность распределения тепла благодаря конвекционному каналу.
• Немного выгодней цена относительно секционных приборов.
• Широкий выбор размеров без переходных элементов.
• Устойчивость при перевозке — ниже риск повреждений.
• Чувствительность к сырости и влажным помещениям.
• Подверженность коррозии при отсутствии воды.
• Низкая стойкость к резким гидроударам.
• Небольшая тепловая инерция.

Схема отопления и подключения радиаторов

Радиаторы чаще всего подключают диагонально: подача сверху, обратка снизу по диагонали. Такой способ даёт максимальную эффективность, особенно на больших длинах, как в случае с шириной 1600 мм. Боковое подключение — стандартный вариант для замены старых батарей. Нижнее боковое подключение применяют в современных интерьерах со скрытой разводкой труб. В стальных моделях с нижней подводкой используют специальный кран «бинокль», также известный как узел нижнего подключения.

На радиатор всегда устанавливают запорную арматуру: кран-американку, термостатический вентиль, прямой или угловой радиаторный кран. Есть вентильные и шариковые механизмы. Вентильные дают плавную регулировку потока, особенно удобны при настройке всей системы. Шариковые — это полуоборотные варианты, они работают на «открыть/закрыть», но при необходимости ими тоже регулируют поток воды. В шариковых сложнее поймать точку баланса, а частички грязи быстрее изнашивают шар.

Американки позволяют легко снять батарею отопления, заменить кран или провести обслуживание без разбора труб. Регулировка потока нужна для равномерного распределения теплоносителя: если оставить всё полностью открытым, вода может пройти по первому радиатору и уйти обратно в котёл, не доходя до остальных. Мастера обычно регулируют обратку — так точнее и стабильнее.

Характеристики

Все параметры соответствуют заводским данным и подходят для точного расчёта.

• Материал: холоднокатаная сталь.
• Цвет: белый.
• Тип: 11.
• Высота: 500 мм.
• Ширина: 1600 мм.
• Толщина стали: 1,25 мм.
• Вес: 24,41 кг.
• Мощность при ΔT = 50°C: 1206 Вт.
• Объём воды: 3,4 л.
• Страна производитель: Чехия.
• Фирма: KOER.
• Подключение: боковое.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления, заглушка 1/2, кран маевского.

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Чтобы понять, насколько хватит радиатора, важно учитывать реальную температуру теплоносителя. Паспортная мощность 1206 Вт указана при Δ50, а Δ — это разница между температурой подачи и комнатой. То есть подача при Δ50 должна быть около 75°C. Это слишком много для большинства котлов, а при достижении таких значений расход топлива вырастает примерно в полтора раза.

Оптимальной мастера считают подачу около 55°C. Это на 26% ниже Δ50, но реальная мощность падает сильнее — дополнительно учитывается коэффициент 1,3. Радиатор при таких условиях выдаёт примерно 621 Вт. На таблице выше можно увидеть распределение мощности по температуре. Это значение — «впритык», без запаса.

Для реальной эксплуатации рекомендуют заложить +10% как резерв, +10% на морозы ниже –20°C и ещё +15–20% для угловых помещений. Если считать по правилу «100 Вт на 1 м²», то такая стальная батарея обогревает около 6,21 м² не угловой комнаты. Производители используют разные стандарты расчёта, а часть данных берут из полуофициальных источников. Поэтому встречаются модели с более скромными паспортными цифрами — это делается, чтобы избежать претензий.
