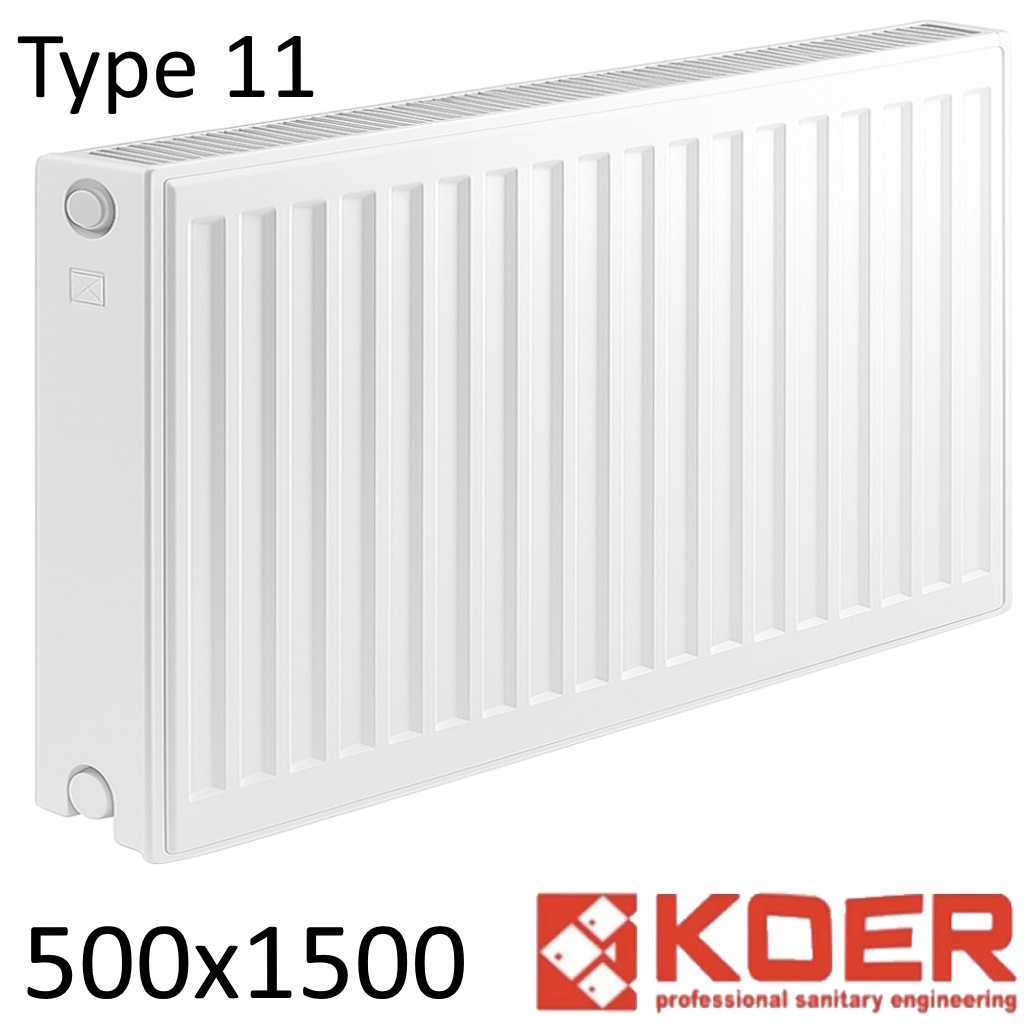

Стальной радиатор KOER 500х1500 мм, Тип 11 боковое подключение

Стальной панельный радиатор в размере 11 тип 500х1500 с боковым подключением — это вариант, который чаще всего выбирают мужчины 30–55 лет, когда нужен радиатор для отопления с понятными характеристиками, хорошей тепловой отдачей и предсказуемым поведением в системе. Важно сразу отметить, что такая стальная батарея легко вписывается под подоконник шириной 1500 мм и подходит для небольших и средних комнат. Здесь собраны реальные технические данные, схема подключения радиаторов отопления и таблица расчетов мощности с учетом заводских значений теплоотдачи 1131 вт.

Содержание

• Преимущества и недостатки
• Схема подключения радиаторов отопления
• Характеристики
• Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Преимущества и недостатки

Стальной радиатор этого формата устанавливается быстро и без сложных работ. Мастера отмечают, что панельный радиатор такого типа прогревается равномерно благодаря конвекционному каналу, а корпус успевает отдать тепло в помещение буквально за несколько минут после запуска котла. Цена немного выгодней, чем у секционных моделей, а большой ассортимент ширин позволяет подобрать прибор под конкретный проем без переходников и дополнительных скруток.

В эксплуатации такая стальная батарея показывает себя стабильно, но важно учитывать и слабые стороны. Панельная конструкция чувствительна к гидроударам, поэтому в системах с резкими скачками давления лучше ставить дополнительный защитный клапан. В помещениях с высокой влажностью ресурс стали снижается — в ванной комнате такой прибор ставить не рекомендуется. Полностью сливать воду из системы тоже нельзя, иначе появляется риск коррозии. Инерция у панели ниже, чем у секционных чугунных моделей — прибор быстрее остывает после остановки подачи.

• Быстрый прогрев помещения.
• Равномерное распределение тепла за счет конвекции.
• Удобная транспортировка — ниже шанс повреждения.
• Широкий выбор размеров без переходников.
• Чувствительность к сырости.
• Подверженность коррозии при полном сливе воды.
• Низкая стойкость к резким гидроударам.
• Небольшая тепловая инерция.

Также стоит учитывать качество теплоносителя: если в системе много окалины и ржавчины, внутренние стенки панели изнашиваются быстрее. Это распространённая особенность всех подобных радиаторов.

Схема подключения радиаторов отопления

Радиаторы обычно подключают диагональным способом: подача сверху, обратка снизу по диагонали. Такой вариант дает самый высокий КПД. Боковое подключение тоже распространено — особенно при замене старых батарей. Нижнее боковое подключение применяют в системах с скрытой разводкой труб. Для стальных моделей с нижней подводкой используют кран «бинокль», известный как узел нижнего подключения.

На любой радиатор ставят запорную арматуру: кран-американку, радиаторный вентиль, варианты под термоголовку, прямые и угловые модели. Механизмы бывают вентильные и шариковые. Вентильные дают плавную регулировку потока, позволяют точно выставлять температуру. Шариковые (полуоборотные) проще по конструкции, но ими тоже регулируют поток воды — просто точку открытия нужно ловить аккуратнее, частицы быстрее изнашивают шар.

Американки на кранах позволяют легко снять радиатор или заменить арматуру без нарушения системы. Регулировка нужна для равномерного распределения теплоносителя: если оставить краны полностью открытыми, есть шанс, что вода пройдет только через первый радиатор и вернётся в котел, не доходя до остальных. Поэтому мастера регулируют обратку — управление теплом получается точнее.

Характеристики

Эти параметры помогут оценить потенциал изделия при выборе.

• Материал: холоднокатаная сталь.
• Цвет: белый.
• Тип: 11.
• Высота: 500 мм.
• Ширина: 1500 мм.
• Толщина стали: 1,25 мм.
• Вес: 22,95 кг.
• Мощность при ΔT = 50°C: 1131 вт.
• Объем воды: 3,2 л.
• Страна производитель: Чехия.
• Фирма: KOER.
• Подключение: боковое.
• Макс. рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепление, заглушка 1/2, кран маевского.

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Правильный расчет мощности — самая важная часть выбора. В характеристиках указана паспортная мощность 1131 вт при Δ50. Значок Δ означает разницу между температурой теплоносителя и температурой в комнате. При Δ50 температура подачи будет около 75°C. Это высокая температура, которую большинство котлов просто не держит стабильно, и даже если держит — расход топлива возрастает примерно в полтора раза.

Мастера считают оптимальной подачу в районе 55°C. Это на 26% ниже Δ50, но тепловая мощность падает не на 26%, а дополнительно уменьшается по коэффициенту 1,3. В результате радиатор мощностью 1131 вт дает примерно 582 вт тепла. Расчеты приведены выше, значение получается «впритык»: без запаса.

Для реального обогрева нужно добавить +10% запаса, +10% на морозы ниже –20°C, и +15–20% для угловых стен. Если опираться на усреднённое правило «100 Вт на 1 квадрат», такая панель обогреет около 5,82 м² не угловой комнаты. Производители считают по разным стандартам, а часть данных иногда берут из полуофициальных источников. Поэтому значение мощности может быть немного занижено, чтобы избежать претензий.

Если вы хотите купить стальной панельный радиатор под нужные размеры или подобрать модель по тепловой мощности — можно посмотреть варианты в магазине отопления Krantik.com. Здесь легко сравнить цену, габариты и параметры перед покупкой, доставка доступна по всей Украине, включая Киев и Харьков.
