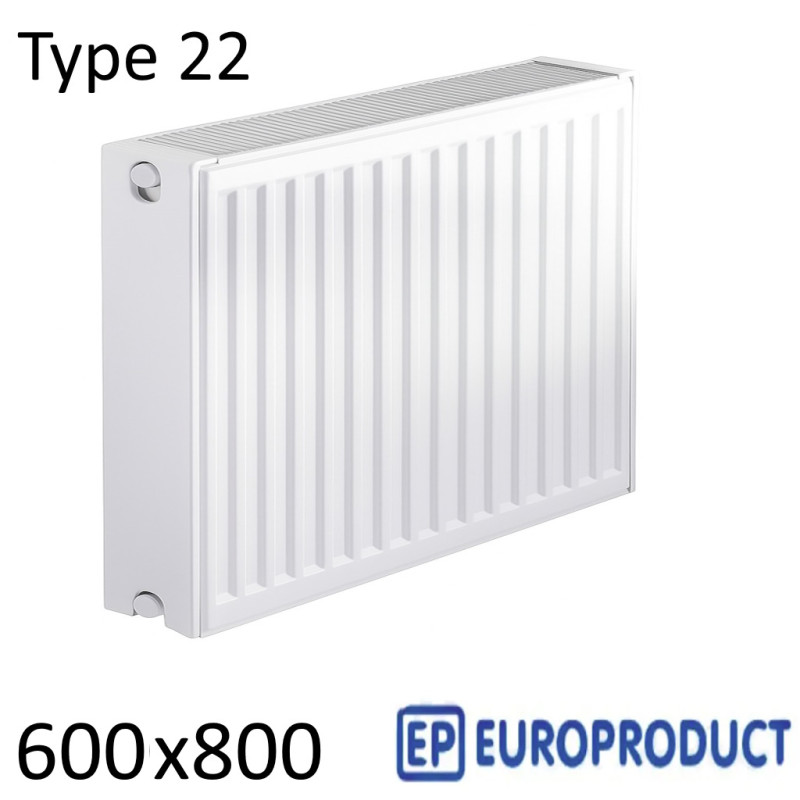

Стальной радиатор EUROPRODUCT 600х800 мм, Тип 22 боковое подключение

Батареи для отопления выбирают там, где нужно компактно разместить прибор под подоконником, получить понятную по цифрам мощность и не усложнять монтаж. Модель 22 типа формата 600×800 мм с боковым подключением — это как раз такой вариант: стальная батарея занимает умеренное место, выдаёт паспортную теплоотдачу 1786 Вт и позволяет без лишних догадок понять, чего от неё ждать в реальной системе частного дома или квартиры.

Содержание

• Преимущества и недостатки стального радиатора отопления
• Как подключить радиатор
• Характеристики
• Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 600

Преимущества и недостатки стального радиатора отопления

Чтобы трезво оценить, подходит ли вам именно этот стальной радиатор, важно посмотреть не только на цифры в таблице, но и на поведение прибора в реальной эксплуатации. Формат 600×800 мм — типичный выбор для комнат средней площади, кухонь, рабочих зон и кабинетов, где радиатор для отопления не должен съедать полстены и при этом уверенно отрабатывать свою тепловую нагрузку.

Плюсы, которые ценят монтажники и владельцы:

• Простота монтажа. Панельный радиатор поставляется с кронштейнами, заглушкой и краном Маевского — мастер повесил, подключил подачу и обратку, стравил воздух, и система готова к работе.
• Чуть выгоднее цена по сравнению с секционными моделями. При сопоставимой мощности стальная батарея обходится немного дешевле сборной из секций, особенно если нужна ширина ровно 800 мм без дополнительной «скрутки» и лишних резьбовых соединений.
• Большой выбор под реальные размеры. В линейке легко подобрать радиатор стальной под конкретную высоту 600 мм и нужную ширину, попадая в габариты подоконника или ниши без компромиссов.
• Быстрый прогрев помещения. Тонкие стальные панели быстро выходят на рабочую температуру, так что после запуска котла тепло в комнате появляется довольно оперативно.
• Эстетичный внешний вид. Ровный корпус, белое покрытие и умеренная глубина делают прибор аккуратной частью интерьера, а не «чугунной гармошкой» под окном.
• Равномерное распределение тепла. За счёт конвекции тёплый воздух поднимается вверх вдоль стены, уменьшая холодные зоны у пола и в районе стеклопакетов.
• Устойчивость к перевозке. Панельная конструкция цельная, поэтому при транспортировке транспортными компаниями меньше шансов повредить прибор, чем у секционных батарей с множеством соединений.

Минусы, которые нужно учитывать заранее:

• Низкая стойкость к гидроударам. При рабочем давлении до 10 бар и давлении на разрыв 13 бар такая модель рассчитана на аккуратные по параметрам сети; для старых стояков с резкими скачками давления это рискованный вариант.
• Чувствительность к сырости. В постоянно влажных помещениях вроде ванной или сырого подвала сталь быстрее корродирует, особенно при повреждении лакокрасочного покрытия.
• Меньшая тепловая инерция. В отличие от тяжёлых чугунных секций панельный радиатор остывает достаточно быстро после остановки котла.
• Подверженность коррозии изнутри. Частая подпитка свежей водой и наличие кислорода в теплоносителе ускоряют износ, поэтому максимально долго такие батареи служат в закрытых системах с контролируемыми параметрами воды.
• Нельзя надолго сливать воду из системы. При длительном простое «на сухую» внутренние поверхности ржавеют заметно быстрее, чем в заполненном состоянии.
• Чувствительность к качеству теплоносителя. Механические примеси, накипь и агрессивные добавки ускоряют износ тонких каналов и внутренних стенок.
• Требовательность к аккуратному обращению. Удары по корпусу и глубокие царапины по эмали — прямой путь к очагам коррозии, поэтому при ремонте и эксплуатации по прибору лучше лишний раз не «перекидывать инструментом».

В итоге Преимущества и недостатки стального радиатора отопления хорошо показывают его позицию: это рабочий прибор для аккуратных по давлению и химии систем, где важны контролируемая тепловая мощность и нормальный ресурс без экстремальных режимов.

Как подключить радиатор

Как подключить радиатор так, чтобы он выдавал не только паспортные цифры на бумаге, но и реальное тепло в комнате — вопрос не только к мощности, но и к схеме обвязки. Для батареи 22 типа высотой 600 мм и шириной 800 мм с боковым подключением чаще всего используют три варианта: диагональное, нижнее боковое и классическое боковое подключение.

Классика для горизонтальной разводки — диагональное подключение: подача сверху с одной стороны, обратка снизу по диагонали. Так панельный радиатор прогревается максимально равномерно по всей длине. В варианте с нижним подключением используют кран «бинокль», он же узел нижнего подключения: компактный элемент, в котором подача и обратка собраны в одном корпусе и выводятся на шаге 50 мм — под стандартные подключения стальных батарей.

Практически во всех схемах на подаче и обратке ставят запорную арматуру. Это могут быть кран американка, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Встречаются прямые и угловые версии — под конкретное направление подвода труб. Внутри арматуры используются два основных механизма: шариковый и вентильный. Вентильные дороже, но позволяют плавно регулировать поток воды и аккуратно балансировать контур, когда радиатор стальной стоит в группе с другими приборами.

Шариковые, или полуоборотные, краны изначально рассчитаны на режим «открыто/закрыто», но ими иногда тоже регулируют расход. Здесь главный минус в том, что сложнее поймать нужный расход, а твёрдые частицы в теплоносителе быстрее изнашивают поверхность шара. Все узлы на фото комплектуются американками — накидными гайками, которые позволяют раскрутить соединение, снять батарею для обслуживания, заменить вентиль или кран, не вырезая участок трубы.

Регулировка потока воды по этим кранам нужна не для красоты, а для равномерного распределения теплоносителя по всей системе. В параллельных схемах, если оставить все краны полностью открытыми, вода легко пройдёт по первому прибору и вернётся в котёл, так и не дойдя до остальных. Поэтому для реальной настройки чаще всего используют один кран или вентиль на обратке: прикрывая её, мастера добиваются более ровной температуры на всех приборах в цепочке.

Характеристики

Для наглядности основные характеристики модели 22 типа размером 600×800 мм сведём в компактный список.

• Тип: панельный радиатор 22 тип.
• Высота: 600 мм.
• Ширина: 800 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1 мм.
• Теплоотдача: 1786 Вт при ΔT = 50 °C.
• Объём воды: 5,8 л.
• Страна производитель: Китай.
• Фирма: EUROPRODUCT.
• Тип подключения: боковое.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления, заглушка 1/2", кран Маевского для спуска воздуха.

По сути это стальной радиатор средней мощности, который логично поставить под подоконником в жилой комнате, рабочем кабинете или на кухне. Для небольших и средних помещений он может быть основным источником тепла, а в зонах с повышенными потерями — работать в паре с другими приборами.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 600

Как же высчитать правильную теплоотдачу и понять, насколько хватит конкретной батареи для отопления? Вся суть кроется в деталях. В характеристиках всегда указаны паспортные заводские значения, и у конкурентов ситуация такая же. Но многие сайты по умыслу или из-за незнания не обращают внимания на значок Δ50 или воспринимают его как просто температуру теплоносителя, заменяя обычным значком градуса.

Знакомьтесь — это Δ, дельта. Если коротко, она означает разницу между температурой теплоносителя и среднекомнатной температурой. Режим Δ50 — это примерно подача 75 °C, и это очень много и далеко не экономично. Надеяться на такие расчёты — всё равно что пытаться зажигалкой прогреть комнату: формально тепло есть, а по факту режим малореализуем и прожорлив по топливу. К тому же речь идёт о температуре на входе в прибор, часть тепла неизбежно теряется по пути в трубах и узлах обвязки.

Оптимальная температура, на которую ориентируются многие мастера-сантехники, — подача около 55 °C. Это на 26 % ниже, чем режим Δ50, но падение фактической мощности идёт не только на эти 26 %, а ещё умножается на коэффициент порядка 1,3. В итоге наш панельный радиатор с паспортной мощностью 1786 Вт в реальной системе при подаче 55 °C будет отдавать примерно 919 Вт.

Важно понимать: 919 Вт — это работа «впритык», без серьёзного резерва. Для честного подбора обычно закладывают:

• +10 % к расчётной мощности — на запас;
• +10 % — на периоды, когда температура на улице падает ниже −20 °C;
• +15–20 % — если речь идёт про угловые комнаты с двумя наружными стенами.

Если взять базовое приближение «100 ватт на 1 квадратный метр», то без учёта запаса такой стальной радиатор способен обогреть неугловую комнату площадью примерно 9,19 м². Это усреднённый ориентир, без учета утепления, высоты потолков и количества окон, но он даёт понимание, для каких задач вообще рассчитана такая мощность.

Отдельный момент — методика замеров. Производители считают тепловую мощность по разным стандартам и не всегда подробно раскрывают все условия испытаний, а часть данных в интернете вообще берётся из полуофициальных источников. Наше субъективное мнение: заявленная мощность может быть несколько завышена, и при проектировании системы отопления разумно сделать на это поправку.

Купить такие Батареи для отопления 22 высота: 600 мм, ширина: 800 мм с боковым подключением имеет смысл там, где нужна понятная тепловая мощность, аккуратный внешний вид и без проблем вписывающийся по габаритам прибор. Производитель: Китай, паспортная теплоотдача 1786 Вт, в описании есть все ключевые характеристики, схема подключения и таблица расчетов мощности, которые помогают заранее оценить, подойдёт ли эта модель именно под ваши условия. Цена в Киеве и Харькове с доставкой по Украине зависит от сезона, но в магазине радиаторов Крантик и на Krantik.com всегда можно уточнить актуальную стоимость и выбрать удобный формат для своей системы.

Если вы подбираете радиатор под размеры или мощность — загляните в раздел стальных радиаторов на Krantik.com. Там удобно сравнить модели, характеристики и подобрать сочетание цены и параметров под конкретное помещение.
