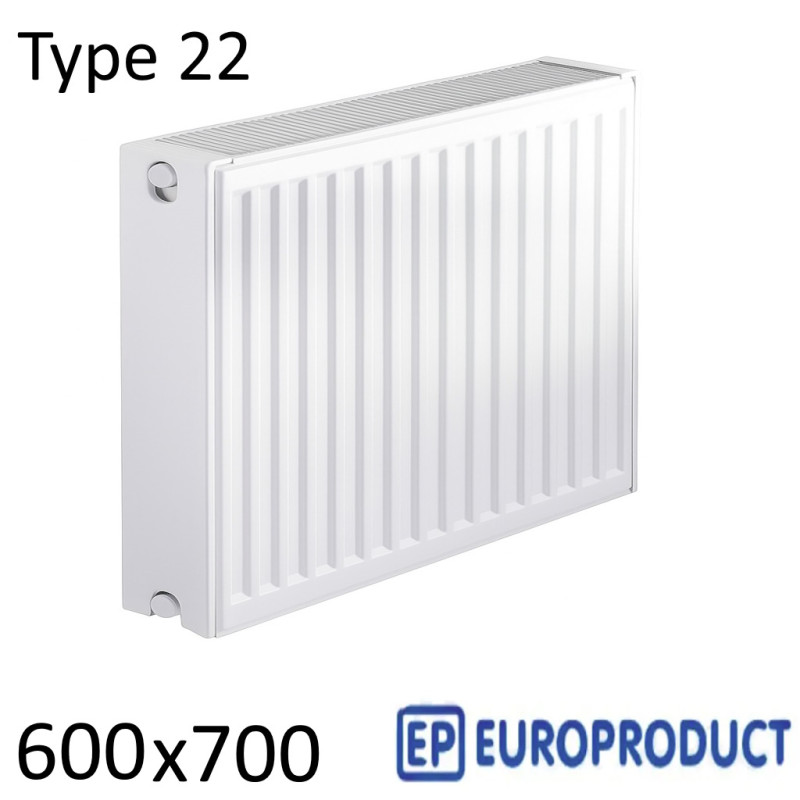

Стальной радиатор EUROPRODUCT 600х700 мм, Тип 22 боковое подключение

Стальной радиатор тип 22 600х700 с боковым подключением EUROPRODUCT — это компактный прибор для тех, кто хочет понимать, какую тепловую мощность получает, за что платит и как стальная батарея поведёт себя в реальной системе. Формат 600×700 мм удобен там, где важно совместить габариты под подоконником, аккуратный вид и паспортную теплоотдачу 1563 Вт без лишней «экзотики» в монтаже.

Содержание

• Плюсы и минусы
• Схема отопления и подключения радиаторов
• Характеристики
• Таблица расчетов теплоотдачи

Плюсы и минусы

Если разложить по полочкам Преимущества и недостатки стального радиатора отопления этого формата, станет понятно, где он раскрывает себя на все сто, а где лучше смотреть в сторону других решений. Размер 600×700 мм — типичный выбор для комнат средней площади, кухонь и рабочих зон, где радиатор для отопления не должен занимать полстены.

Плюсы, за которые такой панельный радиатор ценят монтажники и владельцы:

• Простота монтажа. Прибор поставляется с креплениями, заглушкой и краном Маевского — мастер крепит его к стене, подключает подачу и обратку, стравливает воздух и запускает систему.
• Чуть выгоднее цена. В сравнении с секционными батареями аналогичной мощности стальная батарея такого формата обычно обходится немного дешевле.
• Большой выбор размеров под задачу. Линейка позволяет подобрать радиатор стальной под реальные размеры подоконника или ниши без дополнительной «скрутки» и лишних резьбовых стыков.
• Быстрый прогрев помещения. Тонкие стальные панели быстро набирают температуру, комфорт в комнате появляется вскоре после включения котла.
• Эстетичный внешний вид. Ровный корпус, белое покрытие и умеренная глубина позволяют вписать прибор в современный интерьер без ощущения «чугунной гармошки» под окном.
• Равномерное распределение тепла. Конвекционные потоки поднимают тёплый воздух вверх вдоль стены, уменьшая холод у пола и возле стеклопакета.
• Надёжность перевозки. Панельная конструкция цельная, поэтому при транспортировке транспортными компаниями меньше шанс повредить прибор, чем у секционной батареи.

Минусы, о которых важно помнить до покупки:

• Низкая стойкость к гидроударам. При рабочих 10 бар и давлении на разрыв 13 бар радиатор рассчитан на аккуратные по параметрам сети; для «боевых» стояков со скачками давления он подходит хуже.
• Чувствительность к сырости. В ванной комнате, сыром подвале или на неотапливаемой даче сталь быстрее корродирует, особенно при повреждении лакокрасочного покрытия.
• Меньшая тепловая инерция. В отличие от тяжёлых чугунных моделей, прибор довольно быстро остывает после остановки котла.
• Склонность к коррозии изнутри. Частая подача свежей воды и попадание кислорода сокращают срок службы, поэтому оптимальны закрытые системы с контролируемым теплоносителем.
• Нельзя надолго сливать воду. Пустой радиатор ржавеет значительно быстрее, чем заполненный — режим «слить и забыть на год» для таких приборов противопоказан.
• Чувствительность к качеству теплоносителя. Жёсткая вода, взвесь и агрессивные добавки ускоряют износ тонких каналов и внутренних поверхностей.

В сухом остатке стальной радиатор такого формата — это рабочий инструмент для аккуратных по давлению и химии систем, где от прибора ожидают честную тепловую отдачу без попыток «выжать максимум паяльником».

Схема отопления и подключения радиаторов

Схема отопления и подключения радиаторов напрямую влияет на то, сколько тепла реально дойдёт до комнаты. Для моделей с боковым подключением типичны три варианта: диагональное (подача сверху, обратка снизу по диагонали), нижнее боковое и классическое боковое подключение к стояку или горизонтальной магистрали.

В стальных моделях с нижним подключением применяют кран «бинокль», он же узел нижнего подключения: компактный блок, в котором подача и обратка собраны в одном корпусе. В любом случае на подводке к прибору почти всегда ставят запорную арматуру. Это может быть кран-американка, радиаторный кран, радиаторный вентиль или клапан с термоголовкой; в линейке встречаются как прямые, так и угловые варианты под разные схемы разводки труб.

По внутреннему устройству вся эта арматура делится на два типа: вентильные и шариковые механизмы. Вентильные дороже, но позволяют плавно регулировать поток воды и точнее балансировать контур, когда панельный радиатор стоит не один. Шариковые, они же полуоборотные, изначально задуманы под режим «включил–выключил», но ими тоже иногда дросселируют поток. Минус такого подхода — сложно поймать нужное положение, а твёрдые частицы быстрее изнашивают поверхность шара.

Все краны на картинке оснащены американками — накидными гайками, которые позволяют при необходимости раскрутить узел, снять радиатор, заменить вентиль или обслужить участок, не срезая трубы. Это особенно важно, когда отделка уже выполнена и лишний раз «ломать стену» совсем не хочется.

Регулировка потока воды нужна не ради галочки, а для равномерного распределения теплоносителя по системе. В параллельных схемах, если оставить всё полностью открытым, вода легко пролетит через первый прибор и вернётся в котёл, почти не доходя до следующих. Поэтому для тонкой настройки часто достаточно одного крана или вентиля на обратке — так регулировка получается более точной и предсказуемой.

Характеристики

Чтобы без догадок оценить возможности конкретной модели размером 600×700 мм, удобно свести основные характеристики в короткий список.

• Тип: панельный радиатор 22 тип.
• Высота: 600 мм.
• Ширина: 700 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1 мм.
• Теплоотдача: 1563 Вт при ΔT = 50 °C.
• Объём воды: 5 л.
• Страна производитель: Китай.
• Фирма: EUROPRODUCT.
• Тип подключения: боковое подключение.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления, заглушка 1/2", кран Маевского для спуска воздуха.

По сути это радиатор для отопления средней мощности, который удобно ставить под подоконником в жилых комнатах, на кухнях или в кабинетах, где нужен баланс между площадью обогрева и аккуратным внешним видом.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 600

Как же посчитать правильную теплоотдачу и понять, насколько хватит конкретного прибора? Вся суть кроется в деталях. В характеристиках указаны паспортные заводские значения, как и у большинства конкурентов. Но многие сайты по умыслу или по незнанию не акцентируют внимание на значке Δ50 или воспринимают его как температуру теплоносителя, подменяя обычным значком градусов.

Знакомьтесь — это Δ, дельта. Если коротко, она показывает разницу между температурой теплоносителя и средней комнатной температурой. То есть режим Δ50 фактически означает, что температура подачи около 75 °C, а это и много, и не слишком экономично. Рассчитывать систему под такие параметры — всё равно что пытаться паяльником прогреть комнату: теоретически тепло есть, но в жизни такой режим мало где реализуем и по расходу топлива получается неудобоварим.

Оптимальной на практике сантехники чаще всего считают подачу порядка 55 °C. Это на 26 % меньше, чем режим Δ50, но падение мощности идёт не только на эти 26 % — добавляется ещё коэффициент около 1,3. В результате наш радиатор стальной с паспортной мощностью 1563 Вт при реальной подаче 55 °C выдаёт примерно 805 Вт.

Все расчёты теплоотдачи наглядно сведены в таблицу на картинке выше, но важно понимать, что 805 Вт — это работа «впритык». Для честного подбора к полученному значению добавляют запас:

• +10 % — резерв по мощности на непредвиденные условия;
• +10 % — на понижение наружной температуры ниже −20 °C;
• +15–20 % — если речь идёт об угловых комнатах с двумя наружными стенами.

Если пользоваться популярным упрощением «100 ватт на 1 квадратный метр», то 805 Вт без запаса тянут примерно на 8,05 м² неуглового помещения. Это усреднённый ориентир: без учёта утепления, высоты потолков и количества окон, но он помогает быстро прикинуть порядок величин.

Отдельный момент: производители считают мощность по разным стандартам, далеко не всегда подробно раскрывают методику замеров, а часть цифр в сети и вовсе взята из полуофициальных источников. Наше субъективное мнение — заявленная мощность у ряда моделей может быть завышена, и на это стоит сделать небольшую поправку при проектировании системы.

Купить Стальной радиатор тип 22 высота: 600 мм, ширина: 700 мм с боковым подключением имеет смысл там, где важны компактные размеры, понятная тепловая мощность и аккуратный внешний вид. Производитель: Китай, паспортная теплоотдача 1563 Вт, есть все необходимые характеристики, своя схема подключения и наглядная таблица расчетов мощности. Цена в Киеве и Харькове с доставкой по Украине зависит от сезона, но в магазине радиаторов Крантик и на Krantik.com всегда можно уточнить актуальную стоимость и подобрать формат именно под ваши условия.
