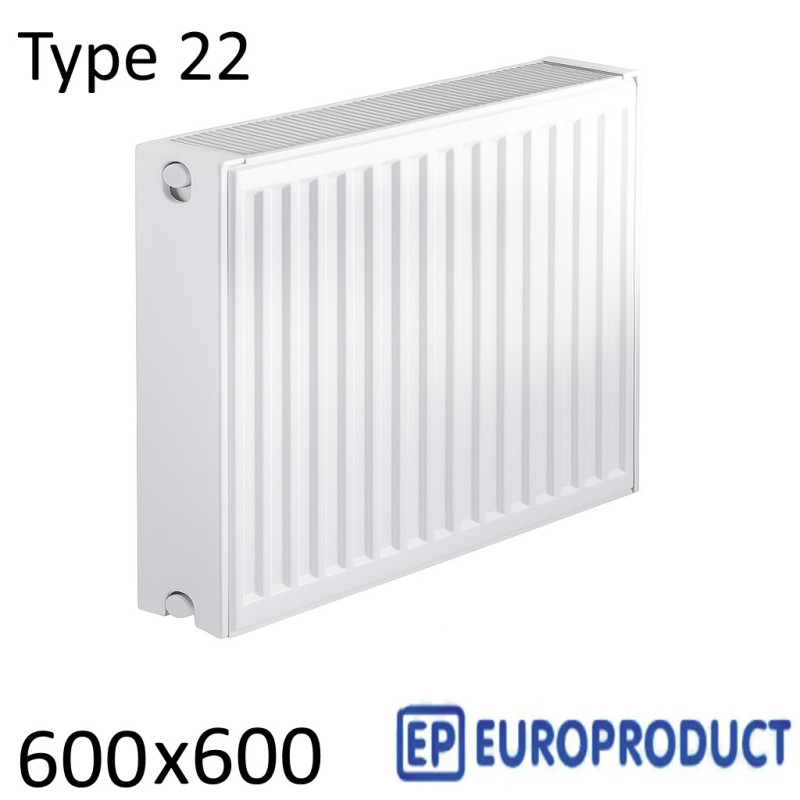

Стальной радиатор EUROPRODUCT 600х600 мм, Тип 22 боковое подключение

Радиатор отопления тип 22 размером 600×600 с боковым подключением — это компактный прибор, который часто ставят в небольших комнатах, коридорах, кухнях или рабочих зонах, где важны и габариты, и реальная теплоотдача. В таком формате заказать Радиатор отопления 22 тип 600х600 Боковое (EUROPRODUCT) логично, когда вы заранее понимаете, какую стальную батарею берёте, на какую площадь хватит её 1340 Вт и как она поведёт себя в вашей системе отопления.

Содержание

• Преимущества и недостатки
• Схема подключения радиаторов отопления
• Характеристики
• Таблица расчетов теплоотдачи

Преимущества и недостатки

Чтобы трезво оценить, подходит ли именно эта стальная батарея под ваши задачи, полезно разложить по полочкам плюсы и минусы стального радиатора отопления. Формат 600×600 мм — это не «универсальный солдат», а рабочий компромисс между компактностью, мощностью и простым монтажом.

Основные плюсы, которые ценят монтажники и владельцы:

• Простота монтажа. Панельный радиатор уже укомплектован креплениями, заглушкой и краном Маевского — мастер тратит минимум времени на установку: повесить, подключить подачу и обратку, выгнать воздух.
• Чуть выгоднее цена относительно секционных моделей. При сопоставимой мощности такая панельная конструкция обычно выходит дешевле, чем секционный радиатор для отопления с набором секций.
• Большой выбор размеров под реальные габариты. Серия позволяет подобрать радиатор стальной точно под нишу или подоконник, без дополнительной «скрутки» и лишних резьбовых соединений, которые со временем могут начать «потеть».
• Быстрый прогрев помещения. Тонкие стальные панели быстро выходят на рабочую температуру, поэтому тепло в комнате появляется почти сразу после запуска котла.
• Аккуратный внешний вид. Ровный корпус, белое покрытие и небольшая глубина делают прибор незаметной частью интерьера, а не громоздкой батареей под окном.
• Равномерное распределение тепла. За счёт конвекции тёплый воздух поднимается вдоль стены, уменьшая холодную зону у пола и возле окна.
• Удобная транспортировка. В отличие от секционных батарей, панельный радиатор идёт цельным блоком и меньше страдает от ударов и вибраций при доставке транспортными компаниями.

Минусы, о которых важно помнить заранее:

• Низкая стойкость к гидроударам. При рабочем давлении до 10 бар и давлении на разрыв 13 бар прибор рассчитан на аккуратную работу в нормальных сетях; в старых стояках с резкими скачками давления риски выше.
• Чувствительность к сырости. В постоянно влажных помещениях — вроде ванной или сырого подвала — стальной радиатор быстрее корродирует, особенно при повреждении эмали.
• Меньшая тепловая инерция. В отличие от тяжёлых чугунных батарей, панельный радиатор стальной быстро остывает после остановки котла, «запаса тепла» почти нет.
• Подверженность коррозии. Сталь плохо переносит частое подмешивание свежей воды и избыток кислорода, поэтому дольше всего такие приборы живут в закрытых системах отопления с нормальным теплоносителем.
• Нельзя полностью сливать воду из системы. Длительная работа «насухо» ускоряет коррозию изнутри, особенно в межсезонье.
• Чувствительность к качеству теплоносителя. Грязь, окалина и агрессивные реагенты ускоряют износ тонких каналов и уменьшают срок службы.
• Ограниченная площадь обогрева. Теплоотдача 1340 Вт — это честная мощность для небольшой неугловой комнаты, а не «центральный» прибор на большую площадь.

В целом плюсы и минусы стального радиатора отопления этого формата хорошо показывают его роль: это рабочий компактный панельный радиатор для отопления, который отлично закрывает локальные задачи при нормальных параметрах системы и аккуратной эксплуатации.

Схема подключения радиаторов отопления

Схема подключения радиаторов отопления напрямую влияет на то, насколько стальная батарея покажет свою паспортную теплоотдачу. Для моделей с боковым подключением применяют три основных варианта: диагональное, нижнее боковое и классическое боковое.

При диагональном подключении подача сверху, обратка снизу по диагонали — это даёт максимально равномерный прогрев всего корпуса. Нижнее боковое и классическое боковое используют там, где важна скрытая подводка труб или жёстко задано расположение стояков.

В стальных радиаторах с нижним подключением ставят кран «бинокль», или узел нижнего подключения: в одном компактном корпусе совмещены подача и обратка. Но независимо от схемы почти всегда применяют запорную арматуру: кран-американку, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Бывают прямые и угловые модели под конкретную разводку.

По типу механизма арматура делится на вентильную и шариковую. Вентильные устройства дороже, зато позволяют плавно регулировать поток воды и точно балансировать контур. Шариковые (полуоборотные) краны изначально рассчитаны на режим «открыто/закрыто», но на практике ими иногда пытаются поддушить поток. Минус в том, что сложно поймать нужное положение, а частицы мусора быстрее изнашивают шар.

Все краны на картинках снабжены американками — накидными гайками, которые позволяют раскрутить узел, снять радиатор, заменить вентиль или обслужить участок системы без резки труб. Это особенно удобно после отделки, когда доступ к коммуникациям ограничен.

Регулировка потока воды критична для равномерного распределения теплоносителя. При параллельном подключении, если оставить краны полностью открытыми, вода может пролететь через первый прибор и вернуться в котёл, почти не попадая в остальные. Для балансировки достаточно одного крана или вентиля: чаще всего мастера прикрывают именно обратку — так регулировка получается более точной и предсказуемой.

Характеристики

Чтобы не гадать «на глаз», основные характеристики этой модели 22 типа высотой 600 мм и шириной 600 мм удобно собрать в список.

• Тип: панельный радиатор 22 тип.
• Высота: 600 мм.
• Ширина: 600 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1 мм.
• Теплоотдача: 1340 Вт при ΔT = 50 °C.
• Объём воды: 4,3 л.
• Страна производитель: Китай.
• Фирма: EUROPRODUCT.
• Тип подключения: боковое подключение.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления, заглушка 1/2", кран Маевского для спуска воздуха.

По сути это компактный радиатор стальной, который логично ставить в небольших помещениях, на участках с локальными потерями тепла или в качестве дополнительного элемента в системе, где основной прибор уже есть, но требуется чуть больше мощности.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 600

Теперь о самом интересном — как по таблице расчетов мощности понять, насколько реально хватает этого прибора. В характеристиках указаны паспортные заводские значения, как и у большинства конкурентов. Ключевой момент здесь — режим Δ50, который многие сайты по привычке игнорируют или путают с температурой теплоносителя.

Знакомьтесь: Δ, дельта. Если кратко, она показывает разницу между температурой теплоносителя и средней температурой воздуха в комнате. При Δ50 получается, что температура подачи около 75 °C. Это много и с точки зрения комфорта, и с точки зрения расхода топлива. Надеяться на такие расчёты — всё равно что пытаться утюгом прогреть комнату: вроде прибор горячий, но по деньгам выходит совсем другая история.

Для большинства бытовых котлов такой режим либо труднодостижим в обычной эксплуатации, либо приводит к полуторократным перерасходам топлива. Плюс нужно понимать: 75 °C — это температура на входе в радиатор, часть тепла теряется по пути в трубах, узлах и обвязке.

Практика сантехников показывает, что комфортный и более экономичный режим — подача около 55 °C. Это примерно на 26 % ниже, чем Δ50, но падение фактической мощности сильнее: его учитывают дополнительным коэффициентом порядка 1,3. В итоге наш радиатор мощностью 1340 Вт в реальных условиях при подаче 55 °C будет отдавать примерно 690 Вт.

Все расчёты теплоотдачи наглядно сведены на картинке выше, но важно понимать: это работа практически «впритык». Для честного подбора всегда закладывают запас. Обычно берут:

• +10 % на резерв по мощности;
• +10 % на периоды, когда на улице температура опускается ниже −20 °C;
• +15–20 % для угловых комнат с двумя наружными стенами.

Если опираться на распространённое упрощение «100 Вт на 1 квадратный метр», получаем, что расчётные 690 Вт тянут примерно на 6,9 м² неуглового помещения без учёта запаса. Это усреднённый ориентир: без учёта утепления, высоты потолков, количества и качества окон, но он даёт понимание масштаба.

Следует отметить, что производители считают мощность по разным стандартам, далеко не всегда раскрывая детали замеров. Часть данных в интернете вообще взята из полуофициальных источников. Наше субъективное мнение — заявленная теплоотдача нередко завышена, и на это стоит сделать небольшую сноску при расчётах системы.

Купить такой радиатор для отопления 22 тип высотой 600 мм и шириной 600 мм с боковым подключением имеет смысл там, где важны компактные размеры, понятная таблица расчетов мощности и чёткие характеристики. Производитель из Китая заявляет теплоотдачу 1340 Вт, а схема подключения и параметры давления позволяют без проблем интегрировать прибор в большинство автономных систем. Цена в Киеве и Харькове с доставкой по Украине зависит от сезона и акций, но в магазине радиаторов Крантик и в магазине сантехники и отопления Krantik.com всегда можно уточнить актуальную стоимость и подобрать стальной радиатор под ваши условия.
