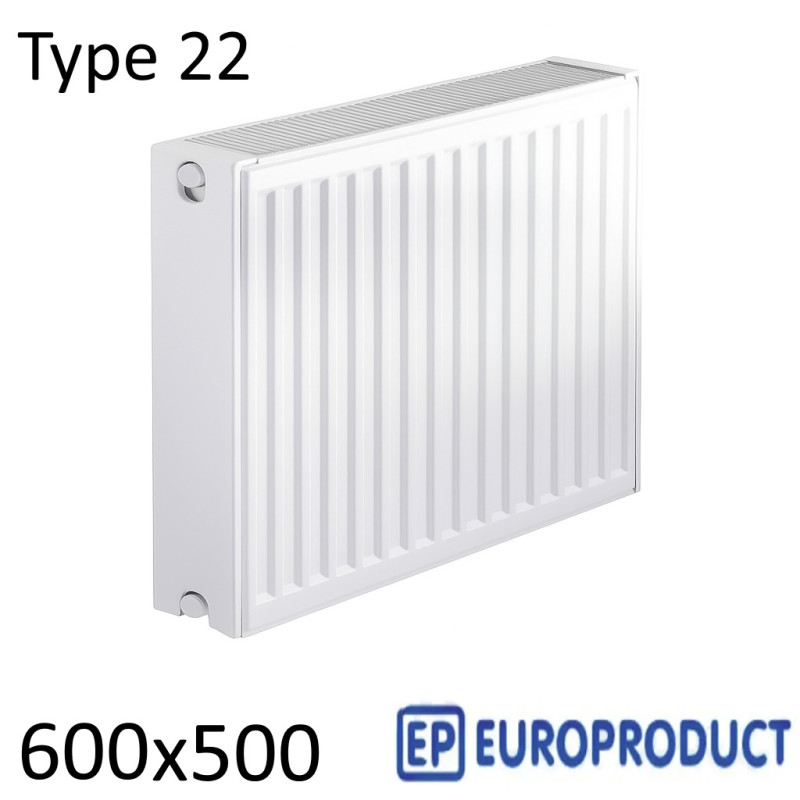

Стальной радиатор EUROPRODUCT 600х500 мм, Тип 22 боковое подключение

Батарея отопления тип 22 600х500 Боковое (EUROPRODUCT) — это компактный панельный прибор, который без проблем помещается под подоконником, при этом выдаёт паспортные 1116 Вт и подходит как радиатор для отопления небольших комнат, коридоров или зон с повышенными теплопотерями. В этом формате «куплю батарею отопления — это к нам» звучит логично, когда заранее понятно, какие размеры, тип 22 и боковое подключение вы заказываете и на какую площадь она реально тянет.

Содержание

• Преимущества и недостатки
• Как подключить радиатор
• Характеристики
• Таблица расчетов теплоотдачи

Плюсы и минусы радиатора

Если коротко разобрать преимущества и недостатки стального радиатора отопления этого формата, становится понятно, что он создан под практичные задачи: локальный догрев, работа в адекватной системе и аккуратный внешний вид без лишнего «шума». Это стальная батарея небольшого размера, но с довольно честной тепловой картиной, если правильно к ней подойти.

Плюсы, за которые такой панельный радиатор ценят мастера и владельцы домов:

• Простота монтажа. Прибор уже укомплектован креплениями, заглушкой и краном Маевского, поэтому монтажнику остаётся разметить стену, повесить радиатор стальной на кронштейны, подключить подачу и обратку, выгнать воздух — и можно запускать систему.
• Чуть выгоднее цена, чем у секционных моделей. При сопоставимой мощности стальной радиатор в формате тип 22 часто обходится дешевле секционной сборки из алюминиевых или биметаллических секций.
• Большой выбор размеров. Серия даёт возможность подобрать модель под разные окна и ниши: высота 600 мм и ширина 500 мм — это удобный компромисс «небольшой, но рабочей» батареи.
• Быстрый прогрев помещения. Тонкие стальные панели быстро набирают температуру после включения котла, так что ждать тепла «до вечера» не приходится.
• Эстетичный внешний вид. Ровный корпус, белое покрытие и небольшая глубина позволяют вписать радиатор для отопления в современный интерьер, не превращая его в главный объект внимания.
• Равномерное распределение тепла. Конвекционный поток поднимает тёплый воздух вверх вдоль стены, уменьшая холодную зону у пола и возле остекления.
• Надёжность при транспортировке. Панельная конструкция цельная, поэтому при перевозке транспортными компаниями меньше шансов деформации в местах соединений, как бывает у секционных батарей.

Минусы, которые важно учитывать до покупки:

• Низкая стойкость к гидроударам. При резких скачках давления в старых стояках такой прибор может пострадать быстрее, чем тяжёлые чугунные аналоги.
• Чувствительность к сырости. В постоянно влажных помещениях вроде ванной комнаты стальные стены радиатора и коллектора быстрее корродируют, особенно при повреждении эмали.
• Меньшая тепловая инерция. В отличие от массивных чугунных батарей панельный радиатор остывает сравнительно быстро после остановки котла.
• Подверженность коррозии. Обычная холоднокатаная сталь остро реагирует на частую подкачку свежей воды и присутствие кислорода, поэтому дольше всего прибор живёт в закрытых системах.
• Нельзя полностью сливать воду. Если оставить систему пустой на долгое время, внутренние поверхности начнут активно ржаветь.
• Чувствительность к качеству теплоносителя. Мусор, шлам и агрессивная химия ускоряют износ тонких каналов и элементов внутри радиатора.
• Ограниченный запас по мощности. При паспортных 1116 Вт это прибор для небольших помещений; ставить его «одного на весь дом» не имеет смысла.

В целом плюсы и минусы стального радиатора отопления тип 22 формата 600×500 честно показывают его роль: это аккуратный рабочий инструмент для конкретных задач, а не универсальное решение «на все случаи жизни».

Как подключить радиатор

Чтобы батарея работала так, как задумано, важно понять, как подключить радиатор в конкретной системе. Базовых схем несколько: диагональное подключение (подача сверху, обратка снизу по диагонали), нижнее боковое и классическое боковое подключение, которое и используется в этой модели.

В стальных радиаторах с нижним подключением ставят кран «бинокль», он же узел нижнего подключения, который совмещает подачу и обратку в одном корпусе. Но даже при боковом подводе, как в этой модели 600×500, на батарею всегда ставят запорную арматуру: кран-американку, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Модели бывают прямые и угловые — под конкретную разводку труб.

По внутреннему устройству арматура делится на шариковую и вентильную. Вентильные решения дороже, но позволяют плавно регулировать поток воды и тонко настроить работу системы. Шариковые (полуоборотные) краны изначально задуманы как «включить/выключить», но ими тоже иногда регулируют расход. Минус в том, что сложнее поймать точный момент, а твёрдые частицы в теплоносителе быстрее изнашивают шар.

Обратите внимание на американки: все краны на картинке снабжены накидными гайками, благодаря которым узел можно раскрутить, снять стальную батарею, заменить кран или обслужить участок системы без вырезания труб и демонтажа отделки.

Регулировка потока воды по обратке особенно важна в параллельных схемах. Если оставить все краны полностью открытыми, теплоноситель может пройти только первый радиатор и вернуться в котёл, практически не захватывая остальные. Поэтому мастера обычно прикрывают вентиль именно на обратке: так удаётся равномерно распределить теплоноситель по всем приборам и удерживать стабильную температуру.

Характеристики

Чтобы без гаданий оценить возможности прибора, сведём основные характеристики в наглядный список.

• Тип: панельный радиатор 22 тип.
• Высота: 600 мм.
• Ширина: 500 мм (размер 600×500 для компактной установки под подоконник).
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1 мм.
• Теплоотдача: 1116 Вт при ΔT = 50 °C.
• Объём воды: 3,6 л.
• Страна производитель: Китай.
• Фирма: EUROPRODUCT.
• Тип подключения: боковое подключение.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: кронштейны, заглушка 1/2", кран Маевского для спуска воздуха.

По совокупности параметров это радиатор стальной для небольших помещений: отдельной комнаты, участка коридора, входной зоны или рабочего уголка, где важно «добить» температуру без установки громоздких приборов.

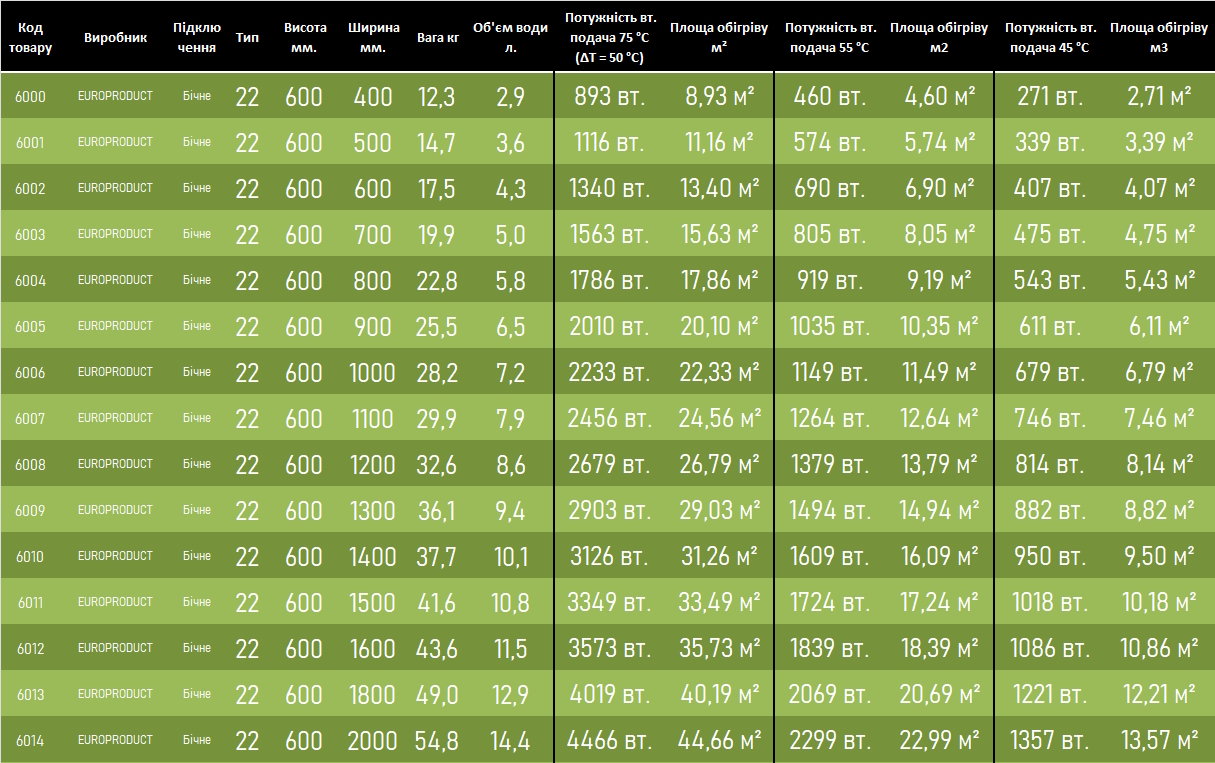

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 600

Как же высчитать правильную теплоотдачу и понять, насколько хватит одного прибора? Вся суть кроется в деталях. В характеристиках указаны паспортные заводские значения, как и у конкурентов, но реальная картина зависит от режима работы, схемы подключения и фактической температуры подающей линии.

Многие сайты по умыслу или по незнанию не указывают значок Δ50 или вообще считают, что это температура теплоносителя, подменяя дельту знаком градуса. Знакомьтесь — это Δ, дельта. Если кратко, она показывает разницу между температурой теплоносителя и среднекомнатной температурой. При Δ50 температура подачи получается около 75 градусов, а это много и с точки зрения комфорта, и с точки зрения расхода топлива.

Надеяться на такие расчёты — всё равно что пытаться чайником прогреть комнату: да, формально источник тепла есть, но условий реальной эксплуатации это не отражает. Для большинства котлов такая температура либо недостижима в нормальном режиме, либо приводит к полуторократным перерасходам топлива. К тому же речь идёт о температуре теплоносителя на входе в радиатор, а не о температуре на выходе из котла — часть тепла потеряется по пути.

Оптимальная температура, на которую ориентируются мастера-сантехники, — подача около 55 градусов. Это примерно на 26 % меньше, чем режим Δ50, но падение мощности идёт не только на эти 26 %, а ещё и учитывается коэффициентом около 1,3. В итоге наш прибор с паспортными 1116 Вт при работе на 55 °C будет выдавать примерно 574 Вт.

Все расчёты теплоотдачи удобно свести к простой прикидке: это значение впритык, без запаса. Поэтому при подборе системы учитывают минимум +10 % на резерв мощности, ещё +10 % на периоды, когда на улице температура опускается ниже −20 °C, а для угловых комнат с двумя наружными стенами закладывают дополнительно 15–20 %.

Если опираться на распространённое упрощение «100 ват 1 квадрат», получается, что такой радиатор способен обогреть неугловую комнату без учёта запаса площадью примерно 5,74 квадратных метра. Это усреднённый ориентир: без учёта утепления стен, высоты потолков и количества окон, но он даёт понимание масштаба.

Следует отметить, что производители считают мощность по разным стандартам, детали замеров не раскрываются, а часть данных в интернете получена из полуофициальных источников. Наше субъективное мнение — заявленная мощность нередко завышена, и на это стоит делать сноску при планировании системы: таблица расчетов мощности полезна, но воспринимать её нужно трезво.

Купить такую стальную батарею тип 22 высотой 600 мм и шириной 500 мм с боковым подключением имеет смысл там, где важны понятная геометрия, компактные размеры и контролируемая тепловая мощность. Производитель из Китая указывает теплоотдачу 1116 Вт, а характеристики, схема подключения и таблица расчетов мощности позволяют заранее оценить, как она поведёт себя в конкретной системе. Цена в Киеве и Харькове с доставкой по Украине зависит от сезона и акций, но в магазине радиаторов «Крантик» всегда можно уточнить актуальную стоимость и подобрать подходящий панельный радиатор под ваши условия.
