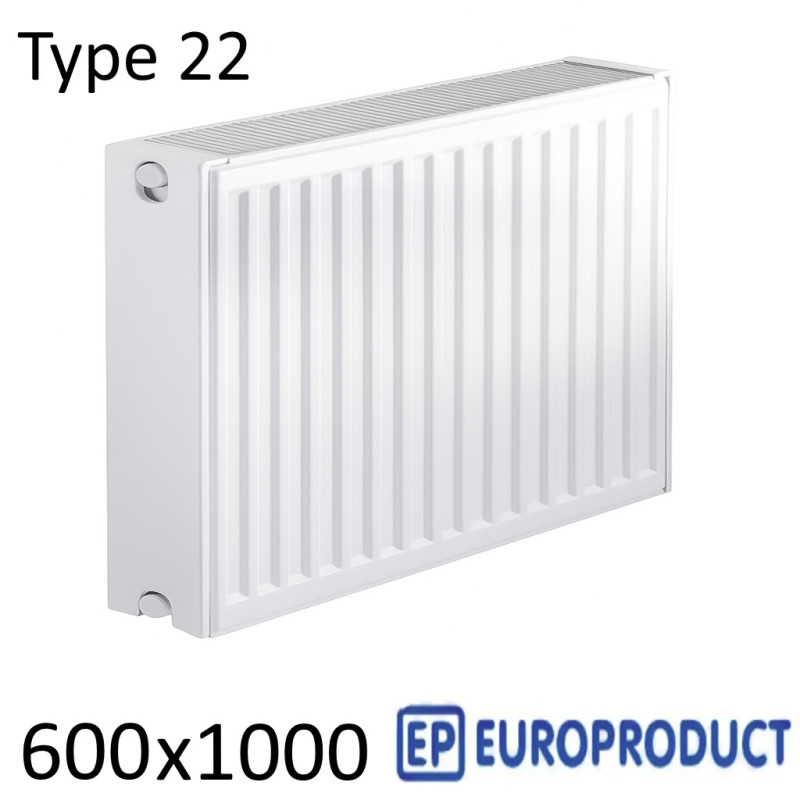

Стальной радиатор EUROPRODUCT 600х1000 мм, Тип 22 боковое подключение

Радиатор стальной 22 типа размером 600х1000 мм с боковым подключением EUROPRODUCT выбирают там, где нужно закрыть уже не маленькую по площади комнату, но при этом уложиться в габариты под подоконником. Такой стальной радиатор даёт паспортную теплоотдачу 2233 Вт, понятен по характеристикам и хорошо подходит для типовых систем отопления в квартирах и частных домах.

Содержание

• Плюсы и минусы
• Схема отопления и подключения радиаторов
• Характеристики
• Таблица расчетов теплоотдачи

Преимущества и недостатки стального радиатора отопления

Если спокойно разобрать Преимущества и недостатки стального радиатора отопления этого формата, станет ясно, для каких помещений он особенно удачен, а где лучше заранее заложить запас по мощности или выбрать другой тип батарей для отопления.

Плюсы, которые важны в реальной эксплуатации:

• Простота монтажа. В комплекте идут крепления, заглушка 1/2" и кран Маевского, поэтому мастер быстро вешает прибор, подключает подачу и обратку, выпускает воздух и запускает контур.
• Более выгодная цена. По сравнению с секционными батареями аналогичной мощности такая стальная батарея обычно выходит немного дешевле при тех же условиях обогрева.
• Широкий выбор размеров. Панельный радиатор 22 типа выпускается в разных длинах, поэтому легко подобрать модель 600х900, 600х1000 или другой формат точно под нишу без дополнительной скрутки и лишних резьбовых соединений.
• Быстрый прогрев помещения. Тонкая сталь и развитый конвектор быстро выходят на рабочую температуру после включения котла, комфорт ощущается уже через короткое время.
• Аккуратный внешний вид. Ровная фронтальная панель, белая эмаль и умеренная глубина позволяют органично вписать прибор в современный интерьер, не превращая подоконник в «радиаторный алтарь».
• Равномерное распределение тепла. Конвекционные потоки тянут тёплый воздух вверх вдоль стены, уменьшая ощущение холода у пола и возле окон.
• Устойчивость к перевозкам. Цельная панельная конструкция меньше страдает от ударов и перекосов при транспортировке транспортными компаниями, чем секционные модели, где много резьбовых стыков.

Минусы, о которых лучше подумать заранее:

• Низкая стойкость к гидроударам. Расчётные 10 бар рабочего давления и 13 бар давления на разрыв подходят для нормальных сетей, но не для старых стояков с резкими скачками.
• Чувствительность к сырости. В сырых подвалах, неотапливаемых дачах и ванных комнатах при повреждённом покрытии коррозия пойдёт быстрее.
• Меньшая тепловая инерция. В отличие от тяжёлых чугунных моделей, после остановки котла прибор остывает довольно быстро.
• Риск коррозии изнутри. Частая подача свежей воды и избыток кислорода в теплоносителе сокращают срок службы, поэтому лучше всего радиатор для отопления работает в закрытых системах.
• Нельзя полностью сливать воду надолго. При длительном простое «насухо» внутренние поверхности ржавеют гораздо быстрее, чем в заполненном состоянии.
• Требователен к качеству теплоносителя. Жёсткая вода, грязь и агрессивные присадки усиливают износ тонких стенок и конвекторных каналов.

В итоге это рабочий панельный радиатор для систем с нормальными режимами по давлению и температуре, где ценят понятную теплоотдачу, аккуратный вид и не гонятся за экстримом на предельных параметрах.

Схема отопления и подключения радиаторов

Схема отопления и подключения радиаторов напрямую влияет на то, сколько тепла реально попадёт в комнату, а не останется в трубах. Для моделей с боковым подключением используют несколько типовых вариантов: диагональное, нижнее боковое и классическое боковое подключение к стояку или горизонтальной разводке.

В стальных батареях с нижним подключением применяется узел, который часто называют кран «бинокль» или узел нижнего подключения: через него в одном корпусе заводится подача и обратка. Независимо от схемы, на подходах к прибору почти всегда ставят запорную арматуру: кран-американку, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Есть прямые и угловые модели под конкретную трассу труб.

По конструкции механизма арматура делится на два основных типа: вентильная и шариковая. Вентильная оснастка дороже, зато позволяет плавно регулировать поток воды и точно балансировать контур, когда в линии стоит не один стальной радиатор, а целая гряда приборов. Шариковые краны изначально задуманы под режим «открыто/закрыто», но ими иногда тоже дросселируют поток. Минус такого подхода в том, что трудно точно попасть в нужное положение, а твёрдые частицы в теплоносителе быстрее стачивают поверхность шара.

Практически все современные краны комплектуются американками — гайками с накидным соединением, которые позволяют безболезненно снять прибор, заменить вентиль или обслужить участок системы, не вырезая трубы и не портя отделку.

Регулировка потока теплоносителя нужна не ради галочки, а для равномерного распределения тепла. В параллельных ветках, если оставить все краны полностью открытыми, вода легко пролетает через первый радиатор и возвращается в котёл, толком не заходя в остальные. Поэтому опытные монтажники слегка прикрывают обратку, добиваясь того, чтобы каждый прибор получал свою долю тепла и работал по максимуму своих возможностей.

Характеристики

Чтобы без гаданий понять, на что способен конкретный прибор 22 типа размером 600х1000 мм, удобно взглянуть на основные характеристики в одном списке.

• Тип: панельный радиатор 22 тип.
• Высота: 600 мм.
• Ширина: 1000 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1 мм.
• Теплоотдача: 2233 Вт при ΔT = 50 °C.
• Объём воды: 7,2 л.
• Страна производитель: Китай.
• Фирма: EUROPRODUCT.
• Тип подключения: боковое подключение.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления, заглушка 1/2", кран Маевского для спуска воздуха.

Такой радиатор для отопления логично ставить под длинными подоконниками в гостиных и спальнях, в кабинетах и других комнатах, где требуется уже заметная тепловая мощность, но нет желания превращать стену в сплошную батарею.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 600

Самый частый вопрос — насколько на практике хватит этой модели и как правильно читать таблицу расчетов мощности. В характеристиках указаны паспортные заводские данные при режиме Δ50. Но многие сайты не расшифровывают этот значок или вообще подменяют его обычной температурой подачи, после чего в расчётах всё начинает «плыть».

Δ, или дельта, показывает разницу между температурой теплоносителя и средней комнатной температурой. Условный режим Δ50 означает, что подача около 75 °C, а это уже и много, и не особенно экономично. Делать ставку только на такие цифры — почти как пытаться активным дыханием прогреть комнату: формально тепло есть, а в реальной жизни режим мало достижим и сильно бьёт по расходу топлива.

По опыту мастеров-сантехников более реальным для частных систем считается диапазон около 55 °C на подаче. Это на 26 % ниже Δ50, но падение мощности идёт не только линейно — добавляется коэффициент порядка 1,3. В итоге наш прибор с паспортной теплоотдачей 2233 Вт в реальной работе при 55 °C даёт примерно 1149 Вт.

Все расчёты теплоотдачи сведены в таблицу выше, но важно понимать, что 1149 Вт — это «впритык», без запаса. Чтобы батарея вела себя комфортно, к полученной цифре обычно добавляют несколько поправок:

• +10 % — запас на нестабильные режимы и возможные потери;
• +10 % — на периоды, когда температура на улице опускается ниже −20 °C;
• +15–20 % — если речь идёт об угловых комнатах с двумя наружными стенами.

Если взять упрощённый ориентир «100 ватт на 1 квадратный метр», то 1149 Вт без запаса хватит примерно на 11,49 м² неуглового помещения. Это грубая оценка, без учёта утепления, высоты потолков и количества окон, но она помогает быстро прикинуть порядок чисел и понять, в каком диапазоне площади работает конкретный стальной радиатор.

При этом производители используют разные стандарты испытаний, далеко не всегда подробно раскрывая методику. Часть цифр в интернете взята из полуофициальных источников, поэтому заявленная мощность у некоторых моделей может быть завышена, и при проектировании системы стоит делать на это небольшую поправку.

Купить такой радиатор стальной 22 тип высота 600 мм, ширина 1000 мм с боковым подключением имеет смысл там, где нужен уже серьёзный запас тепла, но при этом важны аккуратные габариты под подоконником. В характеристиках указана теплоотдача 2233 Вт, есть схема подключения и таблица расчетов мощности — на их основе проще подобрать прибор под конкретную задачу. Цена в Киеве и Харькове с доставкой по Украине зависит от сезона, но в магазине радиаторов Крантик и на Krantik.com всегда можно уточнить актуальные условия и подобрать стальную батарею именно под вашу систему отопления.
