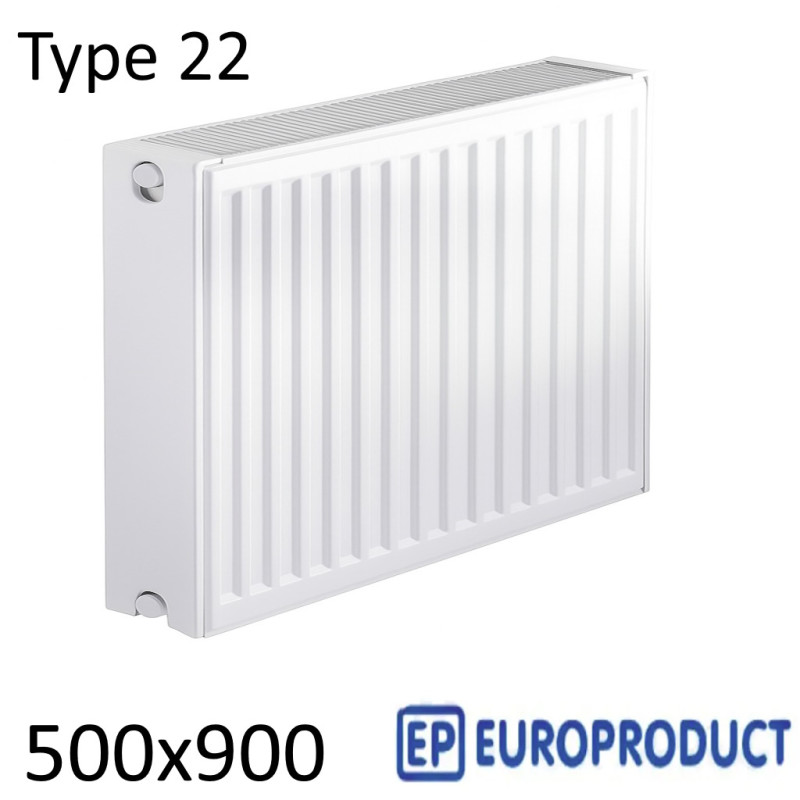

Стальной радиатор EUROPRODUCT 500х900 мм, Тип 22 боковое подключение

Панельный радиатор 22 тип 500х900 Боковое (EUROPRODUCT) — это компактный и при этом мощный прибор, который удобно вписывается под подоконник шириной около 900 мм и используется как радиатор для отопления в квартирах и частных домах. Ниже разберём, чем такая стальная батарея удобна в монтаже, какие у неё реальные плюсы и минусы, как выглядит схема подключения радиаторов отопления и как по таблице расчетов мощности при Δ50 понять, на какую площадь хватит заявленной теплоотдачи 1667 вт.

Содержание

• Тема 1. Плюсы и минусы
• Тема 2. Схема подключения
• Тема 3. Характеристики
• Тема 4. Таблица теплоотдачи

Преимущества и недостатки стального радиатора отопления

Преимущества и недостатки стального радиатора отопления удобнее всего рассматривать на живых примерах: как прибор ведёт себя в работе, насколько быстро прогревает комнату и что с ним происходит через несколько сезонов. Ниже коротко по сути — без рекламных приписок.

Плюсы:

• Простота монтажа. Типовой кронштейн, уже подготовленные точки бокового подключения, комплект из креплений, заглушки и крана Маевского — сантехнику не нужно придумывать сложные решения, всё ставится по инструкции.
• Немного выгодней цена по сравнению с секционными радиаторами. При равной тепловой мощности панельный радиатор обычно обходится дешевле, что заметно при покупке сразу нескольких приборов в одну систему.
• Большой выбор размеров без скрутки. В линейке есть разные ширины, поэтому можно подобрать радиатор стальной под проём 500х900 и соседние размеры без дополнительной скрутки и лишних соединений.
• Быстрый прогрев помещения. Тонкие панели и конвекторные пластины внутри быстро выходят на рабочую температуру, воздух поднимается вверх и помещение выходит на комфортный режим без долгого «раскачивания».
• Эстетичный внешний вид. Плоская лицевая панель, ровные боковые крышки и белый цвет делают прибор аккуратным элементом интерьера, а не громоздкой «батареей» старого образца.
• Равномерное распределение тепла. За счёт конвекции тёплый воздух от стальной батареи равномерно расходится по комнате, а не концентрируется только под окном.
• Надёжность транспортировки транспортными компаниями. Цельносварной корпус лучше переносит перевозку, чем длинные секционные батареи с десятками резьбовых соединений, где всегда есть риск подбить отдельную секцию.

Минусы:

• Низкая стойкость к гидроударам. Резкие скачки давления в системе отопления для панельной конструкции нежелательны, особенно в старых домах без современной автоматики.
• Чувствительность к сырости. В постоянно влажной ванной комнате такой прибор использовать не рекомендуют: повышенная влажность ускоряет коррозию корпуса.
• Меньшая тепловая инерция. После остановки котла стальной радиатор остывает быстрее, чем массивные чугунные или некоторые секционные модели.
• Подверженность коррозии. Частые сливы воды, попадание воздуха внутрь и агрессивный теплоноситель заметно сокращают срок службы, особенно в нижних коллекторах.
• Нельзя полностью сливать воду из системы надолго. Работа «на сухую» и зимнее хранение без воды усиливают коррозию.
• Требователен к качеству теплоносителя. Грязь, окалина и шлам из труб постепенно забивают узкие каналы и снижают фактическую теплоотдачу.
• Ограниченная ремонтопригодность. При серьёзной течи панели чаще меняют весь прибор, а не «ремонтируют секцию» как в некоторых других типах радиаторов.

На схеме хорошо видно, из чего собран современный стальной радиатор: две штампованные панели, конвекторные ламели, верхний и нижний коллекторы, заглушки и кран Маевского для стравливания воздуха. От этой конструкции напрямую зависят и теплоотдача, и срок службы.

Схема подключения радиаторов отопления

Схема подключения радиаторов отопления определяет, насколько полно вы получите паспортные 1667 вт. Один и тот же радиатор стальной может работать по-разному в зависимости от того, как подведены трубы и какая стоит запорная арматура.

На практике используют несколько вариантов: диагональное подключение (подача сверху по диагонали, обратка снизу), боковое подключение и нижнее боковое подключение. В стальных радиаторах с нижним подключением применяют кран бинокль, он же «узел нижнего подключения», который компактно объединяет подачу и обратку.

На каждый прибор ставят запорную арматуру: это может быть кран американка, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Все краны на картинке снабжены американками — благодаря этому панельный радиатор можно снять или заменить, не разбирая всю систему и не сливая воду из стояка.

Бывают прямые и угловые модели, с шариковым и вентильным механизмом. Вентильные узлы дороже, но позволяют плавно регулировать поток воды и точнее настраивать тепло в комнате. Шариковые, они же полуоборотные, рассчитаны на режим «включить/выключить», но ими тоже иногда регулируют: просто сложнее поймать нужный режим, а твёрдые частицы в теплоносителе быстрее изнашивают шар.

Регулировка потока теплоносителя нужна для контроля температуры и равномерного распределения тепла по всей системе. При параллельном подключении, если оставить все краны полностью открытыми, вода может проходить по первому радиатору и возвращаться в котёл, почти не доходя до следующих. Поэтому для регулировки часто достаточно одного вентиля на обратке — так балансировать систему получается точнее, чем «душить» подачу.

Характеристики

Чтобы понимать, где именно уместно использовать эту модель, удобно собрать характеристики в одном блоке и оценить их «на холодную».

• Тип: панельный радиатор, 22 тип.
• Размеры: высота: 500 мм, ширина: 900 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1 мм.
• Теплоотдача: 1667 Вт при ΔT = 50 °C по паспортным заводским данным.
• Объём воды: около 4,3 л внутри панелей и конвекторных каналов.
• Подключение: боковое подключение с резьбой 1/2".
• Максимальное рабочее давление: до 10 бар.
• Давление на разрыв: около 13 бар.
• Страна производитель: Китай, линейка EUROPRODUCT
• Комплектация: крепления, заглушка 1/2 и кран Маевского для спуска воздуха.

По сути, это стальной радиатор средней длины, который по мощности подходит для небольшой или средней комнаты, если правильно учесть теплопотери и не опираться только на сухие цифры из паспорта.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500 нужна затем, чтобы паспортные цифры перевести в реальные условия. В характеристиках указаны заводские значения, но многие сайты по умыслу или по незнанию не акцентируют внимание на значке Δ50 или вообще считают, что это просто температура теплоносителя.

Знакомьтесь! это Δ Дельта. Если кратко, Δ показывает разницу между температурой теплоносителя и средней температурой в помещении. То есть температура подачи при Δ50 будет около 75 градусов — на бумаге красиво, но для реальной эксплуатации это очень много и не экономично. Надеяться на такие расчёты всё равно что пытаться утюгом прогреть комнату: шум, расход и счёт за топливо есть, а толку меньше, чем ожидается.

Для большинства котлов такая температура либо недостижима в штатном режиме, либо приводит к полуторократным перерасходам топлива. К тому же это температура воды на входе в радиатор, а не на выходе из котла: часть тепла теряется по пути в трубах и арматуре.

Оптимальная температура, по мнению мастеров сантехников, на подаче около 55 градусов. Это примерно на 26% меньше Δ50, но мощность падает не на те же 26%, а с учётом коэффициента 1,3. В итоге наш прибор с паспортной мощностью 1667 вт будет выдавать при температуре 55 градусов на подаче примерно 858 Вт реальной теплоотдачи.

Это значение без запаса, «впритык». В расчётах разумно учесть как минимум +10% на запас, ещё +10% на возможные морозы ниже −20 °C и дополнительно +15–20% для угловых комнат с двумя холодными стенами. Тогда панельный радиатор не будет работать на пределе своих возможностей.

Если взять распространённый ориентир «100 ват 1 квадрат», получается, что такой радиатор для отопления способен обогреть НЕ угловую комнату без запаса площадью примерно 8,58 квадратных метра. Это усреднённые показатели, без учёта утепления, высоты потолка и количества окон, но они дают понятный порядок цифр.

Производители используют разные стандарты измерения, нам неизвестны все нюансы этих замеров и их точность, а иногда данные берутся из полуофициальных источников. Наше субъективное мнение — заявленная мощность у производителя может быть слегка завышена, и на это стоит сделать сноску при окончательном подборе количества приборов.

Если вы планируете купить модель 22 тип высота: 500 мм, ширина: 900 мм с боковое подключение, ориентируйтесь не только на теплоотдача 1667 вт в паспорте, но и на реальные условия системы. Цена в Киеве и Харькове с доставкой по Украине указана в карточке товара, а все характеристики, схема подключения и таблица расчетов мощности помогут выбрать подходящую стальную батарею в магазине радиаторов «Крантик» — в магазине сантехники и отопления Krantik.com.

Если вы подбираете радиатор под размеры или мощность — загляните в раздел стальных радиаторов на Krantik.com. Там можно сравнить разные модели, оценить характеристики, схему подключения, таблица расчетов мощности и выбрать тот стальной радиатор, который лучше всего впишется в вашу систему.
