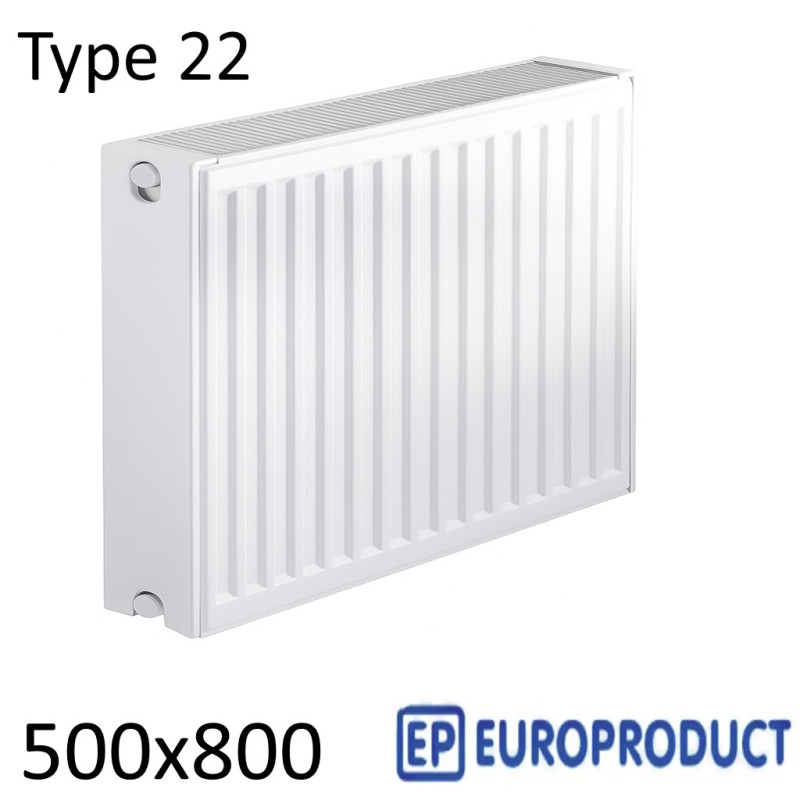

Стальной радиатор EUROPRODUCT 500х800 мм, Тип 22 боковое подключение

Металлические батареи тип 22 500х800 Боковое (EUROPRODUCT) — хороший вариант, когда нужно компактно закрыть проём по ширине 800 мм при высоте 500 мм и получить понятную теплоотдачу 1482 вт в реальных условиях работы системы. Ниже разберём, как такая стальная батарея ведёт себя как радиатор для отопления, какие у неё сильные и слабые стороны, как правильно подключить панельный радиатор и как по таблице расчетов мощности при Δ50 понять, на какую площадь хватит одного прибора.

Содержание

• Тема 1. Плюсы и минусы
• Тема 2. Как подключить
• Тема 3. Характеристики
• Тема 4. Таблица теплоотдачи

Плюсы и минусы радиатора

Преимущества и недостатки стального радиатора отопления удобнее всего рассматривать на практике: как он монтируется, насколько быстро прогревает комнату и что с ним происходит после нескольких отопительных сезонов в городской квартире или частном доме.

Плюсы:

• Простота монтажа. Панельный радиатор 22 типа в размере 500х800 крепится на стандартные кронштейны, в комплект уже входят крепления, заглушка и кран Маевского, поэтому установка для мастера занимает минимум времени.
• Чуть выгодней цена. В отличие от секционных радиаторов сопоставимой мощности такая стальная батарея обычно обходится дешевле, что особенно заметно при покупке нескольких приборов сразу.
• Широкий выбор размеров без скрутки. Линейка по ширине позволяет подобрать радиатор стальной под конкретный проём без дополнительной скрутки секций и лишних соединений.
• Быстрый прогрев помещения. Тонкие панели и конвектор внутри быстро выходят на рабочую температуру, воздух в комнате прогревается заметно быстрее, чем с массивными приборками старого образца.
• Эстетичный внешний вид. Плоская лицевая панель, белый цвет и аккуратные боковые стенки делают прибор уместным и в современном ремонте, и в спокойном классическом интерьере.
• Равномерное распределение тепла. За счёт конвекции тёплый воздух поднимается вдоль поверхности и выравнивает температуру в объёме комнаты, а не «греет только под окном».
• Удобство транспортировки. Цельный корпус легче перевезти транспортной компанией с меньшим риском повреждения, чем длинные секционные батареи с десятком резьбовых стыков.

Минусы:

• Низкая стойкость к гидроударам. Резкие скачки давления вредны для панельной конструкции, поэтому важны мягкий запуск насоса и корректно настроенная автоматика котла.
• Чувствительность к сырости. В постоянно влажной ванной комнате ставить такой прибор не рекомендуется: повышенная влажность ускоряет коррозию корпуса.
• Меньшая тепловая инерция. После остановки котла стальной радиатор остывает быстрее, чем тяжёлые приборы, запас тепла в металле и воде небольшой.
• Подверженность коррозии. Неудачный теплоноситель, частые сливы системы и попадание воздуха внутрь ускоряют ржавление, особенно в нижних коллекторах.
• Нельзя полностью сливать воду надолго. Длительная работа и хранение «на сухую» заметно сокращают срок службы прибора.
• Важна чистота теплоносителя. Узкие каналы внутри чувствительны к грязи и окалине: со временем это может снизить фактическую теплоотдачу и вызвать локальные проблемы.
• Сложность использования в старых системах. В изношенных сетях с неконтролируемым давлением и грязным теплоносителем панельный радиатор лучше ставить с осторожностью и с защитной арматурой.

На схеме хорошо видно, из чего состоит такой стальной радиатор: две штампованные панели, конвекторные пластины, верхний и нижний коллекторы, боковые заглушки и кран Маевского для стравливания воздуха. Эта конструкция и даёт сочетание компактного корпуса и приличной паспортной теплоотдачи.

Как подключить радиатор

Как подключить радиатор, чтобы он реально грел, а не просто висел под окном, — вопрос не менее важный, чем выбор модели. Одна и та же панель показывает разную эффективность в зависимости от схемы и подобранной обвязки.

Классические варианты — диагональное подключение (подача сверху, обратка снизу по диагонали), боковое подключение и нижнее боковое подключение. В стальных радиаторах с нижним подключением используют кран бинокль, известный также как «узел нижнего подключения» — компактный элемент, который сразу подаёт и забирает теплоноситель из панели.

На радиатор всегда ставят запорную арматуру: кран американка, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Все краны на картинке снабжены американками, которые позволяют раскрутить узел, заменить кран или снять панельный радиатор, не сливая всю систему.

Бывают прямые и угловые модели арматуры, с шариковым или вентильным механизмом. Вентильные дороже, но позволяют плавно регулировать поток воды и точнее настраивать комнатную температуру. Шариковые, они же полуоборотные, задуманы прежде всего как «включить/выключить», но ими тоже иногда регулируют поток: просто сложнее поймать нужный момент, а частицы из теплоносителя быстрее изнашивают шар.

Регулировка потока воды нужна для контроля температуры и равномерного распределения теплоносителя по всей системе. При параллельном подключении, если оставить все краны полностью открытыми, вода запросто может проходить только по первому радиатору и возвращаться в котел, не достигая остальных. Для регулировки достаточно одного крана или вентиля: чаще всего поток подстраивают именно краном на обратке, так выходит точнее, чем при попытках «душить» подачу.

Характеристики

Характеристики этой модели помогают быстро понять, подходит ли она как основной радиатор для отопления комнаты или лучше использовать её в паре с другими приборами.

• Тип: панельный радиатор, 22 тип.
• Размер: высота 500 мм, ширина 800 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый, универсальный для большинства интерьеров.
• Толщина стали: 1 мм.
• Теплоотдача: 1482 Вт при ΔT = 50 °C по паспортным заводским данным.
• Объём воды: около 3,8 л внутри панелей и конвектора.
• Подключение: боковое подключение с резьбой 1/2".
• Максимальное рабочее давление: до 10 бар, давление на разрыв — 13 бар.
• Страна производитель: Китай, линейка EUROPRODUCT
• Комплектация: крепления, заглушка 1/2 и кран Маевского для спуска воздуха.

Такой стальной радиатор по размеру и мощности подходит для небольших и средних комнат. В связке с другими приборами или тёплыми полами его часто используют как основной источник тепла, а в одиночку лучше ориентироваться на рекомендации по площади с учётом реального температурного графика, а не только паспортных цифр.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500 нужна затем, чтобы паспортные характеристики превратить в реальные цифры для вашей системы. В характеристиках указаны заводские значения, и вся суть кроется в деталях: маленький значок Δ50 многие сайты по умыслу или не знанию не указывают или считают, что это просто температура теплоносителя, заменяя дельту обычным значком градуса.

Знакомьтесь! это Δ Дельта. Если кратко, она показывает разницу между температурой теплоносителя и среднекомнатной температурой. То есть температура подачи при Δ50 будет около 75 градусов — на бумаге всё красиво, но для повседневной эксплуатации это очень много и не экономично. Надеяться на такие расчёты всё равно что пытаться чайником прогреть комнату: шум есть, расход есть, а КПД по ощущениям не радует.

Для большинства котлов такая температура либо недостижима в нормальном режиме, либо приводит к полуторократным перерасходам топлива. К тому же это температура теплоносителя на входе в радиатор, а не на выходе котла: часть тепла успевает потеряться по пути в трубах и арматуре.

Оптимальная температура, по мнению мастеров сантехников, на подаче — около 55 градусов. Это примерно на 26% меньше, чем при Δ50, но выход мощности падает не на те же 26%, а ещё и с учётом коэффициента 1,3. Поэтому наш радиатор, (а если купите, то и ваш) с паспортной мощностью 1482 вт будет выдавать при температуре 55 градусов на подаче примерно 763 Вт фактической теплоотдачи.

Все основные расчёты теплоотдачи наглядно показаны на картинке выше, где таблица расчетов мощности изложена в удобном виде. Важно понимать, что 763 Вт — это мощность «впритык», без запаса. В расчётах разумно учитывать +10% на запас, ещё +10% на температуру на улице ниже −20 °C и дополнительно +15/20% для угловых стен и холодных зон.

Если принять усреднённый ориентир «100 ват 1 квадрат», получается, что такой радиатор стальной обогреет НЕ угловую комнату без учёта запаса площадью примерно 7,63 квадратных метра. Это усреднённые показатели, без учёта утепления, высоты потолков и количества окон, но они помогают понять порядок цифр и не промахнуться с выбором.

Следует отметить, что производители высчитывают мощность по разным стандартам, и нам неизвестны все детали таких замеров и их правдивость, а порой данные получены из полуофициальных источников. Наше субъективное мнение — заявленная мощность у производителя может быть несколько завышена, и на это стоит сделать сноску при подборе количества приборов.

Если вы планируете купить модель 22 типа высота: 500 мм, ширина: 800 мм с боковое подключение, ориентируйтесь не только на теплоотдача 1482 вт в паспорте, но и на реальный температурный режим вашей системы. Цена в Киеве и Харькове с доставкой по Украине указана в карточке товара, а все характеристики, схема подключения и таблица расчетов мощности помогут сравнить варианты и подобрать подходящий панельный радиатор в магазине радиаторов «Крантик» — в магазине сантехники и отопления Krantik.com.
