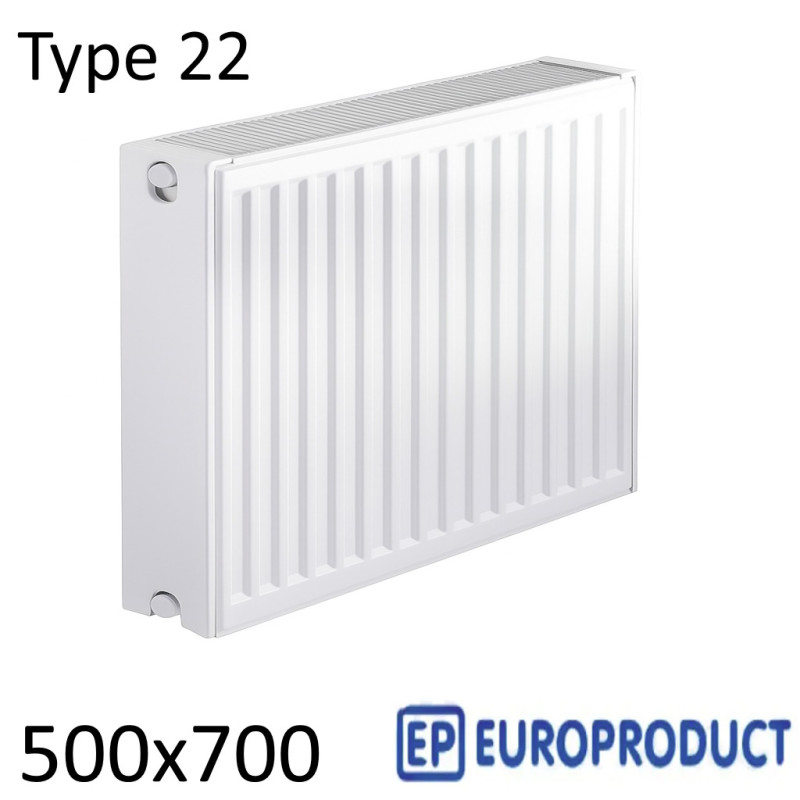

Стальной радиатор EUROPRODUCT 500х700 мм, Тип 22 боковое подключение

Батареи стальные 22 тип в размере 500х700 с боковым подключением (EUROPRODUCT) — это вариант для тех, кто подбирает компактный радиатор для отопления под конкретный проём по ширине и хочет понимать не только цифру теплоотдача 1296 вт, но и реальное поведение прибора в системе. Ниже разберём, чем такая стальная батарея удобна, какие у неё слабые места, как выглядит схема отопления и подключения радиаторов и как по таблице расчетов мощности при Δ50 оценить, на какую площадь хватит одной панели.

Содержание

• Тема 1. Плюсы и минусы
• Тема 2. Схема отопления и подключения
• Тема 3. Характеристики
• Тема 4. Таблица теплоотдачи

Плюсы и минусы стального радиатора

Преимущества и недостатки стального радиатора отопления удобно рассматривать в привязке к живой эксплуатации: как быстро он прогревает комнату, насколько чувствителен к режимам котла и что будет через несколько сезонов работы.

Плюсы:

• Простота монтажа. Панельный радиатор 22 типа в размер 500х700 вешается на стандартные кронштейны, в комплекте уже идут крепления, заглушка и кран Маевского, поэтому установка для мастера занимает минимум времени.
• Чуть выгоднее цена. В сравнении с секционными радиаторами такой радиатор для отопления сопоставимой мощности, как правило, обходится дешевле, что особенно заметно при покупке сразу нескольких приборов в одну систему.
• Большой выбор размеров без скрутки. Можно подобрать стальной радиатор точно под ширину окна: та же линейка включает несколько типоразмеров по ширине, не нужно играться с дополнительной скруткой секций.
• Быстрый прогрев помещения. Тонкие панели и развитый конвектор внутри быстро набирают температуру и быстро отдают её воздуху, так что комната выходит на режим без долгого ожидания.
• Эстетичный внешний вид. Плоская лицевая панель, белый цвет, аккуратные боковины — стальная батарея спокойно вписывается и в новый ремонт, и в аккуратную «классику», не перетягивая на себя внимание.
• Равномерное распределение тепла. За счёт конвекции тёплый воздух поднимается вдоль панели и выравнивает температуру по всей комнате, а не греет только зону вокруг прибора.
• Удобство транспортировки. Цельносварной корпус легче переживает перевозку транспортными компаниями, чем длинные секционные решения с множеством резьб и прокладок.

Минусы:

• Низкая стойкость к гидроударам. Резкие скачки давления для панельных моделей нежелательны, поэтому важна настройка насоса и автоматики котла.
• Чувствительность к сырости. В постоянно влажной ванной комнате металл быстрее корродирует, поэтому там такие приборы не рекомендуются без дополнительной защиты.
• Меньшая тепловая инерция. После остановки котла стальной радиатор остывает довольно быстро, запаса тепла в металле и воде надолго не хватает.
• Подверженность коррозии. Частые сливы системы, доступ воздуха внутрь и агрессивный теплоноситель ускоряют коррозию, особенно в нижних коллекторах.
• Нельзя полностью сливать воду из системы. Длительная работа «на сухую» или хранение радиатора без воды внутри сокращает срок службы.
• Требовательность к качеству теплоносителя. Мусор и окалина из труб постепенно забивают каналы, ухудшая теплообмен и повышая риск локальных протечек.
• Ограниченная ремонтопригодность. При серьёзной течи в панели обычно меняют весь прибор целиком, а не «перекручивают секцию», как это бывает в сборных системах.

На схеме видно, как устроен панельный радиатор: две штампованные панели, конвекторы, верхний и нижний коллекторы, заглушки и кран Маевского. Именно эта конструкция и даёт сочетание компактного корпуса и паспортной теплоотдачи для комнаты небольшой площади.

Схема отопления и подключения радиаторов

Схема отопления и подключения радиаторов напрямую влияет на то, как будет работать даже самый удачный стальной радиатор. Один и тот же прибор при правильной и при «абы какой» обвязке показывает совершенно разный комфорт и расход топлива.

Радиаторы обычно подключаются диагональной схемой (подача сверху, обратка снизу по диагонали), боковым подключением или нижним боковым подключением — выбор зависит от разводки труб. В стальных моделях с нижним входом часто используют кран бинокль, он же «узел нижнего подключения», который одновременно подаёт и собирает теплоноситель.

На каждом приборе ставят запорную арматуру: это может быть кран американка, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. На картинке показаны все типичные узлы: прямые и угловые модели, которые помогают аккуратно подвести трубы и при необходимости быстро снять панельный радиатор для обслуживания.

Важно понимать разницу между шариковыми и вентильными механизмами. Вентильные дороже, но позволяют более плавно регулировать поток воды. Шариковые, они же полуоборотные, изначально рассчитаны на режим «включить/выключить», но ими тоже иногда поджимают поток. В шариковых сложнее поймать «золотую середину», а частицы из теплоносителя быстрее изнашивают поверхность шара.

Регулировка потока воды нужна для контроля температуры и равномерного распределения теплоносителя по всей системе. При параллельном подключении, если оставить все краны полностью открытыми, вода с удовольствием пройдёт по первому прибору и вернётся в котёл, почти не заходя в остальные. Для регулировки достаточно одного крана или вентиля: обычно на обратке, так регулировка получается точнее, чем на подаче.

Характеристики

Характеристики этой модели помогают быстро понять, в каких условиях она будет работать уверенно, а где лучше заложить запас по мощности или рассмотреть другой тип прибора.

• Тип: панельный радиатор 22 тип (две панели с конвектором).
• Размер: высота 500 мм, ширина 700 мм — удобный формат для подоконников средней длины.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1 мм.
• Теплоотдача: 1296 Вт при ΔT = 50 °C по паспортным заводским значениям.
• Объём воды: около 3,4 л внутри панелей и конвектора.
• Подключение: боковое подключение с резьбой 1/2".
• Максимальное рабочее давление: до 10 бар, давление на разрыв — 13 бар.
• Страна производитель: Китай, фирма EUROPRODUCT
• Комплектация: поставляется с креплением, заглушкой 1/2 и краном Маевского для спуска воздуха.

По сути, перед нами стальной радиатор среднего размера, который закрывает потребность небольших и средних комнат при правильном подборе по мощности. Для кого-то это основная стальная батарея в комнате, для кого-то — дополнительный прибор в длинном помещении, где одна панель уже не справляется.

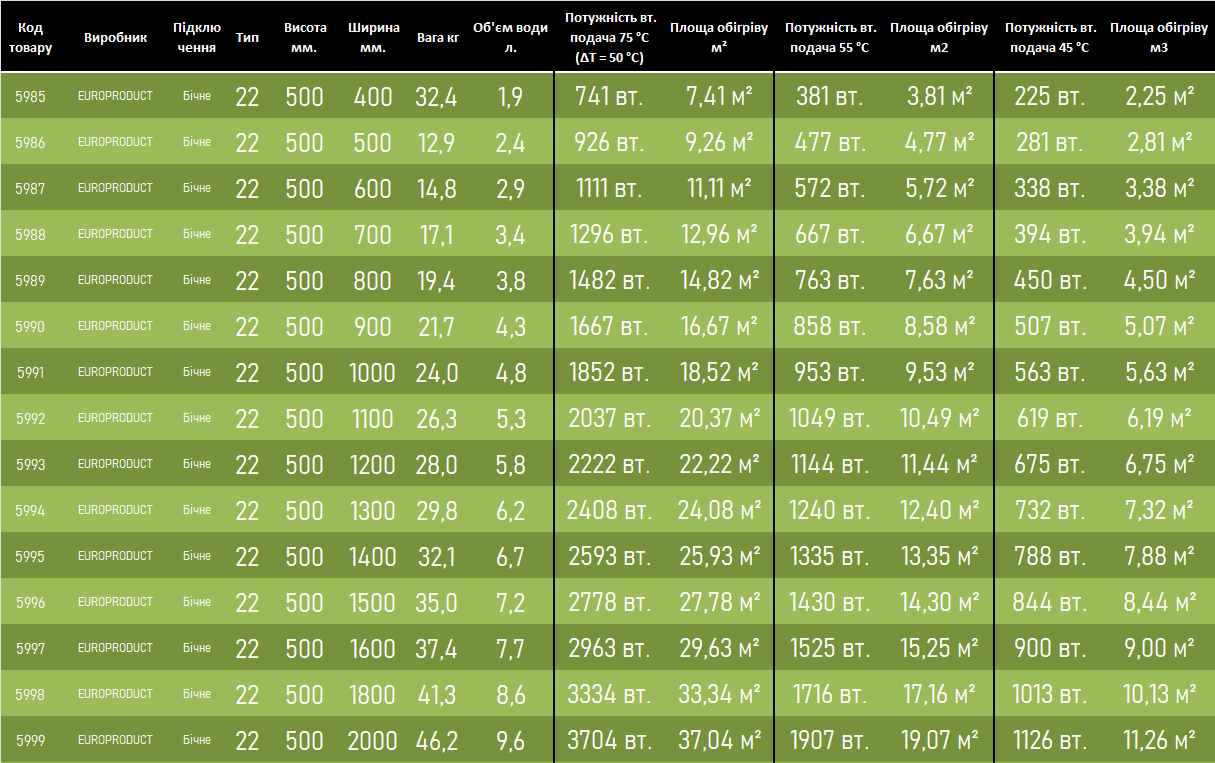

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500 позволяет перевести паспортные цифры в понятные значения для дома. В характеристиках указаны заводские значения, и вся суть кроется в деталях: маленький значок Δ50 многие сайты по умыслу или по незнанию игнорируют или подменяют обычным значком температуры.

Знакомьтесь! это Δ Дельта. Если кратко, то она означает разницу между температурой теплоносителя и среднекомнатной температурой. Что означает, что температура подачи при Δ50 будет около 75 градусов — цифра красивая, но для повседневной работы системы это очень много и не экономично. Надеяться на такие расчёты всё равно что пытаться активным дыханием прогреть комнату: энергично, но результат не радует ни комфортом, ни счётом за топливо.

Для большинства котлов такая температура недостижима в нормальном режиме, а у тех, что её вытягивают, приводит к полуторократным перерасходам топлива. Плюс важно помнить: речь идёт о температуре теплоносителя на входе в прибор, а не о температуре на выходе котла — часть тепла неизбежно теряется по пути в трубах.

Оптимальная температура, по мнению мастеров-сантехников, на подаче — около 55 градусов. Это на 26% меньше Δ50, но выход мощности падает не на те же 26%, а ещё и с учётом коэффициента 1,3. То есть наш радиатор, (а если купите, то и ваш) мощностью 1296 вт при паспортных условиях, будет выдавать при температуре 55 градусов на подаче примерно 667 Вт реальной теплоотдачи.

Все расчёты теплоотдачи наглядно изложены на картинке выше. Следует понимать, что 667 Вт — это мощность «впритык», то есть без запаса. В расчётах имеет смысл учесть +10% на запас, +10% на температуру на улице ниже −20 °C, угловые стены ещё +15/20%. Тогда стальной радиатор будет работать не на пределе, а с комфортным резервом.

Если взять популярный ориентир «100 ват 1 квадрат», получается, что такой радиатор обогреет НЕ угловую комнату, без учёта запаса, площадью примерно 6,67 квадратных метра. Это усреднённые показатели, без учёта утепления, высоты и количества окон, но они помогают понять порядок цифр и не промахнуться при подборе.

Следует отметить, что производители высчитывают мощность по разным стандартам, и нам неизвестны все детали таких замеров и их правдивость, а порой данные получены из полуофициальных источников. Наше субъективное мнение, что заявленная мощность у производителя может быть несколько завышена, и на это разумно сделать небольшую сноску при выборе.

Если вы планируете купить такую модель 22 тип высота: 500 мм, ширина: 700 мм с боковое подключение, ориентируйтесь не только на цифру теплоотдача: 1296 вт, но и на реальную температуру подачи в вашей системе. Цена в Киеве и Харькове с доставкой по Украине зависит от текущих условий, а актуальные предложения легко уточнить в магазине радиаторов «Крантик» — в интернет-магазине сантехники и отопления Krantik.com.
