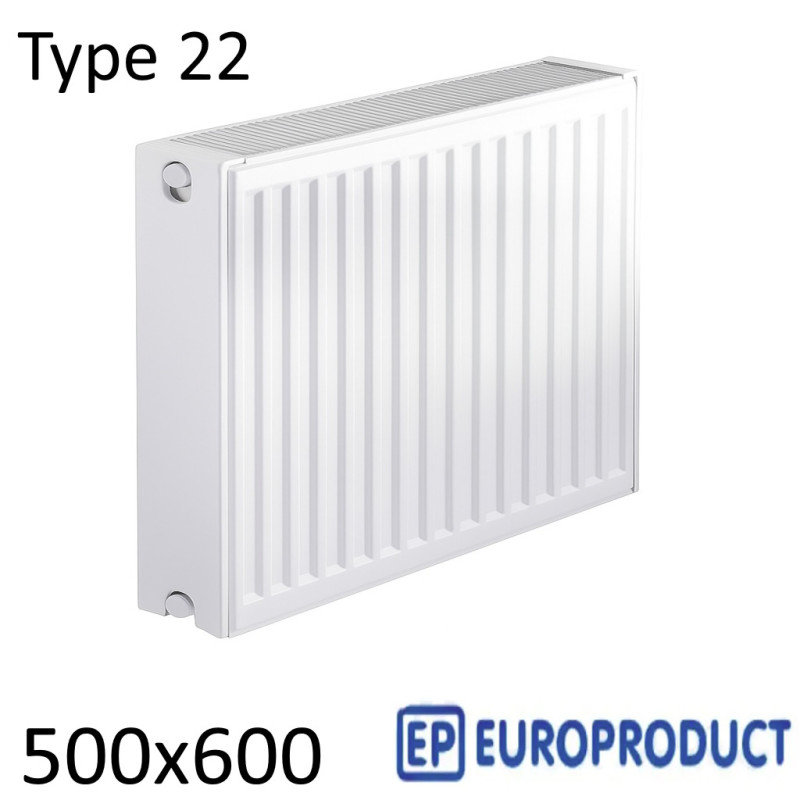

Стальной радиатор EUROPRODUCT 500х600 мм, Тип 22 боковое подключение

Стальные батареи тип 22 500х600 Боковое (EUROPRODUCT) — это формат для тех, кто подбирает компактный радиатор для отопления под конкретные размеры по высоте 500 мм и ширине 600 мм и хочет понять, как он будет вести себя в реальной системе. Ниже разберём, какие у такого оборудования преимущества и недостатки, как устроена схема подключения радиаторов отопления, чем важны характеристики и как по таблице расчетов мощности оценить, на какую площадь хватит теплоотдачи 1111 Вт.

Содержание

• Тема 1. Плюсы и минусы
• Тема 2. Схема подключения
• Тема 3. Характеристики
• Тема 4. Расчёт теплоотдачи

Преимущества и недостатки стального радиатора отопления

Чтобы правильно выбрать стальной радиатор, важно понимать, что за аккуратным корпусом и цифрами в описании скрывается вполне конкретное поведение в системе отопления. Панельный радиатор этого типа сочетает в себе ряд сильных сторон, но полностью без компромиссов не обходится.

Плюсы:

• Простота монтажа. Стальная батарея 22 типа крепится на стандартные кронштейны, в комплект уже входят крепления, заглушка и кран Маевского, поэтому установка для мастера делается без сложных операций.
• Немного выгодней цена. По сравнению с секционными радиаторами сопоставимой мощности такой прибор обычно дешевле, особенно в популярных размерах 500×600.
• Большой выбор типоразмеров без скрутки. Не нужно собирать прибор из секций: под каждое помещение подбирается панельный радиатор нужной высоты и ширины из линейки тип 22.
• Быстрый прогрев помещения. Тонкие панели и конвектор внутри быстро набирают температуру и оперативно отдают её воздуху в комнате, что удобно при переменном режиме работы котла.
• Эстетичный внешний вид. Плоская лицевая панель, белый цвет и аккуратные ребра не перегружают интерьер и хорошо смотрятся как в квартире, так и в офисе.
• Равномерное распределение тепла. Благодаря конвекции тёплый воздух поднимается вдоль поверхности и выравнивает температуру по объёму помещения.
• Более спокойная транспортировка. Цельный корпус проще перевозить транспортными компаниями, чем длинные секционные решения с множеством резьб и прокладок.

Минусы:

• Низкая стойкость к гидроударам. Резкие скачки давления вредны для панельной конструкции, поэтому важна аккуратная работа насоса и автоматики котла.
• Чувствительность к сырости. В постоянно влажной ванной комнате стальной корпус быстрее корродирует, поэтому там лучше использовать специальные решения или защищать прибор от прямых брызг.
• Меньшая тепловая инерция. После остановки котла стальной радиатор остывает быстрее, чем массивные чугунные батареи, запас тепла в металле и воде относительно небольшой.
• Подверженность коррозии. Неудачный теплоноситель, частые сливы и простои системы с воздухом внутри ускоряют ржавление, особенно по сварным швам и в нижней части.
• Нельзя надолго полностью сливать воду. Работа «на сухую» и долгие простои без заполнения усиливают внутреннюю коррозию и сокращают ресурс.
• Требовательность к чистоте теплоносителя. Грязь и окалина постепенно забивают узкие каналы, из-за чего фактическая теплоотдача падает и увеличиваются риски локальных протечек.

На схеме хорошо видно, из чего собран стальной радиатор отопления: две штампованные панели, конвекторные пластины, верхний и нижний коллекторы, боковые заглушки и кран Маевского для стравливания воздуха. Такая конструкция и даёт сочетание компактного корпуса и приличной паспортной мощности.

Схема подключения радиаторов отопления

Схема подключения радиаторов отопления напрямую влияет на комфорт и расход топлива. Один и тот же стальной радиатор при разной обвязке может греть либо ровно, либо так себе, поэтому к выбору схемы подключения стоит отнестись серьёзно.

Классический вариант — диагональное подключение: подача сверху, обратка снизу по диагонали. Так панельный радиатор прогревается максимально равномерно. Боковое подключение удобно там, где трубы уже заведены с одной стороны, а нижнее боковое используют в новых системах, когда подводка спрятана в полу.

В стальных моделях с нижним подключением применяют кран бинокль, известный как «узел нижнего подключения». На радиатор обязательно ставят запорную арматуру: кран американка, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Все показанные на картинке краны оснащены американками, которые позволяют раскрутить узел, заменить кран или снять прибор для обслуживания без полного слива системы.

Арматура бывает прямой и угловой, с шариковым или вентильным механизмом. Вентильные устройства дороже, но обеспечивают более плавную регулировку потока воды. Шариковые (полуоборотные) изначально задуманы как «включить/выключить», однако ими тоже можно поджать поток. Просто в шариковых сложнее поймать точную степень прижима, а частицы из теплоносителя быстрее изнашивают поверхность шара.

Регулировка потока воды необходима для контроля температуры и равномерного распределения теплоносителя по всей системе. При параллельном подключении, если все краны оставить полностью открытыми, вода легко проходит по первому радиатору и возвращается в котёл, почти не доходя до следующих приборов. Обычно для балансировки достаточно одного вентиля на обратке: регулировка именно обратного потока даёт более точный результат, чем попытки душить подачу.

Характеристики

Характеристики этой модели позволяют быстро оценить, где её лучше использовать и на какие параметры ориентироваться при подборе радиатора стального под конкретную комнату.

• Тип: панельный радиатор, тип 22 (две панели с конвектором).
• Размер: высота 500 мм, ширина 600 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый, универсальный для большинства интерьеров.
• Толщина стали: 1 мм.
• Теплоотдача: 1111 Вт при ΔT = 50 °C по паспортным данным.
• Объём воды: около 2,9 л внутри панелей и конвектора.
• Подключение: боковое подключение с резьбой 1/2".
• Макс. рабочее давление: до 10 бар, давление на разрыв — 13 бар.
• Страна производитель: Китай, фирма EUROPRODUCT
• Комплектация: крепление, заглушка 1/2 и кран Маевского для спуска воздуха.

Формат 500×600 хорошо подходит для тех, кто подбирает радиатор для отопления под конкретный проём по ширине, но хочет сохранить запас по мощности относительно меньших моделей. При этом важно помнить, что паспортная теплоотдача 1111 Вт указана при заводской дельте, а в реальных условиях график температуры в системе будет мягче.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500 помогает перевести сухие паспортные цифры в реальные значения для вашей системы. В характеристиках указаны заводские значения, и ключевым моментом является маленький значок Δ50. Многие сайты по умыслу или по незнанию не указывают его или подменяют обычным значком температуры, из-за чего создаётся иллюзия, что речь просто о «горячем» теплоносителе.

Знакомьтесь: это Δ — дельта. Если коротко, она показывает разницу между температурой теплоносителя и среднекомнатной температурой. При Δ50 температура подачи будет около 75 градусов — на бумаге красиво, но для практики это очень много и совсем не экономично. Надеяться на такие условия всё равно что пытаться настольной лампой прогреть комнату: свет есть, а результат по обогреву сомнительный и дорогой.

Для большинства котлов стабильная подача 75 °C либо недостижима, либо приводит к полуторократным перерасходам топлива и ускоренному износу оборудования. При этом в таблице обычно указана температура теплоносителя на входе в прибор, а не на выходе из котла: часть тепла теряется по пути по трубам и арматуре.

Оптимальная температура, по мнению мастеров-сантехников, на подаче — около 55 градусов. Это на 26 % меньше, чем при Δ50, но выход мощности падает не на те же 26 %, а ещё и с учётом коэффициента 1,3. В итоге наш радиатор, мощностью 1111 Вт по паспорту, при температуре 55 °C на подаче будет выдавать примерно 572 Вт фактической теплоотдачи.

Все основные расчёты теплоотдачи сведены на картинке выше: по таблице видно, как меняется мощность при других температурах. Важно понимать, что 572 Вт — это значение «впритык», без запаса. В расчётах разумно учесть минимум +10 % на запас, ещё +10 % на периоды, когда температура на улице падает ниже −20 °C, и дополнительно +15–20 % на угловые стены и холодные зоны.

Если ориентироваться на усреднённый подход «100 ватт на 1 квадратный метр», такой стальной радиатор обогреет неугловую комнату без запаса площадью примерно 5,72 квадратных метра. Это усреднённый ориентир, без учёта утепления, высоты потолков и количества окон, но он позволяет не промахнуться с размером и мощностью.

Следует отметить, что производители высчитывают мощность по разным стандартам, нам неизвестны все детали таких замеров и их правдивость, а иногда данные берутся из полуофициальных источников. Наше субъективное мнение: заявленная мощность может быть несколько завышена, поэтому при подборе лучше сделать сноску на это и не экономить на запасе мощности радиатора.
