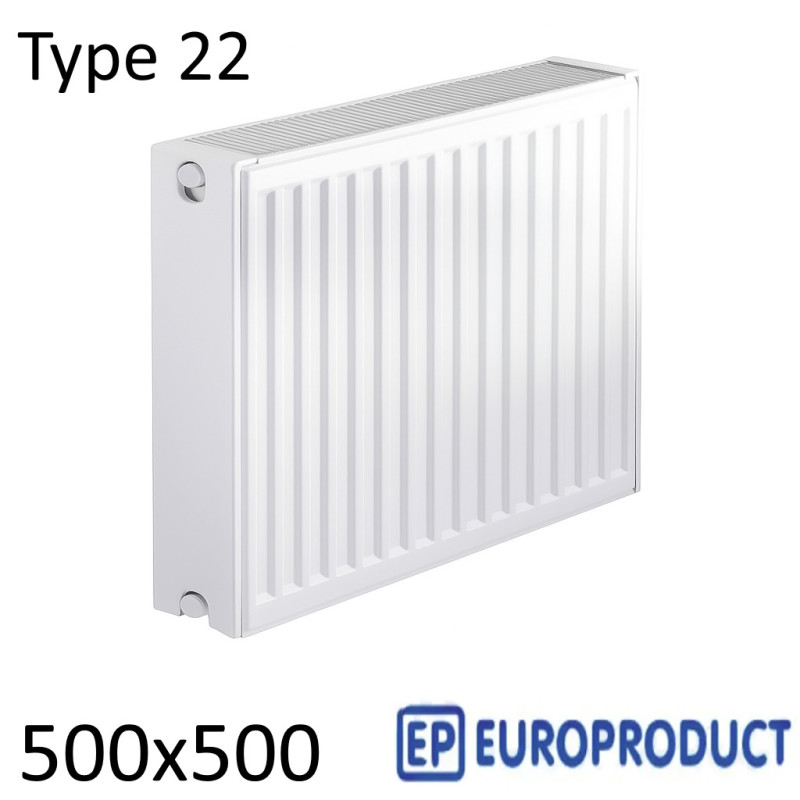

Стальной радиатор EUROPRODUCT 500х500 мм, Тип 22 боковое подключение

Стальные радиаторы отопления 22 тип 500х500 с боковым подключением (EUROPRODUCT) — это компактный формат для квартир и частных домов, где нужно совместить размер, достаточную теплоотдачу и аккуратный внешний вид. Ниже разберём, как ведёт себя такой радиатор для отопления в реальных условиях, какие у него плюсы и минусы, чем он отличается по подключению и на какую площадь можно рассчитывать при разных температурах подачи.

Содержание

• Тема 1. Плюсы и минусы
• Тема 2. Как подключить радиатор
• Тема 3. Характеристики
• Тема 4. Таблица расчётов теплоотдачи

Преимущества и недостатки стального радиатора отопления

Чтобы осознанно выбрать стальную батарею, важно понимать не только красивые цифры в каталоге, но и поведение прибора в живой системе отопления. Панельный радиатор этого типа имеет ряд очевидных плюсов, но и ограничения у него тоже есть.

Плюсы:

• Простота монтажа. Стальной радиатор 22 типа легко повесить на стену, в комплекте уже идут стандартные крепления, заглушка и кран Маевского, поэтому установка для мастера не вызывает сложностей.
• Чуть выгодней цена. В сравнении с секционными моделями сопоставимой мощности стоимость такой стальной батареи обычно немного ниже, особенно в массовых размерах 500×500.
• Большой выбор размеров без скрутки. Не нужно собирать прибор из секций: просто выбираете нужную высоту и ширину радиатора стального из линейки — под каждое помещение своё готовое решение.
• Быстрый прогрев помещения. Тонкие панели и конвектор внутри быстро набирают температуру и так же быстро прогревают комнату, что удобно при переменном режиме работы котла.
• Эстетичный внешний вид. Плоская лицевая панель, белое покрытие и аккуратные линии хорошо вписываются в современные интерьеры без ощущения «советской гармошки» под окном.
• Равномерное распределение тепла. За счёт конвекции тёплый воздух поднимается вдоль панели, и температура по комнате выравнивается, а не концентрируется только возле батареи.
• Надёжность при транспортировке. Цельный сварной корпус меньше страдает при перевозке транспортными компаниями, чем длинные секционные радиаторы с резьбовыми соединениями и прокладками.

Минусы:

• Низкая стойкость к гідроударам. Резкие скачки давления вреднее для панельного радиатора, чем для некоторых секционных моделей, поэтому важен правильно настроенный насос и автоматика котла.
• Чувствительность к сырости. В постоянно влажной ванной комнате стальной корпус быстрее ржавеет, поэтому такой прибор там не рекомендуют или стараются защитить от прямого намокания.
• Меньшая тепловая инерция. Остывает прибор тоже быстро: если котёл выключили, запаса тепла в металле и небольшом объёме воды хватит не надолго.
• Подверженность коррозии. Сталь чувствительна к кислороду и агрессивным примесям в теплоносителе, особенно при частых сливax и заполняниях системы.
• Нельзя полностью сливать воду надолго. Работа в «сухом» состоянии, когда внутри нет воды, ускоряет коррозию, особенно в нижних коллекторах и по сварным швам.
• Требовательность к качеству теплоносителя. Грязь, ржавчина и окалина со временем забивают узкие каналы конвектора и могут снижать фактическую теплоотдачу или привести к протечкам.

На схеме хорошо видно, как устроен панельный радиатор: две штампованные панели, конвекторные пластины между ними, верхний и нижний коллекторы, боковые заглушки и кран Маевского для выпуска воздуха. Именно такая конструкция и даёт сочетание компактных размеров и приличной теплоотдачи.

Как подключить радиатор

Даже самый хороший стальной радиатор можно «убить» неправильным подключением. Схема обвязки влияет на равномерность прогрева, комфорт и расход топлива, поэтому к ней стоит отнестись серьёзно.

Классически радиаторы обвязывают диагональным подключением: подача сверху, обратка снизу по диагонали. Так прибор прогревается максимально равномерно по всей длине. Боковое подключение удобнее там, где трубы уже подведены с одной стороны, а нижнее боковое используют в новых системах, чтобы спрятать трубы в полу и оставить в комнате только аккуратный прибор.

В стальных радиаторах с нижним подключением часто применяют кран бинокль, он же «узел нижнего подключения». На каждый прибор ставят запорную арматуру: кран американка, радиаторный кран, радиаторный вентиль или клапан под термоголовку. Все краны на картинке снабжены американками, которые позволяют раскрутить узел, заменить кран или снять радиатор для обслуживания без полного слива системы.

Арматура бывает прямой и угловой, с шариковым или вентильным механизмом. Вентильные изделия дороже, но позволяют плавнее регулировать поток воды. Шариковые, они же полуоборотные, изначально рассчитаны на режим «включено/выключено», хотя ими тоже можно прижать поток. В шариковых механизмах сложнее поймать точный момент, а частицы из теплоносителя быстрее изнашивают шар.

Регулировка потока воды нужна для контроля температуры и равномерного распределения теплоносителя по всей системе. При параллельном подключении нескольких приборов, если оставить все краны полностью открытыми, вода часто «пролетает» через первый радиатор и возвращается в котёл, практически не доходя до остальных. Для регулировки достаточно одного крана или вентиля на обратке — так достигается более точная балансировка, чем регулировкой подачи.

Характеристики

Характеристики этой модели позволяют быстро понять, в каких условиях её лучше применять и чем она отличается от других решений в линейке EUROPRODUCT.

• Тип: панельный радиатор 22 тип (две панели + конвектор).
• Размер: высота 500 мм, ширина 500 мм — удобный «квадрат» под стандартные подоконники.
• Материал: холоднокатаная сталь с защитным покрытием.
• Цвет: белый, универсальный для большинства интерьеров.
• Толщина стали: 1 мм.
• Теплоотдача: 926 Вт при ΔT = 50 °C по паспортным данным.
• Объём воды: около 2,4 л внутри панелей и конвектора.
• Подключение: боковое подключение с резьбами 1/2".
• Макс. рабочее давление: до 10 бар, давление на разрыв — 13 бар.
• Страна производитель: Китай, фирма EUROPRODUCT
• Комплектация: поставляется с креплением, заглушкой 1/2 и краном Маевского для спуска воздуха.

По сути, это компактный радиатор стальной для небольших помещений: кухни, кабинета, детской, коридора. При подборе важно учитывать не только размеры, но и реальную температуру подачи в вашей системе — именно от неё зависит, будет ли заявленная мощность выдаваться в полном объёме.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500 помогает перевести паспортные цифры в понимание, насколько фактически хватит прибора. В характеристиках указаны заводские значения, и здесь ключевую роль играет маленький значок Δ50. Многие сайты по умыслу или по незнанию не указывают его или заменяют обычным значком температуры, и покупатель думает, что речь просто про горячий теплоноситель.

Знакомьтесь: это Δ — дельта. В нашем случае она обозначает разницу между температурой теплоносителя и средней комнатной температурой. При Δ50 температура подачи будет около 75 °C — вроде бы отлично для цифр, но для большинства систем это уже очень высокое значение и совсем не экономичный режим.

Надеяться на такие расчёты — всё равно что пытаться зажигалкой прогреть комнату: формально тепло есть, но стоимость этого удовольствия выходит запредельной. Для многих котлов стабильная подача 75 °C недостижима в обычной эксплуатации, а там, где достижима, приводит к полуторократным перерасходам топлива и повышенной нагрузке на оборудование.

Оптимальная температура, по мнению практикующих мастеров-сантехников, на подаче — около 55 °C. Это примерно на 26 % меньше, чем при Δ50, но падение мощности идёт не по прямой. В расчётах используют дополнительный коэффициент 1,3. В результате наш прибор мощностью 926 Вт при паспортной Δ50 в реальных условиях с подачей 55 °C будет выдавать около 477 Вт.

Все расчёты теплоотдачи хорошо видно на картинке выше: там приведены значения для разных температурных графиков, а не только для «идеальных» 75 °C. Важно понимать, что 477 Вт — это уровень «впритык», без каких-либо запасов. Для комфортной эксплуатации стоит учитывать в расчётах минимум +10 % на запас, +10 % на периоды, когда температура на улице опускается ниже −20 °C, и ещё +15–20 % для угловых комнат с двумя внешними стенами.

Если взять популярную методику «100 Вт на 1 квадратный метр», такой стальной радиатор при реальной подаче 55 °C обогреет неугловую комнату без запаса площадью примерно 4,77 квадратных метра. Это усреднённый ориентир, без учёта утепления дома, высоты потолков и количества окон, но он позволяет не ошибиться в разы.

Следует отметить, что производители высчитывают мощность по разным стандартам, и нам неизвестны все детали таких замеров и их точность. Иногда данные берутся из полуофициальных источников. Наше субъективное мнение: заявленная теплоотдача 926 Вт для этого типоразмера может быть несколько завышена, поэтому разумно сделать на это сноску и не экономить на запасе по мощности.

Если вы планируете купить такой панельный радиатор 22 тип высота 500 мм, ширина 500 мм с боковое подключение, ориентируйтесь не только на цифру теплоотдача 926 Вт в описании, но и на реальные температурные режимы котла и особенности вашего дома. Цена в Киеве и Харькове с доставкой по Украине зависит от курса и акций, актуальные значения всегда указаны на сайте. Удобнее всего сравнивать модели в магазине радиаторов «Крантик» — в интернет-магазине сантехники и отопления Krantik.com.
