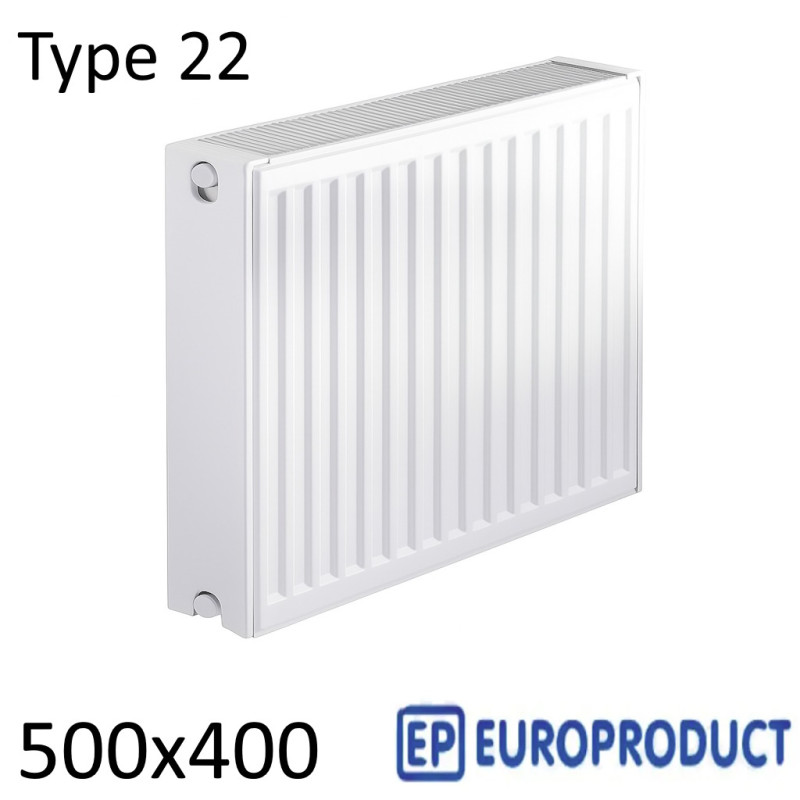

Стальной радиатор EUROPRODUCT 500х400 мм, Тип 22 боковое подключение

Если вы подбираете современный радиатор для отопления квартиры или дома и смотрите на компактные модели, то Радиатор стальной тип 22 500х400 Боковое (EUROPRODUCT) как раз из этой категории: аккуратный размер, приличная теплоотдача и понятная схема подключения. Ниже разберём, чем такая стальная батарея хороша, какие у неё слабые места и на какую площадь реально можно рассчитывать при разных температурах подачи.

Содержание

• Тема 1. Плюсы и минусы
• Тема 2. Схема подключения
• Тема 3. Характеристики
• Тема 4. Теплоотдача и расчеты

Плюсы и минусы

Преимущества и недостатки стального радиатора отопления важно понимать до покупки, особенно когда речь про панельный радиатор небольшого размера. У стальной конструкции свои сильные стороны, но и ограничения тоже есть.

Плюсы стальных панельных радиаторов:

• Простота монтажа. Радиатор для отопления типа 22 легко повесить на стену, в комплект входят стандартные крепления, заглушка и кран Маевского.
• Чуть выгодней цена. По сравнению с секционными моделями похожей мощности стальной радиатор обычно обходится немного дешевле, особенно в распространённых размерах 500×400.
• Большой выбор размеров без скрутки. Не нужно докручивать секции: просто выбираете высоту 500 мм и ширину 400 мм или любой другой типоразмер из линейки.
• Быстрый прогрев помещения. Тонкие панели быстро набирают температуру и так же быстро отдают её комнате, что удобно при прерывистом отоплении.
• Эстетичный внешний вид. Плоская лицевая панель, аккуратные ребра конвектора и белый цвет хорошо вписываются в интерьер без лишних «гармошек».
• Равномерное распределение тепла. За счёт конвекции тепло идёт не только «лучом» от поверхности, но и потоком тёплого воздуха, поднимающегося вдоль панели.
• Удобство транспортировки. Цельный корпус легче переживает перевозку транспортными компаниями, чем секционная батарея, у которой каждый удар приходится на резьбы и прокладки.

Минусы, о которых стоит помнить:

• Низкая стойкость к гидроударам. Резкие скачки давления вреднее для панелей, чем для некоторых секционных моделей, поэтому стальная батарея любит аккуратную работу котла и насоса.
• Чувствительность к сырости. В сырой ванной комнате стальной корпус быстрее ржавеет: здесь лучше использовать специализированные решения или ставить радиатор так, чтобы на него не попадала вода.
• Меньшая тепловая инерция. Остывает такой прибор тоже быстро: если котёл выключили, запас тепла в металле и воде небольшой.
• Подверженность коррозии. Сталь реагирует на кислород и агрессивные примеси в теплоносителе, поэтому важны нормальная подготовка воды и отсутствие частых сливов.
• Нельзя полностью сливать воду из системы. При длительном простаивании с пустым радиатором внутри активнее идёт коррозия, особенно по сварным швам и в нижних коллекторах.
• Требовательность к качеству теплоносителя. Грубая грязь и окалина со временем забивают узкие каналы конвектора, снижают теплоотдачу и могут привести к протечкам.

Если система отопления собрана аккуратно, давление в пределах нормы и нет привычки каждый сезон полностью сливать воду, панельный радиатор отрабатывает свой ресурс честно и предсказуемо.

На схеме выше показано, из чего состоит стальной радиатор: две штампованные панели, конвекторные ребра для усиления теплоотдачи, верхний и нижний коллекторы, боковые заглушки и кран Маевского для стравливания воздуха из системы.

Схема подключения

Схема отопления и подключения радиаторов напрямую влияет на комфорт в доме. Один и тот же стальной радиатор может работать по-разному, если его подключить диагонально, боковым или нижним способом.

Классический вариант — диагональное подключение: подача сверху по диагонали, обратка снизу с противоположной стороны. Так панельный радиатор прогревается максимально равномерно по всей длине. Боковое подключение удобнее в старых системах, где трубы заходят с одной стороны, а нижнее боковое — аккуратнее смотрится в новой разводке, когда подводка спрятана в полу.

В стальных радиаторах с нижним подключением часто используют узел, который в быту называют кран бинокль или «узел нижнего подключения». Он объединяет подачу и обратку в одном компактном блоке под прибором. На радиатор обычно ставят запорную арматуру: кран американка, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Все эти краны снабжены американками, которые позволяют в любой момент отсоединить стальную батарею, заменить узел или снять прибор для ремонта без слива всей системы.

По конструкции арматура бывает прямой и угловой, с шариковым или вентильным механизмом. Вентильные решения дороже, зато дают более плавную регулировку потока воды. Шариковые, они же полуоборотные, изначально сделаны под режим «включить/выключить», но ими тоже можно подстроить расход. Просто найти «тот самый» момент чуть сложнее, а поток воды с частицами быстрее изнашивает шар.

Регулировка потока воды нужна не только ради красоты шкалы на термоголовке. При параллельном подключении нескольких приборов, если оставить все краны полностью открытыми, вода может идти по пути наименьшего сопротивления через первый радиатор и возвращаться в котёл, почти не доходя до остальных. Поэтому обычно регулируют именно кран на обратке: так проще добиться равномерного распределения теплоносителя по всей системе.

Характеристики

Чтобы быстро сориентироваться по параметрам, удобно смотреть на сухие цифры: тип, размеры, давление, теплоотдача и страна производства.

• Тип: панельный радиатор тип 22 (двойная панель с конвектором).
• Размер: высота 500 мм, ширина 400 мм, компактный корпус для небольших помещений.
• Материал: холоднокатаная сталь с защитным покрытием.
• Цвет: белый, универсальный для большинства интерьеров.
• Толщина стали: 1 мм, подобрана под рабочее давление системы.
• Теплоотдача: 741 Вт при ΔT = 50 °C по паспортным данным.
• Объём воды: около 1,9 л, что уменьшает инерцию и ускоряет отклик на регулировку.
• Подключение: боковое подключение с резьбой 1/2".
• Макс. рабочее давление: до 10 бар, испытательное давление на разрыв около 13 бар.
• Страна производитель: Китай, фирма EUROPRODUCT
• Комплектация: поставляется с креплением, заглушкой 1/2 и краном Маевского для спуска воздуха.

По размеру 500×400 такой стальной радиатор удобно ставить под невысокие подоконники, в коридорах или небольших комнатах, где важнее не мощность «с запасом», а аккуратное размещение по габаритам.

Теплоотдача и расчеты

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500 помогает понять, насколько заявленная мощность близка к реальной. В характеристиках указаны заводские паспортные значения, и здесь важно не пропустить маленький значок Δ50. Многие сайты либо не указывают его вообще, либо подменяют значок температуры, и клиент решает, что речь просто о горячем теплоносителе.

Знакомьтесь: это Δ — дельта. В Бытовом понимании она показывает разницу между температурой теплоносителя и средней комнатной температурой. Для Δ50 это означает, что при условном комнатном уровне около 20–21 °C температура подачи будет около 75 °C. На бумаге цифра выглядит красиво, а вот в жизни подача 75 °C — это уже «кипяток» и очень щедрый расход топлива.

Если ориентироваться только на мощности при Δ50, то надеяться на эти значения всё равно что пытаться паяльником прогреть комнату: горячо, шумно и очень дорого по расходу энергоносителя. Для большинства бытовых котлов стабильная подача 75 °C либо труднодостижима, либо приводит к полуторократным перерасходам топлива и ускоренному износу оборудования.

Оптимальная температура по мнению практикующих мастеров-сантехников на подаче — около 55 °C. Она уже ниже паспортной Δ50 примерно на 26 %, но мощность падает не линейно, а с учётом коэффициента 1,3. В итоге наш радиатор номиналом 741 Вт при реальных 55 °C на подаче даёт примерно 381 Вт фактической теплоотдачи.

Все расчёты теплоотдачи хорошо видны в таблице выше: вы смотрите не только на строку Δ50, но и на пересчёт к более мягким температурным графикам. Важно понимать, что 381 Вт — это мощность «впритык», без запаса. Для комфортного подбора стоит закладывать примерно +10 % на запас, ещё +10 % на периоды сильных морозов, когда на улице ниже −20 °C, и добавлять 15–20 % для угловых комнат или помещений с большим остеклением.

Если исходить из усреднённого подхода «100 Вт на 1 квадратный метр», то стальной радиатор этой модели теоретически обогреет неугловую комнату площадью около 3,81 квадратных метра без учёта запаса. С учётом поправок на утепление, высоту потолка и количество окон такие расчёты стоит воспринимать как рабочую отправную точку, а не как строгую истину.

Следует учитывать, что разные производители считают мощность по разным стандартам, деталей этих замеров мы не видим, а часть цифр может приходить из полуофициальных или устаревших источников. Наше субъективное мнение: заявленная теплоотдача 741 Вт для данного типоразмера выглядит слегка завышенной, поэтому разумно делать на это сноску и не экономить на запасе по мощности.

В итоге схема подключения, характеристики, схема подключения, таблица расчетов мощности и реальные условия эксплуатации должны рассматриваться вместе: только так стальная батарея будет работать предсказуемо и без сюрпризов.

Если вам нужно купить компактный стальной радиатор тип 22 высота 500 мм, ширина 400 мм с боковое подключение под конкретную комнату, обращайте внимание не только на цифры теплоотдачи 741 Вт, но и на реальные температурные режимы котла. Цена такого решения в Киеве и Харькове с доставкой по Украине указана на сайте, а подробные характеристики, схема подключения и таблица расчетов мощности собраны в описании товара. Удобнее всего сравнивать модели в магазине радиаторов «Крантик» — в интернет-магазине сантехники и отопления Krantik.com.
