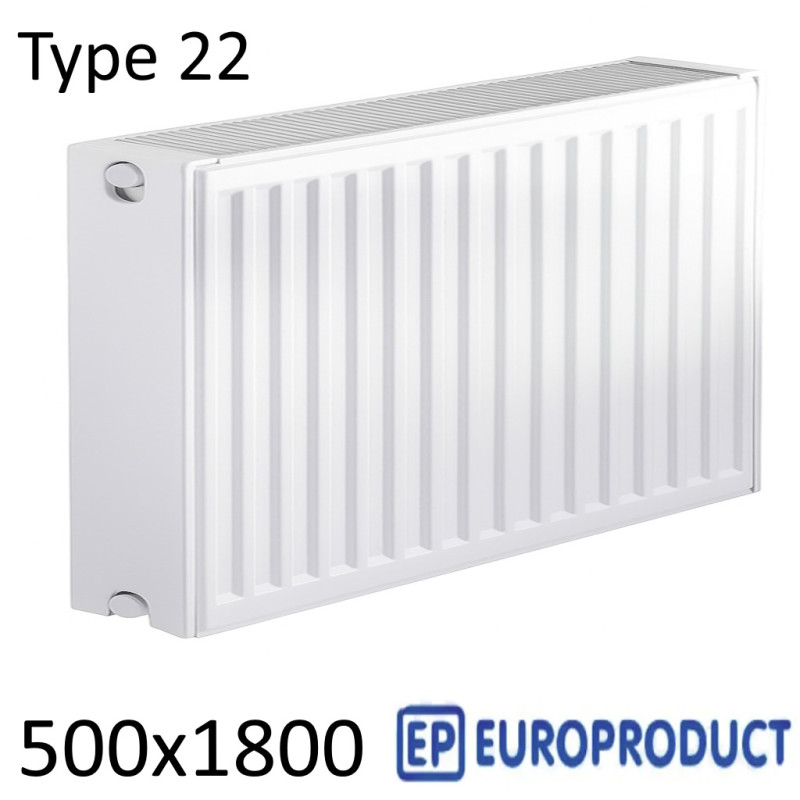

Стальной радиатор EUROPRODUCT 500х1800 мм, Тип 22 боковое подключение

Радиатор отопления тип 22 500х1800 с боковым подключением — это уже не просто «белая железка под окном», а продуманный прибор для тех, кто хочет понимать, за что платит, какую теплоотдачу получает и как такая стальная батарея поведёт себя в реальных условиях эксплуатации.

Содержание

• Плюсы и минусы стального радиатора
• Как подключить радиатор
• Характеристики модели 22 500х1800
• Таблица расчётов и теплоотдача

Плюсы и минусы радиатора

Если коротко, панельный радиатор такого формата выбирают за сочетание размеров 500×1800 мм, приличную паспортную теплоотдачу 3334 Вт и аккуратный внешний вид, который нормально смотрится и в квартире, и в частном доме. Ниже разберём основные преимущества и слабые места, чтобы вы понимали, когда стальной радиатор — удачное решение, а когда стоит присмотреться к альтернативам.

Основные плюсы:

• Простота монтажа. Панельный радиатор уже укомплектован крепежом, заглушкой и краном Маевского, поэтому мастеру остаётся только повесить его на стену, подключить подающую и обратную линию и выгнать воздух.
• Чуть выгоднее цена. По сравнению с секционными моделями той же мощности стальная батарея часто обходится немного дешевле, особенно если нужна большая ширина 1800 мм без дополнительных соединений.
• Большой выбор размеров. Для типовых оконных проёмов удобно подобрать радиатор стальной нужной высоты и ширины без докрутки секций и лишних стыков, которые в будущем могут стать местом протечки.
• Быстрый прогрев помещения. Тонкие стальные панели быстро выходят на рабочую температуру, поэтому в комнате заметно теплеет буквально через короткое время после включения котла.
• Эстетичный внешний вид. Ровный корпус, белое заводское покрытие и небольшая глубина позволяют органично вписать такой радиатор для отопления в современный интерьер без лишнего «шумного» дизайна.
• Равномерное распределение тепла. За счёт конвекции воздух прогревается не только рядом с прибором, а поднимается вверх по всей высоте стены, уменьшая холодные зоны внизу.
• Удобная транспортировка. В отличие от секционных батарей, панельный радиатор идёт цельным блоком и меньше страдает от ударов и вибраций при перевозке транспортными компаниями.

• Низкая стойкость к гидроударам. Рабочее давление до 10 бар и давление на разрыв 13 бар подразумевают аккуратную эксплуатацию; для старых «боевых» стояков с резкими скачками такой вариант может быть рискованным.
• Чувствительность к сырости. В ванной комнате, сыром подвале или неотапливаемой даче стальной радиатор быстрее ржавеет снаружи и изнутри, особенно если покрытие периодически повреждается.
• Меньшая тепловая инерция. По сравнению с чугуном стальная батарея быстрее остывает после выключения котла, поэтому «запаса тепла» в ней практически нет.
• Подверженность коррозии. Обычная холоднокатаная сталь плохо переносит частое подмешивание свежей воды и кислорода, поэтому дольше всего панельный радиатор живёт в закрытых системах отопления.
• Нельзя полностью сливать воду. При длительном простое (например, в межсезонье) лучше оставлять систему заполненной, иначе внутренние поверхности активно ржавеют.
• Чувствительность к качеству теплоносителя. Грубая взвесь и грязь быстрее забивают узкие каналы, а агрессивная химия подтачивает металл, что актуально для некоторых центральных систем.

В нормальных условиях эксплуатации, при аккуратном обращении с системой и текущем обслуживании такой стальной радиатор служит достаточно долго, но чудес от него ждать не стоит — он рассчитан на комфортную работу в адекватных по давлению и качеству теплоносителя сетях.

Как подключить радиатор

Классические варианты подключения три: диагональное (подача сверху, обратка снизу по диагонали), боковое и нижнее. Для радиаторов с нижним подключением применяют специальный кран «бинокль», он же узел нижнего подключения, который сразу объединяет подачу и обратку в одном компактном корпусе.

На подводке к стальному прибору почти всегда ставят запорную арматуру. Это может быть кран-американка, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Бывают прямые и угловые модели, под разную подводку труб. Внутри арматуры используется два основных типа механизма: вентильный и шариковый (полуоборотный).

Вентильные устройства дороже, зато позволяют плавно регулировать поток воды и точнее «подстроить» панельный радиатор под нужную температуру. Шариковые краны создавались в первую очередь для режима «открыто/закрыто», но на практике ими тоже иногда дросселируют поток. При этом сложно поймать нужное положение, а частицы мусора в теплоносителе быстрее изнашивают поверхность шара.

Обратите внимание на американки: все краны на картинке снабжены накидными гайками, благодаря которым можно безболезненно снять радиатор стальной с магистрали, заменить арматуру или обслужить узел нижнего подключения, не срезая трубы.

Регулировка потока воды нужна не только «для красоты», а чтобы добиться равномерного распределения теплоносителя по всей системе. При параллельном подключении нескольких приборов, если оставить все краны полностью открытыми, вода легко проскочит через первый радиатор и уйдёт обратно в котёл, почти не доходя до остальных. Поэтому в большинстве схем мастера прикрывают кран или вентиль именно на обратке: так регулировка получается более точной и стабильной.

Характеристики

Чтобы не гадать по каталогу, сведём основные характеристики конкретной модели тип 22 высотой 500 мм и шириной 1800 мм с боковым подключением в удобный список.

• Материал: холоднокатаная сталь.
• Цвет: белый, заводская порошковая окраска.
• Тип: панельный радиатор 22 типа (две панели и конвектор).
• Высота: 500 мм.
• Ширина: 1800 мм.
• Толщина стали: 1 мм.
• Вес: 41,3 кг.
• Теплоотдача: 3334 Вт при режиме Δ50.
• Объём воды: 8,6 л.
• Страна производитель: Китай.
• Фирма:  EUROPRODUCT
• Тип подключения: боковое.
• Максимальное рабочее давление: до 10 бар.
• Давление на разрыв: до 13 бар.
• Комплектация: крепления, заглушка 1/2", кран Маевского для спуска воздуха.

По совокупности параметров такой радиатор стальной удобен как базовый прибор в частных домах и автономных системах, где давление не зашкаливает, а качество теплоносителя можно держать под контролем. Благодаря большой ширине он хорошо перекрывает зону под окном, уменьшает холодный поток от стекла и помогает отримать комфортный микроклимат без сильного перегрева.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

На картинке выше как раз приведена таблица расчётов мощности, где указан режим Δ50. Здесь важно понять один момент, который многие сайты либо опускают, либо трактуют неправильно. Знакомьтесь — это Δ, дельта. Если по-простому, Δ50 обозначает разницу между температурой теплоносителя и средней комнатной температурой, а не саму температуру подачи.

При Δ50 расчётный режим для радиатора — подача около 75 °C, а это много и с точки зрения комфорта, и с точки зрения расхода топлива. Для большинства современных котлов такая температура либо недостижима в обычном режиме, либо приводит к серьёзному перерасходу газа или другого топлива. И это ещё температура на входе в прибор, по пути от котла часть тепла теряется в трубах и обвязке.

На практике мастера-сантехники часто ориентируются на подачу порядка 55 °C. Это примерно на 26 % ниже, чем режим Δ50, но падение мощности получается ещё сильнее — его учитывают дополнительным коэффициентом около 1,3. В результате вместо паспортных 3334 Вт наш панельный радиатор в реальных условиях выдаёт примерно 1716 Вт.

Важно понимать: это расчёт «впритык», без запаса. Для честной оценки возможностей системы к полученному значению добавляют поправки. Обычно берут плюс 10 % на запас по мощности, ещё около 10 % на пониженную температуру наружного воздуха ниже −20 °C, а для угловых комнат с двумя наружными стенами закладывают дополнительно 15–20 %.

Если опираться на распространённое упрощение «100 Вт на 1 квадратный метр», то наши 1716 Вт тянут примерно на 17,16 м² неугловой комнаты без избыточного запаса. Это усреднённый ориентир: без учёта качества утепления, высоты потолков и количества окон. Производители считают мощность по разным стандартам, не всегда раскрывают детали замеров, а часть цифр в интернете вообще берётся из полуофициальных источников, поэтому заявленная теплоотдача нередко завышена и это стоит брать в расчёт с небольшой поправкой.

Итог простой: таблица расчетов мощности полезна, но воспринимать её нужно трезво. Стальная батарея в реальной системе с подачей 50–55 °C даёт меньше, чем написано в паспорте, и лучше сразу выбирать модель с разумным запасом по мощности, чем потом пытаться компенсировать недогрев экстремальной температурой теплоносителя.

Купить такой радиатор для отопления тип 22 высотой 500 мм и шириной 1800 мм с боковым подключением можно как для квартиры, так и для частного дома: производитель из Китая даёт приличную паспортную теплоотдачу 3334 Вт, а таблица расчетов мощности и схема подключения помогают заранее оценить, на какую площадь он рассчитан и как правильно его врезать в систему. Цена в Киеве и Харькове с доставкой по Украине зависит от сезона и акций, но в магазине радиаторов Krantik.com всегда можно уточнить актуальную стоимость и подобрать подходящую модель под ваши условия. Если нужен стальной радиатор с понятными характеристиками и честно расписанными плюсами и минусами, такой вариант в магазине сантехники и отопления Крантик — один из рабочих вариантов для обогрева дома.
