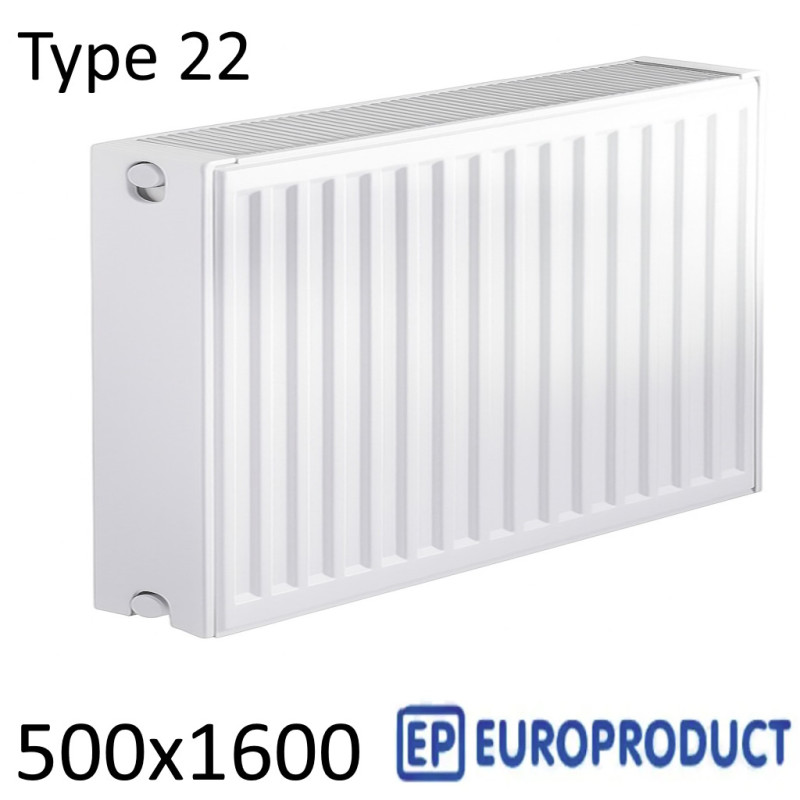

Стальной радиатор EUROPRODUCT 500х1600 мм, Тип 22 боковое подключение

Если вы подбираете Радиатор стальной под конкретные размеры и хотите понимать, что берёте не «кота в мешке», а продуманный прибор, стоит заранее разобрать его плюсы, минусы и реальные показатели теплоотдачи. Ниже по шагам разберём, чем хороша стальная батарея 22 типа 500х1600 с боковым подключением, какие есть нюансы эксплуатации и как по таблице расчётов мощности при Δ50 оценить, на какую площадь хватит паспортных 2963 Вт.

Содержание

• Плюсы и минусы
• Схема отопления и подключения радиаторов
• Характеристики
• Таблица расчетов теплоотдачи

Плюсы и минусы радиатора

Панельный радиатор 22 типа высотой 500 мм и шириной 1600 мм — это компактное и при этом мощное решение для квартиры или частного дома, когда нужен аккуратный радиатор для отопления под подоконник без лишних «гармошек» и скруток. Стальной радиатор такого формата занимает всю длину окна, закрывает холодную зону и даёт приличную теплоотдачу, не перегружая интерьер.

Плюсы стального радиатора:

• Простота монтажа. Стальная батарея приходит уже собранной панелью: повесили на кронштейны, подключили боковое подключение — и радиатор для отопления готов работать. Нет сложной сборки, как у секционных моделей.
• Немного выгодней цена по сравнению с секционными радиаторами. За ту же тепловую мощность панельный радиатор часто обходится дешевле, особенно если сравнивать с качественными алюминиевыми или биметаллическими секциями.
• Большой выбор по размерам без дополнительной скрутки. У стальных панелей есть линейка по высоте и ширине, поэтому проще подобрать формат 500х1600 мм под свой подоконник и получить нужную мощность без наращивания секций и лишних соединений.
• Быстрый прогрев помещения. Тонкие стенки и развитый конвекторный блок позволяют панельному радиатору быстро реагировать на изменение температуры теплоносителя: подача пошла — через несколько минут уже чувствуется тёплый поток.
• Эстетичный внешний вид. Плоская передняя панель, аккуратные боковые крышки и декоративная решётка сверху делают прибор незаметным фоном, который не спорит с отделкой и мебелью.
• Равномерное распределение тепла. За счёт конвекции тёплый воздух поднимается по всей ширине панели, без перегретых и «холодных» углов, как бывает у некоторых старых секционных батарей.
• Удобная транспортировка. Стальные панели хорошо переносят перевозку транспортными компаниями: цельная конструкция меньше боится вибраций и случайных ударов, чем хрупкие секционные радиаторы с множеством резьбовых соединений.

Минусы такого решения тоже есть:

• Низкая стойкость к гидроударам. При резких перепадах давления в централизованных сетях стенки панельного радиатора могут пострадать, поэтому 22 тип чаще рекомендуют для автономного отопления с контролируемым давлением.
• Чувствительность к сырости. В постоянно влажных помещениях (ванная, душевые зоны) стальная панель быстрее ржавеет снаружи, особенно если повреждена краска.
• В ванной комнате не рекомендуется. Из-за повышенной влажности и конденсата ресурс покрытия и металла сокращается, лучше использовать специальные полотенцесушители или другие решения.
• Меньшая тепловая инерция. Как только котёл останавливается и температура теплоносителя падает, панель остывает достаточно быстро. Запаса тепла, как у тяжёлых чугунных батарей, почти нет.
• Подверженность коррозии. Внутри стальной радиатор чувствителен к качеству воды: агрессивный теплоноситель и кислород ускоряют коррозию, особенно если систему часто сливают.
• Нельзя полностью сливать воду из системы. При длительном простое без теплоносителя внутренняя поверхность быстрее окисляется, поэтому в идеале систему оставляют заполненной круглый год.
• Требовательность к качеству теплоносителя. Грязная вода с окалиной и шламом забивает конвекторные каналы, из-за чего часть панели перестаёт нормально греть и фактическая мощность заметно падает.

Схема отопления и подключения радиаторов

Стальная батарея 500х1600 с боковым подключением хорошо вписывается в разные схемы отопления. Классический вариант — диагональное подключение: подача сверху с одной стороны, обратка снизу с противоположной. При такой схеме панельный радиатор прогревается максимально равномерно по всей длине.

В реальных системах часто используют и другие варианты: нижнее боковое подключение (когда трубы подведены по полу) или стандартное боковое, когда подача и обратка заходят с одного бока. Для стальных радиаторов с нижним подключением ставят кран «бинокль», более известный как узел нижнего подключения. Он совмещает в себе подачу, обратку и запорную арматуру в одном компактном корпусе.

На радиатор обычно устанавливают разную запорную арматуру: кран американка, классический радиаторный кран, радиаторный вентиль, клапан с термоголовкой. Все эти краны бывают прямыми и угловыми, что позволяет аккуратно вывести трубы от стены или пола. Важно понимать разницу в механизме: вентильные устройства дороже, но позволяют более плавно регулировать поток воды, а значит — точнее выставить температуру.

Шариковые краны, они же полуоборотные, по сути созданы для режима «включено/выключено». Ими тоже можно немного поджать поток воды, но попасть в нужный момент сложнее, а твёрдые частицы в теплоносителе быстрее изнашивают шар. Поэтому для точной настройки потока лучше использовать именно радиаторный вентиль или клапан с термоголовкой.

Обратите внимание на американки: все краны на картинке снабжены накидными гайками, которые позволяют в любой момент раскрутить узел, снять стальной радиатор или заменить конкретный кран без разборки всей системы. Это сильно облегчает обслуживание и ремонт.

Регулировка потока воды нужна не только для комфорта, но и для гидравлической балансировки. При параллельном подключении нескольких панелей, если оставить все краны полностью открытыми, вода может пройти по первому радиатору и вернуться в котёл, не «дотягиваясь» до остальных. Поэтому сантехники обычно дросселируют именно кран на обратке: так регулировка получается более точной, а теплоноситель равномерно распределяется по всей системе.

Характеристики

Чтобы понимать, что именно вы ставите под окно, удобно собрать ключевые параметры в одном списке. Это помогает сравнить разные стальные радиаторы одинакового типа и подобрать подходящую модель по размеру и мощности.

• Материал: холоднокатаная сталь.
• Тип: 22 (две панели с конвектором).
• Высота: 500 мм.
• Ширина: 1600 мм (формат 500х1600).
• Толщина стали: 1 мм.
• Мощность при ΔT = 50 °C: теплоотдача 2963 Вт.
• Объём воды: 7,7 л.
• Страна производитель: Китай, бренд (EUROPRODUCT).
• Подключение: боковое подключение.
• Макс. рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: кронштейны для крепления, заглушка 1/2" и кран Маевского для спуска воздуха.

По этим данным легко сверить, подходит ли панельный радиатор под ваши условия: по высоте под подоконник, по ширине под стену, по мощности — под требуемую площадь помещения. Для ориентировочных расчётов часто используют усреднённую цифру 100 Вт на 1 квадратный метр, но ниже расскажем, почему к этому нужно относиться с запасом.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

В таблице расчетов теплоотдачи стальных радиаторов тип 22 высота 500 обычно указывают паспортную мощность при Δ50. Здесь важно понять, что значок Δ — это не просто обозначение температуры теплоносителя. Δ50 означает разницу между температурой воды в радиаторе и среднекомнатной температурой, а не просто «подача 50 градусов».

Если перевести это на понятный язык, то при Δ50 температура подачи будет около 75 °C. Для большинства современных котлов такая температура либо недостижима в нормальном режиме, либо приводит к заметному перерасходу топлива. Расчёты «по паспорту» в этом режиме похожи на попытку прогреть комнату паяльником: теоретически тепло есть, но работать так постоянно невыгодно.

На практике мастера-сантехники часто ориентируются на подачу около 55 °C. Это примерно на 26 % ниже, чем при Δ50, и дополнительно учитывается коэффициент снижения мощности порядка 1,3. В результате стальной радиатор мощностью 2963 Вт по паспортной таблице при реальных 55 градусах на подаче даст порядка 1525 Вт фактической теплоотдачи.

Важно понимать: эти 1525 Вт — это значение «впритык», без запаса. Для комфортного запаса по мощности обычно добавляют около 10 % на непредвиденные потери, ещё 10 % — на пониженную температуру на улице ниже −20 °C, а для угловых комнат закладывают дополнительно 15–20 % из-за остывающих стен. Поэтому один стальной радиатор 22 типа 500х1600 по реальной мощности подходит примерно на 15,25 квадратных метра неугловой комнаты без запаса, а для более сложных условий разумно рассматривать дополнительную панель или более мощную модель.

Есть ещё один момент: производители считают теплоотдачу по разным стандартам и не всегда подробно рассказывают, как именно проводились замеры. Иногда данные берутся из полуофициальных источников, и фактические показатели в реальной системе могут отличаться. Наше субъективное мнение — заявленная теплоотдача 2963 Вт слегка завышена, поэтому к таблице расчетов мощности стоит относиться как к ориентиру и обязательно делать поправку под свои условия, качество теплоносителя и утепление дома.

Подводя итог: стальная батарея 22 типа 500х1600 с боковым подключением — это удобный в монтаже вариант, который легко вписывается под стандартный подоконник, даёт приличную теплоотдачу и позволяет по таблице расчетов мощности при Δ50 прикинуть нужное количество секций или панелей. С учётом особенностей Δ, реальной температуры подачи и запаса по площади такой стальной радиатор для отопления стоит выбирать осознанно, опираясь на характеристики, схему подключения и данные таблицы расчетов теплоотдачи.
