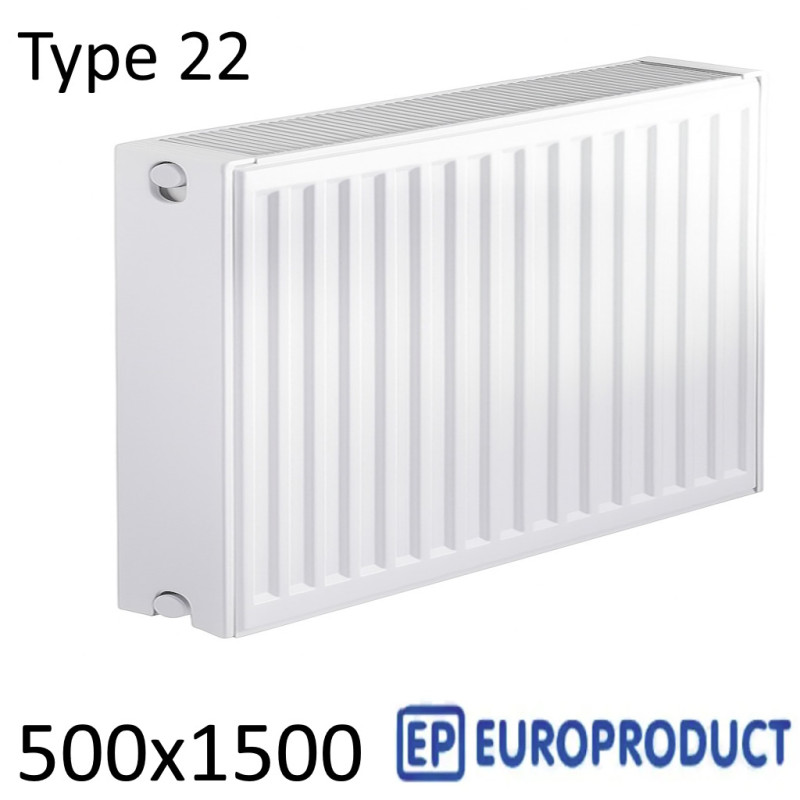

Стальной радиатор EUROPRODUCT 500х1500 мм, Тип 22 боковое подключение

Стальной радиатор тип 22 500х1500 Боковое (EUROPRODUCT) — это формат для тех, кто подбирает радиатор для отопления под широкое окно и хочет совместить высоту 500 мм, длину 1500 мм, боковое подключение и паспортную теплоотдачу 2778 Вт без лишних усложнений системы.

Содержание

• Плюсы и минусы стального радиатора
• Схема подключения радиаторов отопления
• Характеристики
• Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Плюсы и минусы стального радиатора

Когда речь идёт о выборе стальной батареи для дома, важнее всего не красивый рекламный слоган, а то, насколько легко прибор монтируется, как быстро он прогревает комнату и как вписывается в интерьер. Панельный радиатор 22 типа высотой 500 мм и шириной 1500 мм как раз относится к таким практичным решениям: длинная панель под широким подоконником закрывает большую площадь без сборки из секций.

Плюсы: монтаж довольно простой — прибор вешается на кронштейны, к боковым патрубкам подводятся трубы, ставится запорная арматура, после чего систему можно заполнять и запускать. По цене такой панельный радиатор нередко выходит немного выгоднее, чем секционные модели сопоставимой мощности, при этом не нужно заниматься дополнительной скруткой. Большой выбор типоразмеров позволяет сразу взять вариант 500х1500, который встаёт под окно без «костылей». За счёт конвекции и излучения стальной радиатор быстро прогревает помещение: воздух идёт вверх через конвекторную часть, а нагретые панели отдают тепло стене и предметам. Внешний вид аккуратный и спокойный — плоская панель не выпирает и не спорит с дизайном комнаты. При транспортировке цельносварная конструкция лучше переносит тряску и удары, чем длинный секционный блок, поэтому при доставке транспортными компаниями риск повреждения ниже.

Минусы: как и большинство панельных моделей, такой прибор чувствителен к сильным гидроударам — если система часто «стреляет» давлением, срок службы может сократиться. Сталь не любит постоянную сырость: в не проветриваемых влажных помещениях коррозия развивается быстрее, поэтому в ванной комнате подобные решения обычно не рекомендуют. Тепловая инерция ниже, чем у чугунных батарей: котёл остановился — и радиатор заметно остывает. Есть подверженность коррозии при частой подмене воды и доступе кислорода внутрь. Нельзя надолго полностью сливать воду из системы: сочетание воздуха и голого металла внутри приводит к ускоренному ржавлению. Добавим ещё один момент, который часто забывают: прибор достаточно требователен к качеству теплоносителя — без фильтра и грязевика твёрдые частицы быстрее изнашивают краны и узлы, особенно если активно регулировать поток воды.

Схема подключения радиаторов отопления

Схема подключения радиаторов отопления напрямую влияет на то, насколько равномерно прогревается панель по всей длине и что в итоге будет с температурой в помещении. Для длинного прибора шириной 1500 мм это особенно важно: неправильная обвязка легко превращает половину секции в чуть тёплый «довесок».

Классический вариант — диагональное подключение, когда подача заходит сверху с одной стороны, а обратка выходит снизу по диагонали. Такое решение обеспечивает наиболее равномерный прогрев даже длинных панелей. Нижнее боковое и полноценное нижнее подключение применяют там, где хочется максимально спрятать трубы. Боковое подключение, которым оснащён этот радиатор для отопления, выбирают, когда обе магистрали приходят с одной стороны и важна простая и понятная обвязка.

В стальных моделях с нижним подключением часто используют кран «бинокль», который также называют узлом нижнего подключения: через него подаётся и уходит теплоноситель. На любой панельный радиатор ставят запорную арматуру: это может быть кран американка, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Бывают прямые и угловые варианты под разную разводку. По механизму работы арматура делится на шариковую и вентильную: вентильные решения дороже, но позволяют более плавно регулировать поток воды; шариковые (полуоборотные) изначально предназначены для режима «открыто–закрыто», но на практике ими тоже иногда поджимают проток. В шариковых кранах сложнее поймать тонкий режим, а твёрдые частицы в воде быстрее изнашивают шар.

Практически все такие краны снабжены американками, которые дают возможность безболезненно снять или заменить радиатор стальной, не разрезая трубу. Регулировка потока воды важна и для комфорта, и для гидравлической балансировки системы: при параллельном подключении, если оставить всё полностью открытым, вода может пройти по первому прибору и вернуться в котёл, почти не попав в остальные. Чтобы этого не происходило, достаточно одного крана или вентиля, и чаще всего регулировку делают по обратке — так проще точно выставить нужный режим.

Характеристики

Технические характеристики показывают, на что реально способен конкретный прибор, и помогают правильно использовать таблицу расчетов мощности при выборе стальной батареи под комнату.

• Тип: панельный радиатор 22 типа.
• Назначение: радиатор для отопления жилых и офисных помещений.
• Габариты: высота 500 мм, ширина 1500 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1 мм.
• Теплоотдача: 2778 Вт при ΔT = 50 °C по паспортным данным.
• Объём воды: около 7,2 л.
• Страна производитель: Китай, фирма EUROPRODUCT.
• Подключение: боковое подключение.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления, заглушка 1/2" и кран Маевского.

Благодаря длине 1500 мм и заявленной тепловой мощности этот панельный радиатор способен закрыть потребности комнаты средней площади, если учесть реальные теплопотери и правильно подобрать схему подключения.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500 позволяет не гадать «на глаз», а понять, насколько действительно хватит этого прибора в живой системе отопления. В характеристиках указаны паспортные заводские значения, как и у конкурентов, но важно понимать, на каких условиях они получены.

Многие сайты по умыслу или по незнанию не указывают значок Δ50 или воспринимают его как просто температуру теплоносителя и заменяют знаком градуса. Знакомьтесь: это Δ, дельта. Вкратце она показывает разницу между температурой воды в приборе и средней температурой воздуха в помещении. Когда в таблице написано Δ50, подразумевается, что подача на входе в радиатор около 75 °C, а в комнате — примерно 20–21 °C. Это очень высокий режим и явно не экономичный: рассчитывать на него постоянно — всё равно что пытаться утюгом прогреть комнату, теоретически тепло есть, но по расходу топлива выходит дорого.

Нужно помнить, что указана температура теплоносителя именно на входе в радиатор, а не на выходе из котла — по дороге часть тепла съедают трубы и стояки. Оптимальная температура, которую сантехники чаще всего называют в реальных системах, — около 55 °C на подаче. Формально это на 26 % ниже, чем при Δ50, но тепловая мощность падает не линейно: учитывается ещё коэффициент 1,3. В итоге наш прибор с паспортной мощностью 2778 Вт (а если купите, то уже ваш) при подаче 55 °C будет выдавать примерно 1430 Вт. Нагляднее всего это видно именно в таблице расчетов мощности, где сведены данные по разным режимам.

Важно понимать, что 1430 Вт — это мощность «впритык», без запаса. В реальном доме или квартире стоит добавить к расчётам минимум +10 % запаса, ещё +10 % на морозы ниже −20 °C и +15–20 % для угловых комнат и холодных наружных стен. Если взять популярное упрощение 100 Вт на 1 м², такой прибор способен обогреть не угловую комнату без запаса площадью примерно 14,3 квадратных метра. Это усреднённые показатели для грубой оценки, без учёта утепления, высоты потолка и количества окон.

Кроме того, производители используют разные стандарты испытаний, не всегда раскрывают все нюансы замеров, а часть цифр попадает в интернет из полуофициальных источников. Наше субъективное мнение: заявленная теплоотдача часто немного завышена, поэтому разумнее закладывать небольшой запас мощности и ориентироваться не только на «идеальные» значения из каталога.

Если коротко подытожить: перед нами стальная батарея 22 типа высотой 500 мм и шириной 1500 мм, с боковым подключением, паспортной теплоотдачей 2778 Вт и производством в Китае. Характеристики, схема подключения радиаторов отопления и таблица расчетов мощности позволяют понять, насколько такой прибор подойдёт именно под ваши условия.

Формат «Куплю батарею отопления — это к нам» здесь вполне уместен: в магазине радиаторов «Крантик» можно заказать этот стальной прибор 22 типа с боковым подключением, уточнить цену в Киеве и Харькове, а также оформить доставку по Украине. В карточке товара собраны характеристики, приведена схема подключения и есть таблица расчетов мощности, чтобы проще было определиться с выбором.

Если вы подбираете радиатор под габариты или под расчётную мощность — загляните в раздел стальных радиаторов на Krantik.com. Там удобно сравнить модели по размерам, тепловой мощности и типу подключения перед покупкой.
