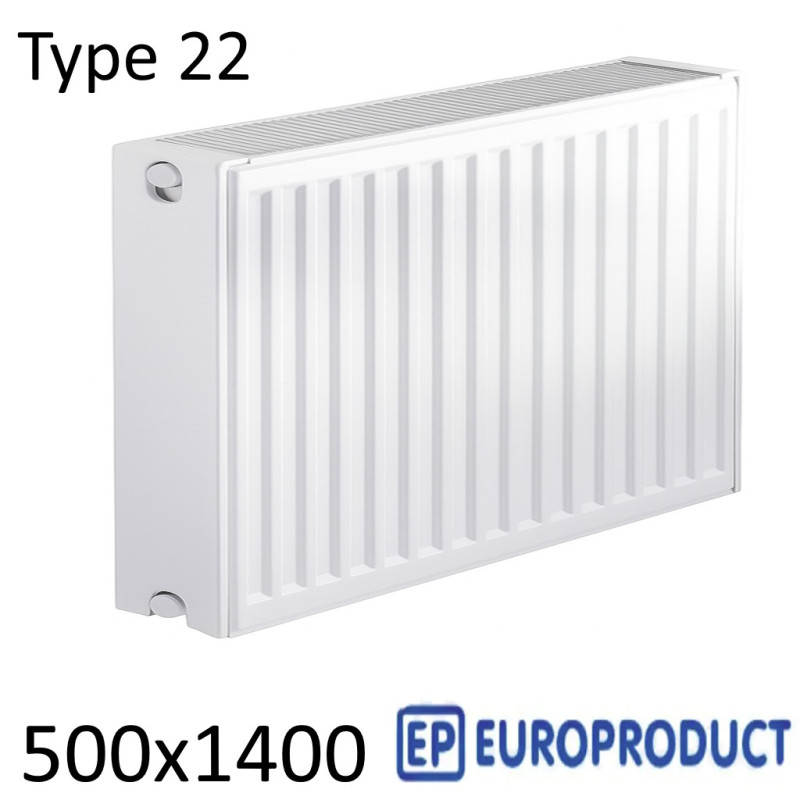

Стальной радиатор EUROPRODUCT 500х1400 мм, Тип 22 боковое подключение

Радиатор отопления 22 тип 500х1400 Боковое (EUROPRODUCT) — это стальная панельная батарея для тех, кто подбирает радиатор для отопления под широкий подоконник около 1400 мм и хочет совместить компактный размер по высоте 500 мм с паспортной теплоотдачей 2593 Вт и аккуратным внешним видом.

Содержание

• Преимущества и недостатки стального радиатора отопления
• Как подключить радиатор
• Характеристики
• Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Преимущества и недостатки стального радиатора отопления

Если смотреть на этот радиатор стальной без лишней романтики, это рабочий инструмент: важно, чтобы монтаж был понятен, комната прогревалась быстро, а внешний вид не спорил с ремонтом. Стальная батарея панели 22 типа высотой 500 мм и шириной 1400 мм как раз закрывает задачу, когда нужна одна длинная панель вместо нескольких коротких секций.

Плюсы: простота монтажа — стальной радиатор вешается на кронштейны, к боковому подключению подводятся две трубы, дальше остаётся только обвязать запорной арматурой. Цена в сравнении с секционными радиаторами при сопоставимой мощности обычно немного выгоднее, а большой выбор размеров позволяет взять готовый 500х1400 без дополнительной скрутки секций. Быстрый прогрев помещения обеспечивается за счёт сочетания конвекции и излучения: панели греют стену и предметы, а конвекторная часть поднимает тёплый воздух вверх и распределяет его по комнате. Внешний вид достаточно строгий и аккуратный — панельный радиатор не перетягивает внимание, его легко вписать в современный интерьер. При транспортировке цельносварная конструкция лучше переносит удары и тряску, чем длинный секционный блок, поэтому при доставке транспортными компаниями риск повреждения ниже.

Минусы: у панельных моделей ниже стойкость к жёстким гидроударам, если система «стреляет» давлением, срок службы может сокращаться. Сталь чувствительна к сырости: в очень влажных помещениях без вентиляции коррозия развивается быстрее, поэтому в ванной комнате такую стальную батарею ставят неохотно. Тепловая инерция ниже, чем у чугунных приборов — при остановке котла радиатор остывает довольно быстро. Есть подверженность коррозии при частой подмене воды и доступе кислорода. Нельзя надолго полностью сливать воду из системы: сухой металл внутри и воздух в контуре только ускоряют разрушение. Дополнительно можно отметить, что прибор достаточно требователен к качеству теплоносителя — при отсутствии фильтра и грязевика мелкие частицы быстрее изнашивают краны и узлы, особенно если ими активно регулируют поток.

Как подключить радиатор

От того, как подключить радиатор, напрямую зависит равномерность прогрева по всей длине и комфорт в комнате. Для длинной панели 22 типа шириной 1400 мм правильная схема особенно важна: при неудачной обвязке один край может быть горячим, а другой — едва тёплым.

Радиаторы обычно подключаются по трём основным схемам. Диагональное подключение — подача сверху с одной стороны, обратка снизу с противоположной — даёт максимально равномерный прогрев даже длинных приборов. Нижнее боковое и полноценное нижнее подключение удобны там, где нужно спрятать трубы и оставить на виду только аккуратный корпус. Боковое подключение, которое имеет эта модель, используют, когда обе трубы подводятся с одной стороны и важно уложиться в конкретный узел под подоконником.

В стальных радиаторах с нижним подключением часто используют кран бинокль, известный также как узел нижнего подключения: через него организуют подачу и обратку снизу. На любой радиатор для отопления ставят разнообразную запорную арматуру. На картинках выше показаны основные узлы, которые применяются на практике: кран американка, радиаторный кран, радиаторный вентиль, клапан с термоголовкой. По форме они бывают прямые и угловые, что позволяет подстроиться под трассу труб. По механизму работы выделяют шариковые и вентильные решения: вентильные дороже, но дают более плавную регулировку потока воды; шариковые (полуоборотные) изначально рассчитаны на режим «включить–выключить», но ими тоже иногда регулируют проток — сложнее поймать нужное положение, а частицы в теплоносителе быстрее изнашивают шар.

Все краны в таких узлах снабжены американками, которые позволяют раскрутить соединение, заменить кран или снять панельный радиатор без вырезания участка трубы. Регулировка потока воды нужна не только для настройки температуры в комнате, но и для равномерного распределения теплоносителя по всей системе. При параллельном подключении, если оставить краны полностью открытыми, вода может спокойно пройти через первый прибор и вернуться в котёл, почти не доходя до остальных. Поэтому для регулировки потока достаточно одного крана или вентиля, и обычно мастера поджимают именно кран на обратке — так регулировка получается точнее и стабильнее.

Характеристики

Чтобы подобрать стальной радиатор под конкретное помещение и правильно ориентироваться в таблице расчётов мощности, важно опираться на характеристики, а не только на фотографию и длину.

• Тип: радиатор стальной панельный, 22 тип.
• Габариты: высота 500 мм, ширина 1400 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1 мм.
• Теплоотдача: 2593 Вт при ΔT = 50 °C по паспортным данным.
• Объём воды: около 6,7 л.
• Страна производитель: Китай, фирма EUROPRODUCT.
• Подключение: боковое подключение под стандартные узлы.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления для стены, заглушка 1/2" и кран Маевского для спуска воздуха.

По сути перед нами стальная батарея с хорошим запасом по длине, которая может быть основным источником тепла в комнате средней площади, если учесть реальные теплопотери и правильно подключить прибор.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500 нужна для того, чтобы понять, насколько хватит этого прибора при обычных температурах в системе, а не только в идеальных лабораторных условиях. В характеристиках указаны паспортные заводские значения, как и у большинства конкурентов, но важно понимать, откуда берутся эти цифры.

Многие сайты по умыслу или по незнанию не указывают значок Δ50 или считают, что это просто температура теплоносителя, и заменяют её значком градуса. Знакомьтесь: это Δ, дельта. Вкратце она означает разницу между температурой теплоносителя и средней комнатной температурой. Для Δ50 расчёт ведётся так, как будто подача на входе в прибор около 75 °C, а в комнате примерно 20–21 °C. Это очень много и, мягко говоря, не экономично: надеяться на такие режимы — всё равно что пытаться чайником прогреть комнату, теоретически тепло есть, но по расходу топлива и реальной отдаче возникает большая разница.

Нужно учитывать, что речь идёт о температуре теплоносителя на входе в прибор, а не на выходе из котла: часть тепла уходит в трубах и стояках. Оптимальная температура по мнению мастеров-сантехников на подаче около 55 °C. Формально это на 26 % меньше, чем при Δ50, но выход мощности падает не на те же 26 %, а ещё и по коэффициенту 1,3. В итоге наш прибор с паспортной мощностью 2593 Вт (а если купите, то уже ваш) при подаче 55 °C будет выдавать примерно 1335 Вт. Все основные расчёты теплоотдачи по разным температурам удобно сводить именно в таблицу, чтобы не пересчитывать каждый раз вручную.

Важно понимать, что 1335 Вт — это мощность «впритык», без запаса. В реальных условиях стоит учесть в расчётах минимум +10 % на запас, ещё +10 % на периоды, когда температура на улице опускается ниже −20 °C, и дополнительно +15–20 % для угловых комнат и холодных стен. Если опираться на популярный ориентир 100 Вт на 1 м², такой стальной радиатор теоретически способен обогреть не угловую комнату без запаса площадью примерно 13,35 квадратных метра. Это усреднённые показатели для общего понимания, без учёта утепления, высоты потолков и количества окон.

Нужно также помнить, что производители высчитывают мощность по разным стандартам, нам не всегда известны все детали таких замеров и их правдивость, а часть данных попадает в интернет из полуофициальных источников. Наше субъективное мнение — заявленная мощность нередко немного завышена, и при подборе стоит сделать на это сноску, закладывая дополнительный запас по теплу, чтобы зимой не искать срочные способы догреть помещение.

В итоге мы имеем радиатор для отопления 22 типа с высотой 500 мм и шириной 1400 мм, боковым подключением, паспортной теплоотдачей 2593 Вт и производством в Китае. Характеристики, схема подключения и таблица расчетов мощности помогают понять, насколько реально хватит прибора в вашей системе и как правильно его обвязать.
