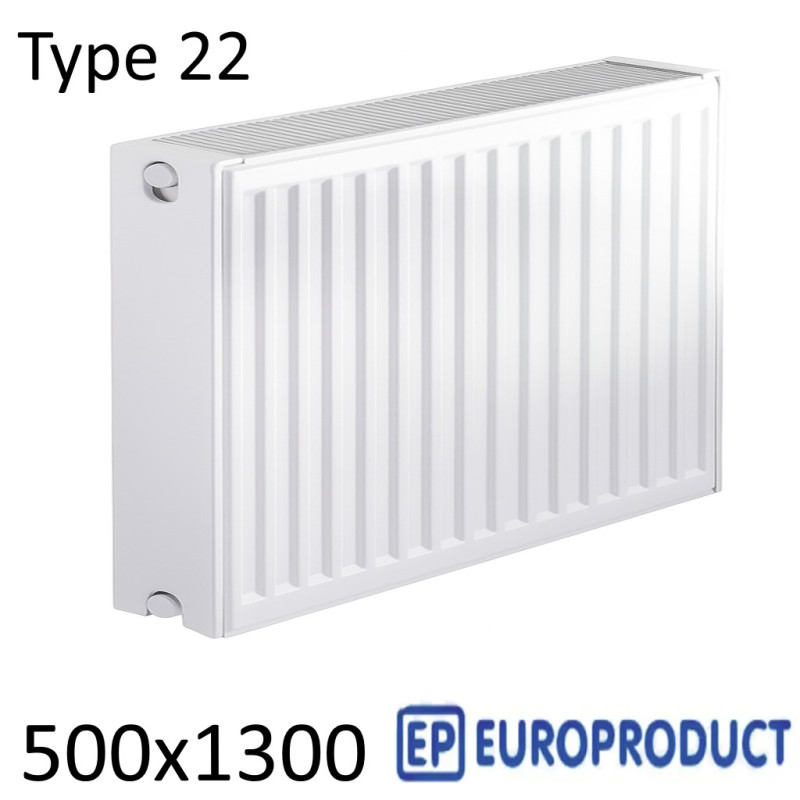

Стальной радиатор EUROPRODUCT 500х1300 мм, Тип 22 боковое подключение

Батарея отопления тип 22, с размерами 500х1300 и боковым подключением в линейке EUROPRODUCT — это формат, который ставят под широкие подоконники, когда нужна стальная батарея с солидной теплоотдачей 2408 Вт по паспорту и при этом не хочется городить несколько коротких секций подряд. Такой радиатор для отопления удобен в квартирах и частных домах, где важен компромисс между мощностью, габаритами и нормальной ценой без лишнего «ровинга» по системе.

Содержание

• Преимущества и недостатки стального радиатора
• Схема отопления и подключения радиаторов
• Характеристики
• Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Преимущества и недостатки стального радиатора

Если смотреть на стальной радиатор отопления без лишней романтики, это рабочий инструмент: важно, насколько легко его смонтировать, как быстро он прогревает комнату и что с ним будет в реальной системе, а не на красивой картинке. Панельный радиатор типа 22 высотой 500 мм и шириной 1300 мм как раз и рассчитан на такие практичные задачи.

Плюсы: установка не требует экзотики — повесили панель на кронштейны, вывели боковое подключение, обвязали запорной арматурой и можно запускать контур. По сравнению с секционными моделями цена при схожей теплоотдаче часто немного выгоднее, а большой выбор типоразмеров позволяет подобрать длину почти вровень с подоконником без дополнительной скрутки секций. Быстрый прогрев помещения обеспечивается за счет сочетания конвекции и излучения: стальные панели греют стену и предметы, а конвекторные пластины поднимают теплый воздух вверх и равномерно распределяют его по комнате. Внешний вид аккуратный — ровная панель без лишних «ребер», которая не спорит с отделкой и не перетягивает внимание на себя. При перевозке цельносварная конструкция лучше переносит погрузку-разгрузку: меньше резьбовых стыков — меньше шансов повредить прибор, чем у длинной секционной сборки.

Минусы: низкая стойкость к жестким гидроударам по сравнению с некоторыми секционными моделями: если система в доме «стреляет» давлением, срок службы может снижаться. Чувствительность к сырости тоже никуда не делась — в сырых помещениях без вентиляции сталь быстрее «цветет», поэтому для ванной комнаты такой вариант не рекомендуется. Тепловая инерция меньше, чем у чугунных батарей: как только котел отключился, стальные панели довольно быстро остывают. Есть подверженность коррозии при частой подмене воды и доступе кислорода. Важный момент — нельзя надолго полностью сливать воду из системы: контакт голого металла с воздухом сильно ускоряет коррозию. Дополнительно можно отнести к минусам чувствительность к качеству теплоносителя: при отсутствии фильтра и грязевика мелкий мусор ускоряет износ запорной арматуры, кранов и узлов, особенно если ими активно «душат» поток.

Схема отопления и подключения радиаторов

Схема отопления и подключения радиаторов напрямую влияет на то, насколько равномерно прогреется длинная панель и насколько просто будет отрегулировать систему. Для типоразмера 500х1300 это критично: при неправильной обвязке один край может быть горячим, а другой едва теплым.

Классика — диагональное подключение: подача сверху, обратка снизу по диагонали. При такой схеме даже длинный радиатор стальной типа 22 прогревается максимально равномерно по всей длине. Боковое подключение используют, когда обе трубы подходят с одной стороны — удобно под окно, где нет смысла тянуть трубы через всю стену. Нижнее боковое подключение и узлы с полным нижним подводом выбирают там, где важна картинка: все трубы уходят в пол или в стену, а снаружи остается только аккуратная стальная батарея.

В стальных радиаторах с нижним подключением применяют кран бинокль, известный также как узел нижнего подключения. Через него организуют подачу и обратку снизу, а сам узел можно подобрать в прямом или угловом исполнении под планировку труб. На радиатор всегда ставят запорную арматуру: на фото видно кран американка, радиаторный кран, радиаторный вентиль и клапан с термоголовкой. Бывают прямые и угловые модели, что позволяет не ломать голову с переходами. Внутри механизм может быть шариковым или вентильным: вентильные дороже, но дают более плавную регулировку потока воды; шариковые (полуоборотные) проектировались под режим «включить/выключить», но ими тоже регулируют, просто сложнее поймать положение, а частицы в теплоносителе быстрее изнашивают шар.

Все показанные краны имеют американки, благодаря которым можно раскрутить узел, заменить кран или снять радиатор для обслуживания, не вырезая участок труб. Регулировка потока воды необходима и для комфорта по температуре, и для равномерного распределения теплоносителя по системе. При параллельном подключении, если оставить все краны полностью открытыми, вода легко пройдет через первый прибор и вернется в котел, почти не доходя до последующих. Для регулировки часто достаточно одного крана или вентиля на обратке — так тонкая настройка получается более точной и стабильной.

Характеристики

Чтобы грамотно использовать таблицу расчетов мощности и не промахнуться с подбором, важно опираться на конкретные характеристики, а не только на визуальные впечатления от фотографии товара.

• Тип: панельный радиатор тип 22.
• Назначение: радиатор для отопления жилых и офисных помещений.
• Габариты: высота 500 мм, ширина 1300 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: примерно 1 мм.
• Теплоотдача: 2408 Вт при ΔT = 50 °C по паспортным данным.
• Объем воды: около 6,2 л.
• Страна производитель: Китай, EUROPRODUCT.
• Подключение: боковое подключение под стандартные узлы и арматуру.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления для стены, заглушка 1/2" и кран Маевского для спуска воздуха.

С учетом ширины 1300 мм и заявленной теплоотдачи такой панельный радиатор уже может работать как основной источник тепла в средней комнате, если система правильно собрана и учтены реальные теплопотери.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500 нужна для трезвой оценки, на какую площадь на самом деле хватит прибора, а не только при красивых цифрах в каталоге. В характеристиках указаны паспортные заводские значения, как и у конкурентов, но условия этих измерений часто далеки от реальной системы отопления.

Многие сайты по незнанию или сознательно не обращают внимание на значок Δ50 или подменяют его просто температурой подачи. Знакомьтесь: это Δ, дельта. В кратком виде она означает разницу между температурой теплоносителя и среднекомнатной температурой. При Δ50 расчет ведется так, будто температура подачи на радиаторе около 75 градусов. Это очень много и для большинства систем вовсе не экономично: надеяться на такие условия — как пытаться активным дыханием прогреть комнату, теоретически тепло есть, а практическая отдача сильно расходится с расчетами.

Нужно учитывать, что 75 градусов — это температура теплоносителя на входе в радиатор, а не на выходе из котла. Пока вода дойдет по трассе, часть тепла потеряется. Оптимальная температура по мнению мастеров-сантехников на подаче около 55 градусов. Формально это на 26 % ниже, чем при Δ50, но теплоотдача падает не только на эти 26 %, а еще и по коэффициенту 1,3. В результате наш прибор мощностью 2408 Вт по паспорту при Δ50 (а если купите, то уже ваш) при подаче 55 °C будет отдавать примерно 1240 Вт. В таблице расчетов мощности это хорошо видно по рядам температур.

Важно понимать, что 1240 Вт — это значение «впритык», без запаса. В реальном доме стоит учесть в расчетах минимум +10 % на запас, еще около +10 % на периоды, когда температура на улице опускается ниже −20 °C, и дополнительно +15–20 % на угловые стены и большие витражи. Если опираться на условное правило 100 Вт на 1 квадратный метр, такой стальной радиатор в теории обогреет не угловую комнату без запаса площадью примерно 12,4 квадратных метра. Но это усредненные показатели, без учета утепления, высоты потолков и количества окон, они нужны скорее для ориентира, чем для точного теплотехнического проекта.

Отдельный момент — схема подключения радиаторов и балансировка. Даже при правильной мощности радиатор стальной тип 22 может работать хуже, если узлы нижнего подключения не отрегулированы, а шариковые краны на подаче и обратке стоят полностью открытыми на первом приборе. Тогда вода уходит по кратчайшему пути, и дальние батареи остаются недогретыми. Именно поэтому к таблице расчетов теплоотдачи всегда стоит добавлять здравый смысл: использовать вентильные узлы там, где нужна плавная регулировка, и грамотно «прижать» поток на обратке, чтобы теплоноситель честно дошел до каждого прибора.

Производители считают мощность по разным стандартам, не всегда раскрывают все условия замеров, а часть цифр по моделям кочует между сайтами из полуофициальных источников. Наше субъективное мнение: заявленная мощность часто немного завышена, поэтому при подборе батареи отопления лучше делать сноску на реальную работу системы и закладывать небольшой запас по теплу.

В итоге перед нами стальная батарея тип 22 высотой 500 мм и шириной 1300 мм с паспортной теплоотдачей 2408 Вт, боковым подключением и производством в Китае. Характеристики, схема подключения, таблица расчетов мощности и понимание реальных температур подачи позволяют оценить, хватит ли такого прибора на конкретную комнату и как его правильно вписать в существующий контур.
