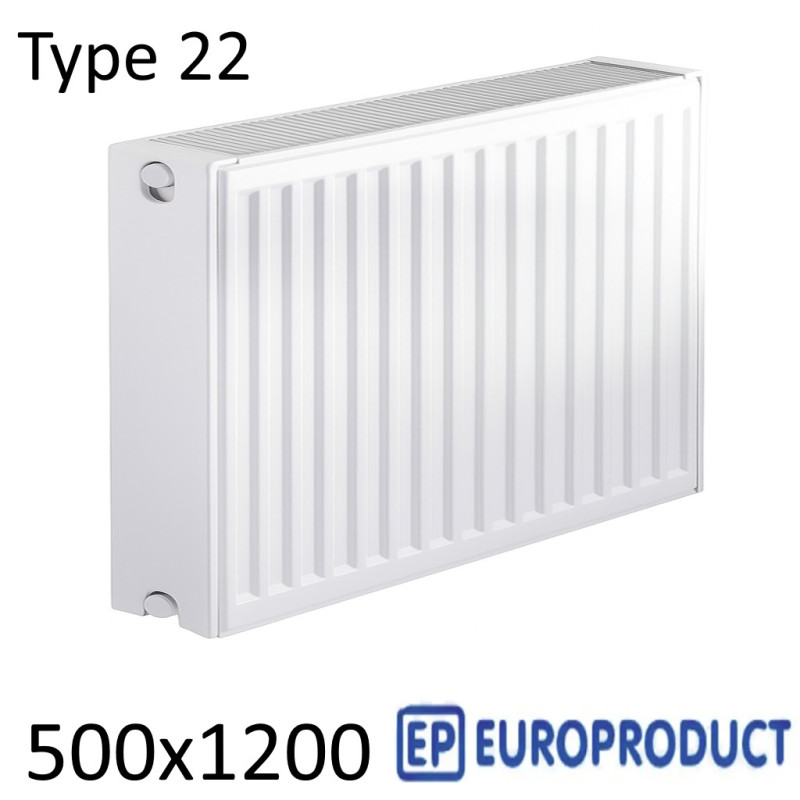

Стальной радиатор EUROPRODUCT 500х1200 мм, Тип 22 боковое подключение

Стальной панельный радиатор 22 типа 500х1200 с боковым подключением (EUROPRODUCT) — это радиатор для отопления комнаты, где нужно максимально использовать место под подоконником шириной около 1200 мм и при этом получить приличную теплоотдачу 2222 Вт при ΔT = 50 °C. Такой прибор ставят в квартирах и частных домах, когда хочется совместить компактную стальную батарею, аккуратный вид и возможность нормально отрегулировать температуру без лишних хитростей.

Содержание

• Преимущества и недостатки
• Схема подключения радиаторов отопления
• Характеристики
• Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Преимущества и недостатки

Если смотреть на стальной радиатор отопления с практичной точки зрения, сразу заметно, что это вариант для тех, кто хочет получить понятный в монтаже прибор без сложных схем и при этом не переплачивать за «лишние» секции. Стальная батарея типа 22 быстро прогревает помещение, аккуратно выглядит на стене и позволяет более гибко подойти к подбору по длине.

Плюсы: монтаж прост: панельный радиатор вешается на кронштейны, подключается по боковой схеме двумя резьбовыми соединениями — и можно запускать систему. По сравнению с секционными радиаторами цена немного выгоднее при сопоставимой мощности, а широкий ряд типоразмеров позволяет подобрать нужную ширину 500х1200 без дополнительной скрутки. Быстрый прогрев помещения обеспечивается сочетанием излучения от панелей и конвекции: воздух через конвекторные каналы поднимается вверх и распределяет тепло по комнате. Внешний вид эстетичный, без громоздких «ребер», такой радиатор стальной не портит ремонт и не привлекает к себе лишнего внимания. Еще один плюс — надежность транспортировки транспортными компаниями: цельносварная конструкция с минимумом резьбовых стыков меньше страдает от ударов и тряски, чем секционный радиатор, собранный из отдельных элементов.

Минусы: у стальных панелей ниже стойкость к гидроударам: резкие скачки давления в старых сетях могут сократить срок службы, поэтому для центрального отопления в многоэтажке стоит отдельно уточнять реальные параметры системы. Сталь чувствительна к сырости — в ванной комнате при плохой вентиляции коррозия может пойти быстрее, поэтому там чаще используют другие типы приборов. Тепловая инерция ниже, чем у чугунных батарей: радиатор быстро нагревается, но так же быстро остывает при остановке котла. Есть подверженность коррозии при частых подливах воды и доступе кислорода. Нельзя полностью сливать воду из системы на длительный период: сухие стенки и воздух внутри ускоряют разрушение металла. Дополнительно можно отметить, что такой прибор более требователен к качеству монтажа: при неправильной обвязке, отсутствии фильтра и грязевика мелкие частицы из теплоносителя быстрее изнашивают краны, узлы и арматуру.

Схема подключения радиаторов отопления

Схема подключения радиаторов отопления напрямую влияет на то, насколько равномерно прогреется панель и как удобно будет регулировать температуру. Для моделей типа 22 с длиной 1200 мм это особенно важно: чем длиннее прибор, тем заметнее разница между удачной и неудачной схемой обвязки.

Радиаторы обычно подключаются по диагональной схеме: подача сверху по диагонали, обратка снизу с противоположной стороны — это дает максимально ровный прогрев по всей длине. Боковое подключение применяют, когда подводка идет с одной стороны и нужно уложиться в компактный узел под подоконником. Нижнее боковое подключение и полноценное нижнее используют там, где важно скрыть трубы и сделать узел максимально незаметным.

В стальных радиаторах с нижним подключением используют кран бинокль, известный также как узел нижнего подключения: через него подача и обратка заходят снизу, а снаружи виден аккуратный блок. На радиатор всегда ставят разнообразную запорную арматуру. На картинках вы видите все основные узлы, которые применяются: это кран американка, радиаторный кран, радиаторный вентиль, клапан с термоголовкой. Бывают прямые и угловые модели для разных вариантов подведения труб. Важно, что есть шариковые и вентильные механизмы: вентильные дороже, но позволяют более плавно регулировать поток воды, выставляя нужную температуру по каждой комнате. Шариковые, они же полуоборотные, изначально предназначены для включения и выключения, но ими тоже можно поджать проток — просто сложнее поймать нужный момент, а частицы в теплоносителе быстрее изнашивают шар.

Все краны на показанных узлах снабжены американками: они позволяют раскрутить узел и заменить кран или снять и поставить радиатор, не вырезая куски труб. Регулировка потока воды необходима для контроля температуры и равномерного распределения теплоносителя по всей системе. При параллельном подключении, если оставить краны полностью открытыми, вода может спокойно проходить по первому прибору и возвращаться в котел, почти не доходя до остальных. Для регулировки достаточно одного крана или вентиля, и обычно мастера выставляют нужный проток именно краном на обратке — так регулировка получается более точной и предсказуемой.

Характеристики

Чтобы правильно подобрать панельный радиатор под конкретную комнату, стоит смотреть не только на длину и высоту, но и на технические характеристики. Ниже собраны ключевые параметры этой модели, которые важны для расчета и сравнения.

• Тип прибора: стальной радиатор панельного типа 22.
• Габариты: высота 500 мм, ширина 1200 мм — удобный размер под стандартное окно с небольшим запасом по длине.
• Материал: холоднокатаная сталь с заводской защитной окраской.
• Цвет: белый, классический вариант для жилых помещений.
• Толщина стали: около 1 мм.
• Теплоотдача: 2222 Вт при ΔT = 50 °C по паспортным данным.
• Объем воды: примерно 5,8 л внутри панелей и коллекторов.
• Страна производитель: Китай, серия EUROPRODUCT.
• Подключение: боковое, под стандартную запорную арматуру.
• Макс. рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: настенные крепления, заглушка 1/2" и кран Маевского для спуска воздуха.

По факту перед нами панельный радиатор для отопления, который по габаритам и мощности уже может работать как основной прибор в средней комнате. Это удобный компромисс между длиной, тепловой отдачей и возможностью аккуратно встроить узел в интерьер без сложной переделки всей системы.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500 помогает понять, насколько реально хватит конкретной модели в живых условиях, а не только в идеальных паспортных. В характеристиках указаны заводские значения, как и у конкурентов, но важно учитывать, при каких именно условиях они получены.

Многие сайты по незнанию или умышленно не акцентируют внимание на значке Δ50 или подменяют его просто указанием температуры. Знакомьтесь: это Δ, дельта. Вкратце она показывает разницу между температурой теплоносителя и среднекомнатной температурой. Для Δ50 это означает, что расчетная температура подачи должна быть около 75 градусов. А это очень много и не экономично: надеяться на такие условия в реальном доме — все равно что пытаться настольной лампой прогреть комнату. Для большинства котлов такой режим либо недостижим в длительной работе, либо приводит к полуторократным перерасходам топлива.

Нужно понимать, что речь идет о температуре теплоносителя на входе в радиатор, а не на выходе из котла: по пути часть тепла теряется в трубах и стояках. Оптимальная температура по мнению мастеров сантехников на подаче около 55 градусов. Это примерно на 26 % меньше, чем при Δ50, но мощность падает не просто на четверть — добавляется коэффициент 1,3. В результате наш прибор мощностью 2222 Вт при Δ50 (а если купите, то уже ваш) при температуре подачи 55 градусов выдаст примерно 1144 Вт. Все расчеты теплоотдачи для разных температур сведены в таблице выше, чтобы можно было быстро оценить реальные значения.

Следует понимать, что 1144 Вт — это мощность «впритык», без запаса. В расчетах нужно учитывать +10 % на запас, еще +10 % на периоды, когда температура на улице опускается ниже −20 °C, и дополнительно +15–20 % для угловых стен и больших окон. Если опираться на усредненный ориентир 100 ватт на 1 квадрат, такой радиатор способен обогреть не угловую комнату без запаса площадью примерно 11,44 квадратных метра. Это усредненные показатели, без учета утепления, высоты потолков и количества окон, их задача — дать общее понимание уровня мощности.

Производители высчитывают мощность по разным стандартам, далеко не всегда раскрывают все детали замеров, а часть данных попадает в интернет из полуофициальных источников. Наше субъективное мнение: заявленная мощность нередко несколько завышена, и при подборе стоит сделать на это сноску, закладывая небольшой запас по теплоотдаче, чтобы зимой не искать срочные варианты догрева.

В итоге мы имеем стальную батарею типа 22 высотой 500 мм и шириной 1200 мм с паспортной теплоотдачей 2222 Вт, боковым подключением и производством в Китае. Таблица расчетов мощности, характеристики и схема подключения помогают понять, как этот радиатор для отопления поведет себя при подаче 55 градусов, на какую площадь его хватит и какую арматуру лучше использовать в узле.
