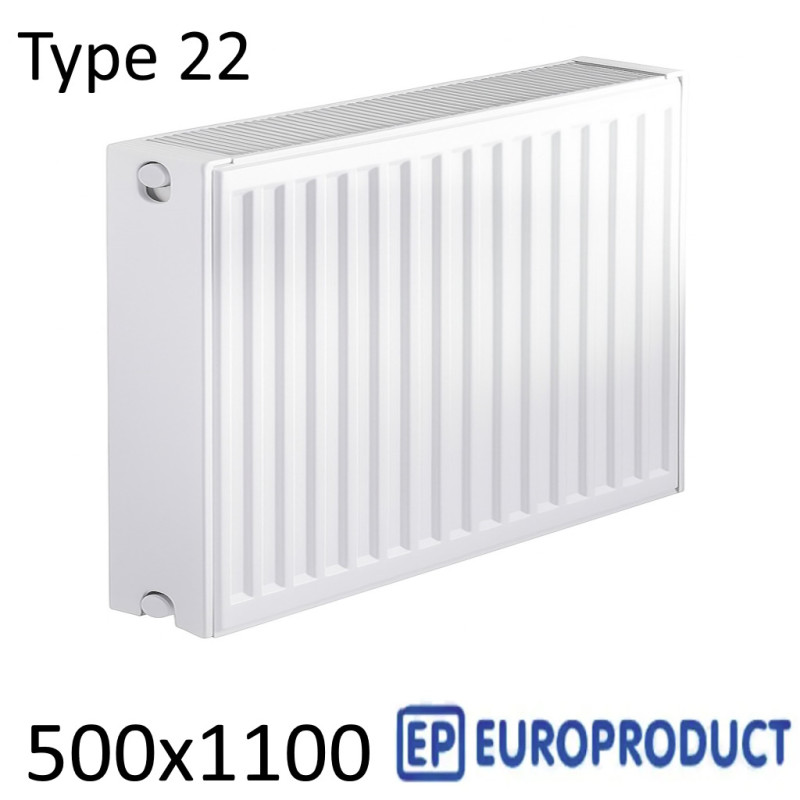

Стальной радиатор EUROPRODUCT 500х1100 мм, Тип 22 боковое подключение

Радиатор стальной 22 500х1100 Боковое (EUROPRODUCT) — это панельный радиатор для отопления комнат, где нужен компактный, но мощный прибор под подоконником около 1100 мм. Здесь высота 500 мм, ширина 1100 мм, паспортная теплоотдача 2037 Вт при ΔT = 50 °C, так что один такой прибор при грамотном расчете может заменить сразу несколько мелких секций и сэкономить место на стене.

Содержание

• Преимущества и недостатки
• Как подключить радиатор
• Характеристики
• Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Преимущества и недостатки

Если смотреть на стальной радиатор отопления глазами мастера, то сразу видно: это вариант для тех, кто хочет практичное решение без лишней «цирку сверху». Стальная батарея хорошо вписывается в современные системы, быстро реагирует на регулировку и не занимает лишнее место. Но как и у любого радиатора для отопления, у неё есть свои сильные и слабые стороны.

Плюсы: простота монтажа — панельный радиатор навесили на кронштейны, подключили две трубы, выставили краны, и прибор готов работать. По сравнению с секционными радиаторами цена обычно немного выгоднее при сопоставимой мощности. За счет большого выбора типоразмеров можно подобрать модель под нужную ширину проема без дополнительной скрутки секций, а тип 22 дает хороший запас по мощности. Быстрый прогрев помещения обеспечивается сочетанием излучения от панелей и конвекции через внутренний конвектор: тепло распределяется равномерно, без заметного «зебрения» по стене. Внешний вид аккуратный и универсальный, без грубых ребер — такой стальной радиатор спокойно впишется и в ремонт поновее, и в более классический интерьер. Отдельный плюс — надежность транспортировки транспортными компаниями: цельная конструкция с заводской упаковкой меньше страдает при перевозке, чем секционные батареи с множеством резьбовых стыков.

Минусы: относительно низкая стойкость к гидроударам: при резких скачках давления панели чувствуют себя хуже, чем некоторые секционные модели, поэтому в старых центральных системах лучше заранее уточнить реальное рабочее давление. Чувствительность к сырости тоже никуда не делась: в ванной комнате, особенно без нормальной вентиляции, стальные панели могут быстрее «зацвести», поэтому там чаще ставят другие типы приборов. Тепловая инерция меньше, чем у чугунных батарей — стальная панель быстро нагревается, но так же быстро остывает при остановке котла. Есть подверженность коррозии, особенно при плохом качестве воды и постоянном доступе кислорода. Нельзя полностью сливать воду из системы на длительное время: сухая внутренняя поверхность и воздух ускоряют коррозионные процессы. Плюс к этому стоит помнить об ограничении по рабочему давлению — в автономных системах это не проблема, а вот в «боевых» многоэтажках с жестким режимом эксплуатации такой прибор подходит не всегда.

Как подключить радиатор

Классическая схема — диагональное подключение: подача сверху по диагонали, обратка снизу с противоположной стороны. Так панель прогревается максимально равномерно, и особенно это чувствуется на длинных моделях вроде 500х1100. Вариант с боковым подключением используют, когда подводка проходит с одной стороны, а нужно уложиться в компактное место под подоконником. Нижнее боковое подключение и полноценное нижнее подключение часто выбирают ради аккуратного вида — все трубы уходят в пол или в стену.

В стальных радиаторах с нижним подключением применяют кран бинокль, он же узел нижнего подключения: через него организуют подачу и обратку снизу, а снаружи виден аккуратный компактный блок. На любой радиатор всегда ставят запорную арматуру — на картинках вы видите основные узлы: это может быть кран американка, радиаторный кран, радиаторный вентиль, клапан с термоголовкой. Все они бывают прямые и угловые, под разные варианты разводки.

По внутреннему устройству важен выбор механизма: шариковые и вентильные модели работают по-разному. Вентильные дороже, но позволяют гораздо плавнее регулировать поток воды и точнее подстраивать температуру по каждому прибору. Шариковые, они же полуоборотные, изначально рассчитаны на режим «включить/выключить», но ими тоже можно регулировать поток. Просто попасть в нужный момент сложнее, а частицы в теплоносителе быстрее изнашивают шар при работе «на поджатии».

Все краны на показанных узлах снабжены американками: это разборные соединения, которые позволяют раскрутить узел, заменить кран или снять радиатор, не вырезая куски труб. Регулировка потока воды нужна не только для комфорта по температуре, но и для равномерного распределения теплоносителя по всей системе. При параллельном подключении, если оставить краны полностью открытыми, вода может легко пройти только через первый радиатор и вернуться в котел, почти не заходя в остальные. Для регулировки достаточно одного крана или вентиля, и чаще всего мастера настраивают именно кран на обратке — так получается точнее и стабильнее, чем «ловить» положение на подаче.

Характеристики

Чтобы не гадать по внешнему виду, удобно ориентироваться на конкретные цифры: габариты, теплоотдача, давление, страна производства и комплектация. Ниже собраны основные параметры данной модели.

• Тип прибора: стальной радиатор, панельный тип 22.
• Габариты: высота 500 мм, ширина 1100 мм — под стандартное окно с запасом по длине.
• Материал: холоднокатаная сталь с защитной окраской.
• Цвет: белый, универсальный для большинства интерьеров.
• Толщина стали: около 1 мм, баланс между прочностью и весом.
• Теплоотдача: 2037 Вт при ΔT = 50 °C по паспортным данным.
• Объем воды: примерно 5,3 л внутри панелей и коллекторов.
• Страна производитель: Китай, производитель, линейка EUROPRODUCT.
• Подключение: боковое, под стандартную запорную арматуру.
• Макс. рабочее давление: до 10 бар при правильной эксплуатации.
• Давление на разрыв: до 13 бар, что дает резерв на нештатные ситуации.
• Комплектация: крепления, заглушка 1/2" и кран Маевского для спуска воздуха.

По сути это стальная батарея для автономных систем и аккуратных центральных сетей, где важны компактные размеры, достаточная мощность и понятная схема подключения без лишних переходников.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500 нужна для того, чтобы понять, насколько на самом деле хватит конкретной модели при реальной температуре подачи, а не только на бумаге. В характеристиках указаны заводские паспортные значения — так делают все производители, и конкуренты тоже. Но многие сайты по незнанию или намеренно не акцентируют внимание на значке Δ50, а иногда вообще подменяют его обычным значком температуры, будто речь просто о «75 °C на котле».

Знакомьтесь: это Δ, дельта. В двух словах — она показывает разницу между температурой теплоносителя и средней комнатной температурой. Для Δ50 это означает, что температура подачи для расчетов должна быть около 75 градусов. А это уже очень много и неэкономично: надеяться на такие условия в обычном доме — все равно что пытаться зажигалкой прогреть комнату. Для большинства котлов такой режим недостижим в постоянной работе, а там, где его еще можно выжать, он быстро приводит к полуторократным перерасходам топлива.

Важно и то, что речь идет о температуре теплоносителя на входе в радиатор, а не на выходе из котла: часть тепла теряется по трассе, особенно в длинных контурах и неутепленных стояках. На практике мастера-сантехники ориентируются на подачу порядка 55 градусов как более-менее оптимальный режим для системы. Это примерно на 26 % ниже, чем при Δ50, но мощность падает не на те же 26 %, а еще и с учетом коэффициента 1,3. В результате наш радиатор мощностью 2037 Вт при Δ50 (а если купите — то уже ваш) при подаче 55 °C будет выдавать около 1049 Вт. Все эти расчеты теплоотдачи аккуратно сведены в таблицу выше по разным температурам, чтобы не считать каждый раз заново.

Следует понимать, что 1049 Вт — это мощность «впритык», без запаса. В расчетах стоит заложить минимум +10 % на резерв, еще около +10 % на периоды, когда температура на улице опускается ниже −20 °C, и дополнительно +15–20 % на угловые стены, холодные торцы и большие окна. Если брать усредненное правило 100 Вт на 1 квадратный метр, то без учета запаса такой радиатор теоретически обогреет не угловую комнату площадью примерно 10,49 квадратных метра. Но это усредненные показатели, без учета утепления, высоты потолков и количества окон, поэтому воспринимать их стоит именно как отправную точку.

Производители считают мощность по разным стандартам, далеко не всегда раскрывают все детали замеров, а часть цифр в интернете появляется из полуофициальных источников. Наше субъективное мнение — заявленная теплоотдача у многих моделей заметно завышена, и на это нужно делать поправку при подборе. Лучше заложить небольшой запас по мощности, чем потом зимой бегать и думать, где еще «докрутить» систему.

В итоге мы имеем панельный радиатор для отопления тип 22 высотой 500 мм и шириной 1100 мм с паспортной теплоотдачей 2037 Вт, боковым подключением и производством в Китае. Таблица расчетов мощности и схема подключения помогают подобрать реальную нагрузку, понять, на какую площадь его хватит при подаче 55 °C и как правильно собрать узел с кранами, американками и узлом нижнего либо бокового подсоединения.
