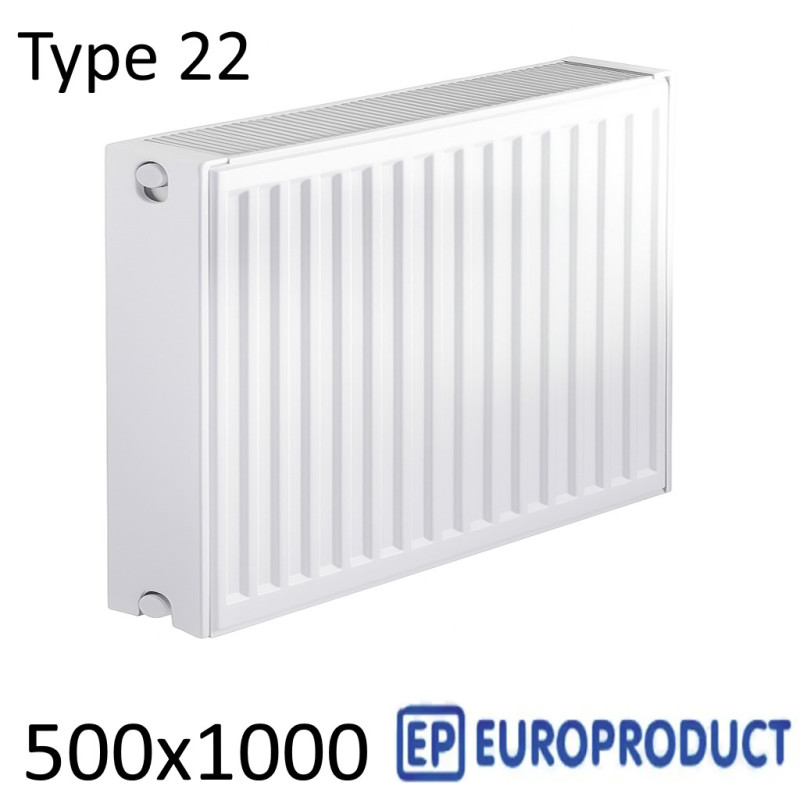

Стальной радиатор EUROPRODUCT 500х1000 мм, Тип 22 боковое подключение

Стальной радиатор тип 22 500х1000 с боковым подключением (EUROPRODUCT в названии модели) — популярный вариант, когда нужно купить компактный радиатор для отопления комнаты с подоконником около метра длиной. По сути это панельный радиатор высота 500 мм, ширина 1000 мм, с паспортной теплоотдачей 1852 Вт при ΔT = 50 °C, которого при правильном подборе хватает на небольшую комнату в квартире или частном доме.

Содержание

• Преимущества и недостатки
• Схема отопления и подключения радиаторов
• Характеристики
• Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Преимущества и недостатки

Если коротко, то преимущества и недостатки стального радиатора отопления всегда упираются в условия эксплуатации. В обычном частном доме или современной квартире такая стальная батарея показывает себя очень достойно, а вот в старых центральных системах с «прыгающим» давлением к ней уже есть вопросы.

Плюсы: монтаж действительно проще, чем у секционных моделей: панельный радиатор вешается на кронштейны, подключается парой резьбовых соединений и готов к работе. Цена обычно немного выгоднее в сравнении с биметаллическими и секционными радиаторами аналогичной мощности, а большой выбор размеров позволяет подогнать прибор под подоконник без дополнительной скрутки секций. Быстрый прогрев помещения достигается за счет сочетания излучения и конвекции: прогреваются и панели, и воздух, который проходит через конвекторную решетку. Внешний вид аккуратный, без «ребер», поэтому прибор хорошо вписывается в современный интерьер. Отдельный плюс — надежность транспортировки транспортными компаниями: цельная конструкция меньше страдает от ударов, чем секционные батареи с множеством стыков.

Минусы: слабое место — стойкость к гидроударам. При резких скачках давления шансы повредить панели выше, чем у некоторых секционных моделей, поэтому для старых централизованных сетей такой вариант не всегда лучший. Сталь чувствительна к сырости: в ванной комнате, особенно без хорошей вентиляции, панель может быстрее «зацвести», поэтому там чаще используют другие типы приборов. Тепловая инерция меньше, чем у чугунных батарей: радиатор быстро нагревается, но так же быстро остывает, если котел отключился. Есть подверженность коррозии, особенно при плохом качестве теплоносителя и постоянном доступе кислорода. Важно учитывать и то, что систему с такими приборами нельзя полностью и надолго сливать: при контакте голой стали с воздухом коррозия идет намного активнее. Дополнительно стоит помнить про ограничение по рабочему давлению: в частных и автономных системах это не проблема, а вот в старых домах с очень жесткой эксплуатацией лучше заранее уточнить параметры сети у сантехника.

Схема отопления и подключения радиаторов

По классике радиаторы обычно подключаются диагональной схемой: подача сверху с одной стороны, обратка снизу с противоположной. Это обеспечивает более равномерный прогрев и для длинных приборов работает лучше всего. Боковое подключение — подача и обратка с одной стороны — удобно, когда подводка выполнена сбоку, а место под подоконником ограничено. При нижнем подключении используют специальный кран бинокль, он же узел нижнего подключения: через него теплоноситель заходит снизу, а трубы уходят в пол или в стену, и вся обвязка получается максимально аккуратной.

На радиатор всегда ставят запорную арматуру. Это может быть кран американка, классический радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Практически все такие краны бывают прямыми и угловыми, под разную подводку труб. Важно различать шариковые и вентильные механизмы: вентильные дороже, зато позволяют более плавно регулировать поток воды и точно «поджать» контур. Шариковые (полуоборотные) изначально рассчитаны на режим включено/выключено, но ими тоже иногда регулируют поток: просто нужно аккуратнее ловить тот самый момент, чтобы не пережать и не ускорить износ шара частицами из воды.

Все краны на картинках снабжены американками — разборными соединениями, которые позволяют быстро снять радиатор для обслуживания или заменить отдельный кран без вырезания участка трубы. Регулировка потока теплоносителя нужна не только для комфорта, но и для баланса всей системы: при параллельном подключении, если оставить все краны полностью открытыми, вода часто идет по первому пути с наименьшим сопротивлением и возвращается в котел, не успевая нормально пройти через остальные приборы. Поэтому монтажники обычно слегка «душат» обратку на каждом приборе: именно краном или вентилем на обратке добиться точной настройки получается заметно проще, чем на подаче.

Характеристики

По характеристикам это радиатор стальной для автономных и малых центральных систем отопления, рассчитанный на стандартные условия эксплуатации в жилых помещениях. Ниже собраны основные параметры, на которые стоит ориентироваться при выборе и сравнении моделей.

• Тип прибора: панельный радиатор, тип 22 (две панели с конвектором между ними).
• Габариты: высота 500 мм, ширина 1000 мм — удобен для установки под типовой подоконник.
• Материал: холоднокатаная сталь с заводской защитной окраской.
• Цвет: классический белый, подходит к большинству интерьерных решений.
• Толщина стали: около 1 мм, оптимальный баланс прочности и веса.
• Теплоотдача: 1852 Вт при ΔT = 50 °C по паспортным данным.
• Объем воды: примерно 4,8 л внутри панелей и коллекторов.
• Страна производитель: Китай, производитель линейка EUROPRODUCT.
• Подключение: боковое, с резьбой под стандартную запорную арматуру.
• Максимальное рабочее давление: до 10 бар при нормальной эксплуатации.
• Давление на разрыв: до 13 бар — запас прочности на аварийные ситуации.
• Комплектация: крепления на стену, заглушка 1/2" и кран Маевского для стравливания воздуха.

В быту такой прибор часто называют просто стальная батарея: тонкие панели не «съедают» много места, не перегружают стену по весу, легко перевозятся транспортной компанией и позволяют аккуратно собрать весь узел с кранами и американками без лишних переходников.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип 22 высота 500 нужна для того, чтобы не выбирать прибор «на глаз», а понимать, насколько конкретной модели реально хватит по мощности. В ней видно, как меняется тепловая отдача при разных температурах подачи и как это отражается на площади обогрева.

В характеристиках производитель честно указывает паспортную теплоотдачу 1852 Вт при ΔT = 50 °C. Здесь важен именно значок Δ: он обозначает разницу между температурой теплоносителя в радиаторе и средней температурой в комнате. Для Δ50 это означает, что на подаче нужно порядка 75 °C, и это явно не экономичный режим. Надеяться на такие расчеты в обычном доме — примерно как пытаться паяльником прогреть комнату: теоретически тепло есть, но комфорт и расход топлива в реальности окажутся совсем другими.

По опыту мастеров сантехников оптимальной для повседневного режима считается температура подачи около 55 °C. Это примерно на 26 % ниже, чем при Δ50, и мощность падает сильнее, чем просто «на четверть». С учетом коэффициента 1,3 расчетная теплоотдача для данной модели получается около 953 Вт. Эти данные можно наглядно увидеть в таблице расчетов мощности: отдельные строки показывают, как меняется реальная отдача при разных температурах подачи, а не только при «идеальных» 75 °C.

Важно понимать, что 953 Вт — это значение «впритык», без запасов. К базовому расчету по схеме 100 Вт на 1 квадратный метр нужно добавить хотя бы 10 % резерв мощности на непредвиденные холода, еще около 10 % на температуру на улице ниже −20 °C и плюс 15–20 % для угловых стен или большого остекления. Без учета запасов такой радиатор теоретически обогреет комнату площадью примерно 9,53 квадратных метра, но это усредненный расчет: без учета высоты потолков, качества утепления и количества окон.

Производители могут использовать разные стандарты испытаний, нам не всегда известны точные условия таких замеров и их правдивость, а часть данных попадает в интернет из полуофициальных документов. Поэтому разумно считать, что паспортная мощность немного завышена и делать небольшую сноску в большую сторону, подбирая радиатор для отопления с запасом, особенно если дом старый или утепление оставляет желать лучшего.

Итого: перед нами панельный радиатор тип 22 высота 500 мм, ширина 1000 мм, с паспортной теплоотдачей 1852 Вт и боковым подключением, произведенный в Китае. В таблице расчетов мощности и в характеристиках видно, как он поведет себя при реальной температуре подачи около 55 °C, а схема подключения помогает подобрать нужные краны, американки и узлы нижнего или бокового подсоединения. Цена такого прибора обычно заметно ниже, чем у многих секционных моделей, при этом компактность и аккуратный вид позволяют без проблем вписать его в стандартный интерьер.
