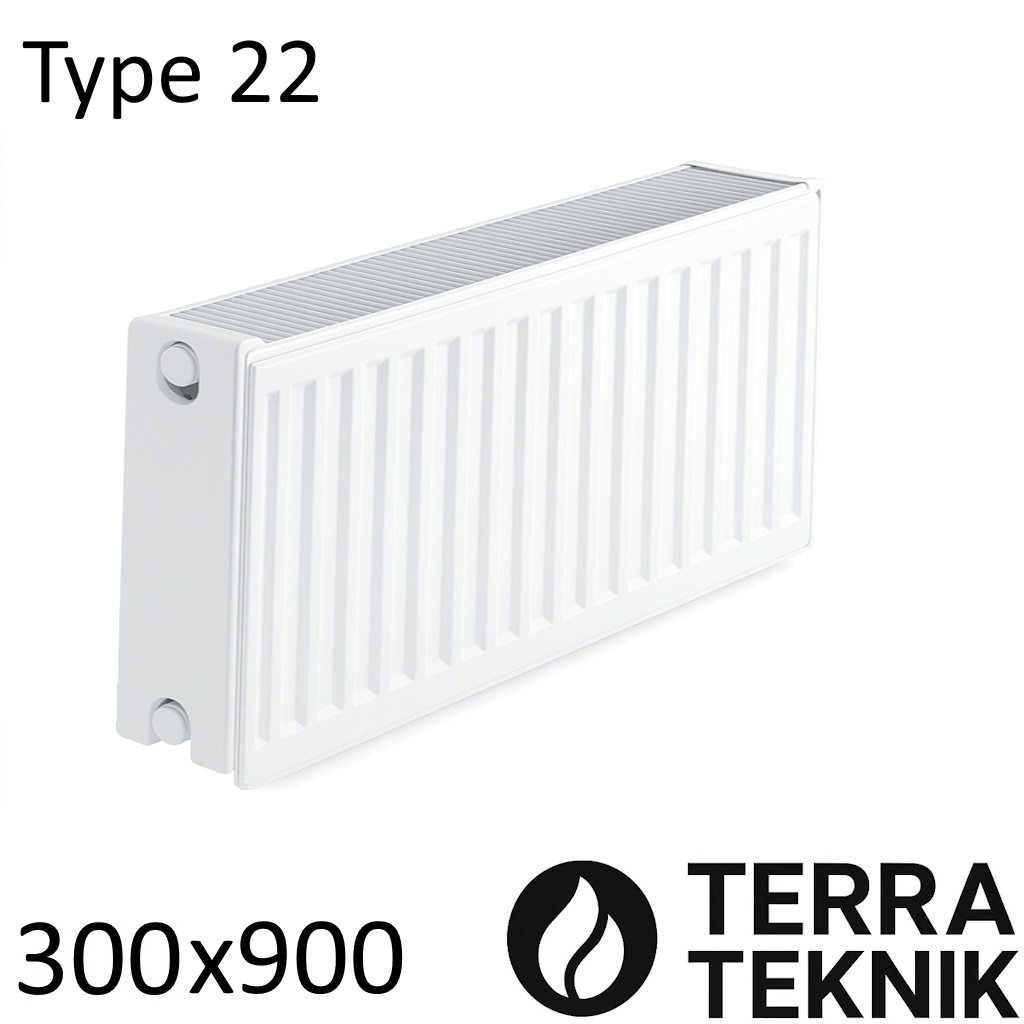

Стальной радиатор TERRA TEKNIK 300х900 мм, Тип 22 боковое подключение

Панельные радиаторы тип 22 часто выбирают там, где нужно компактно и по-деловому закрыть вопрос с отоплением небольшой комнаты. Конкретно модель высотой 300 мм и шириной 900 мм с боковое подключение даёт паспортную теплоотдачу 1389 Вт: это панельный радиатор для отопления из стали, который аккуратно становится под подоконник, хорошо смотрится в интерьере и подходит тем, кто уже сейчас думает не только о тепле, но и о расходе топлива. Панельные радиаторы 22 300 900 (Терра) как раз относятся к такой категории — практичный формат без лишнего пафоса.

Содержание

• Плюсы и минусы
• Схема отопления и подключения
• Характеристики
• Таблица расчётов теплоотдачи

Преимущества и недостатки стального радиатора отопления

Чтобы панельные радиаторы тип 22 работали ожидаемо, а не превращались в лотерею, полезно честно разобрать преимущества и недостатки стального радиатора отопления с высотой 300 мм и шириной 900 мм. Тогда выбор перестаёт быть угадайкой, и вы понимаете, за что платите.

Плюсы стальной панели:

• Простота монтажа. Стальная батарея поставляется готовым блоком: повесил на штатные кронштейны, подключил к трубам через резьбовые фитинги — и можно запускать систему. Никакой скрутки секций, протяжки ниппелей и возни с прокладками.
• Немного выгодней цена по сравнению с секционными радиаторами аналогичной мощности: вы берёте готовый радиатор стальной нужного размера, а не платите за дополнительную сборку и кучу переходников.
• Большой выбор под нужные размеры. Завод делает линейку по ширине, поэтому размеры 300×900 мм берутся «с полки», без отдельной скрутки — особенно удобно, когда надо попасть под конкретный проём или подоконник.
• Быстрый прогрев помещения. Небольшой объём воды и развитая площадь панелей позволяют стальному радиатору быстро выйти на режим: котёл дал температуру — через короткое время в комнате уже ощутимо теплее.
• Эстетичный внешний вид. Плоская лицевая панель и аккуратные боковые крышки делают прибор нейтральным по дизайну: он не спорит с ремонтом и не бросается в глаза, как старый чугун.
• Равномерное распределение тепла благодаря конвекции. Конвекторные пластины внутри корпуса создают стабильный подъём тёплого воздуха снизу вверх, уменьшая дискомфорт, когда ноги в холоде, а под потолком жара.
• Надёжность транспортировки транспортными компаниями. Цельная панельная конструкция лучше переносит удары и тряску в пути, чем длинные секционные батареи с множеством стыков — меньше шансов получить повреждение по дороге.

Минусы, о которых стоит помнить:

• Низкая стойкость к гидроударам. Резкие перепады давления и жёсткие режимы работы насосов стальной корпус переносит хуже, чем толстостенный чугун или некоторые биметаллы.
• Чувствительность к сырости. Во влажных помещениях, особенно в ванной комнате, металл быстрее ржавеет, краска может со временем вздуваться — такие зоны лучше отдавать под другие типы приборов.
• Меньшая тепловая инерция. Стальная панель быстро нагревается и так же быстро остывает: удобно для регулировки, но нет «долгоиграющего» запаса тепла, как у массивных чугунных секций.
• Подверженность коррозии. При постоянном контакте с воздухом внутри и агрессивным теплоносителем сталь постепенно ржавеет, особенно в местах сварки и застойных зон.
• Нельзя полностью сливать воду из системы. Длительные простои на сухих стенках ускоряют коррозию изнутри, поэтому такие панельные радиаторы любят закрытые системы, заполненные водой круглый год.
• Чувствительность к качеству теплоносителя. Узкие каналы не любят шлам, окалину и мусор: без фильтров и промывок со временем падает проходимость и ухудшается теплоотдача.

Если эти нюансы принять во внимание и грамотно подобрать радиатор для отопления по мощности и условиям работы, панельные радиаторы тип 22 честно отрабатывают свой ресурс и обеспечивают комфортный обогрев.

На изображении видно устройство стальной батареи: две панели, конвекционные пластины, коллекторы, заглушки и кран Маевского для спуска воздуха. Именно такая конструкция обеспечивает сочетание компактных размеров и приличной теплоотдачи при боковом подключении.

Схема отопления и подключения радиаторов

Схема отопления и подключения радиаторов напрямую влияет на комфорт и расход топлива. Один и тот же панельный радиатор может работать по-разному, если его подключить диагонально, боковым способом или через нижнее боковое подключение.

Классика жанра — диагональное подключение: подача сверху с одной стороны, обратка снизу с противоположной. Так стальной радиатор прогревается максимально равномерно по всей длине. Боковое подключение удобнее по монтажу, особенно при работе с существующими стояками: обе трубы подходят с одной стороны и экономят место.

В стальных радиаторах с нижним подключением используют кран «бинокль», который в паспортах и на схемах называется узел нижнего подключения. Он даёт возможность завести трубы снизу, спрятать их в полу или стене и не портить внешний вид комнаты лишними трубами.

Обычно на радиатор всегда ставят запорную арматуру: кран американка, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Бывают прямые и угловые модели — выбор зависит от того, откуда приходит труба. Все эти краны комплектуются американками, чтобы при необходимости можно было раскрутить узел, заменить кран или снять сам прибор без разборки всей системы.

По механизму работы выделяют шариковые и вентильные устройства. Вентильные дороже, но позволяют плавно регулировать поток воды и тонко подстраивать температуру по комнатам. Шариковые, они же полуоборотные, рассчитаны на режим «включение–выключение», хотя ими тоже иногда регулируют проток. В шариковых сложнее поймать нужный диапазон, да и частицы грязи быстрее изнашивают шар.

Регулировка потока воды нужна не для красоты, а для равномерного распределения теплоносителя по всей системе. При параллельном подключении, если оставить краны полностью открытыми, вода спокойно проходит через первый радиатор и возвращается в котёл, почти не заходя в остальные. Поэтому для регулировки обычно достаточно одного крана или вентиля, и чаще всего мастера прикрывают именно кран на обратке — так получается точнее и стабильнее.

Характеристики

Характеристики этой модели собраны так, чтобы можно было быстро оценить, подходит ли она под вашу систему и помещение по давлению, размерам и мощности.

• Тип: 22 (две панели и два ряда конвектора).
• Высота: 300 мм.
• Ширина: 900 мм.
• Материал: холоднокатаная сталь, окраска в белый цвет.
• Толщина стали: 1,25 мм.
• Вес: 14,8 кг.
• Объём воды: 2,6 л.
• Теплоотдача: 1389 Вт при ΔT = 50 °C.
• Страна производитель: Украина.
• Фирма: TERRA-TEKNIK.
• Подключение: боковое подключение к подающему и обратному трубопроводу.
• Макс. рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: кронштейны для крепления, заглушка 1/2, кран Маевского для спуска воздуха.

По этим характеристикам удобно сравнить одну стальная батарея с другой, понять, выдержит ли она давление в вашей системе, хватит ли мощности на конкретную комнату и нужно ли ставить один прибор или пару последовательно.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 300

Вся суть в деталях. В характеристиках указаны паспортные заводские значения, как и у конкурентов: теплоотдача 1389 Вт указана для Δ50. Многие сайты по умыслу или не знанию не расшифровывают этот значок или вообще подают его как обычную температуру теплоносителя. Знакомьтесь: это Δ, дельта — разница между температурой теплоносителя и среднекомнатной температурой.

Если разобраться, то температура подачи при Δ50 будет около 75 градусов. А это очень много и не экономично: надеяться на такие расчёты всё равно что пытаться паяльником прогреть комнату — мелкая грелка, большой шум и существенные счета за топливо. Для большинства котлов такие параметры либо практически недостижимы в нормальном режиме, либо приводят к полуторократным перерасходам топлива.

Нужно учитывать, что речь идёт о температуре теплоносителя на входе в прибор, а не на выходе из котла: часть температуры будет потеряна по пути на стояках и магистралях. Оптимальная температура, по мнению мастеров сантехников, на подаче около 55 градусов. Это примерно на 26 % меньше Δ50, но и выход мощности падает не на те же 26 %, а ещё и с учётом коэффициента 1,3.

Если эту поправку принять, получается, что наш радиатор (а если купите, то и ваш) с паспортной мощностью 1389 Вт будет выдавать при температуре 55 градусов на подаче порядка 715 Вт. Наглядно все расчёты теплоотдачи для разных режимов показаны в таблице расчетов мощности выше: по ней легко увидеть, как меняется результат при другой температуре.

Важно понимать, что 715 Вт — это мощность «впритык», без запаса. В расчётах всегда стоит учесть +10 % на запас по мощности, ещё +10 % на период, когда на улице ниже −20 °C, и угловые стены добавить отдельной поправкой около +15–20 %. Только после этого заявленные характеристики стального радиатора и данные из интернета начинают более-менее стыковаться с популярной оценкой 100 ват 1 квадрат.

При таком подходе получаем, что один прибор с реальной мощностью около 7,15 сотых киловатта способен обогреть неугловую комнату площадью примерно 7,15 квадратных метра без учёта запаса. Это усреднённые показатели, без учёта утепления, высоты потолков и количества окон. Производители высчитывают мощность по разным стандартам, и нам неизвестны все детали таких замеров и их правдивость, а порой цифры вообще приходят из полуофициальных источников — поэтому есть основания считать, что паспортная теплоотдача немного завышена.
