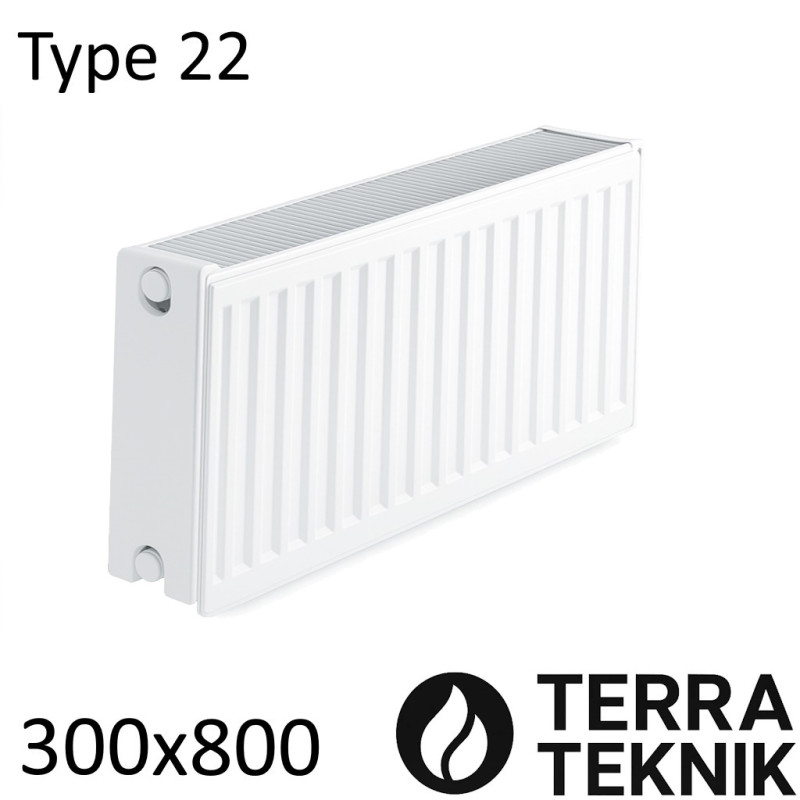

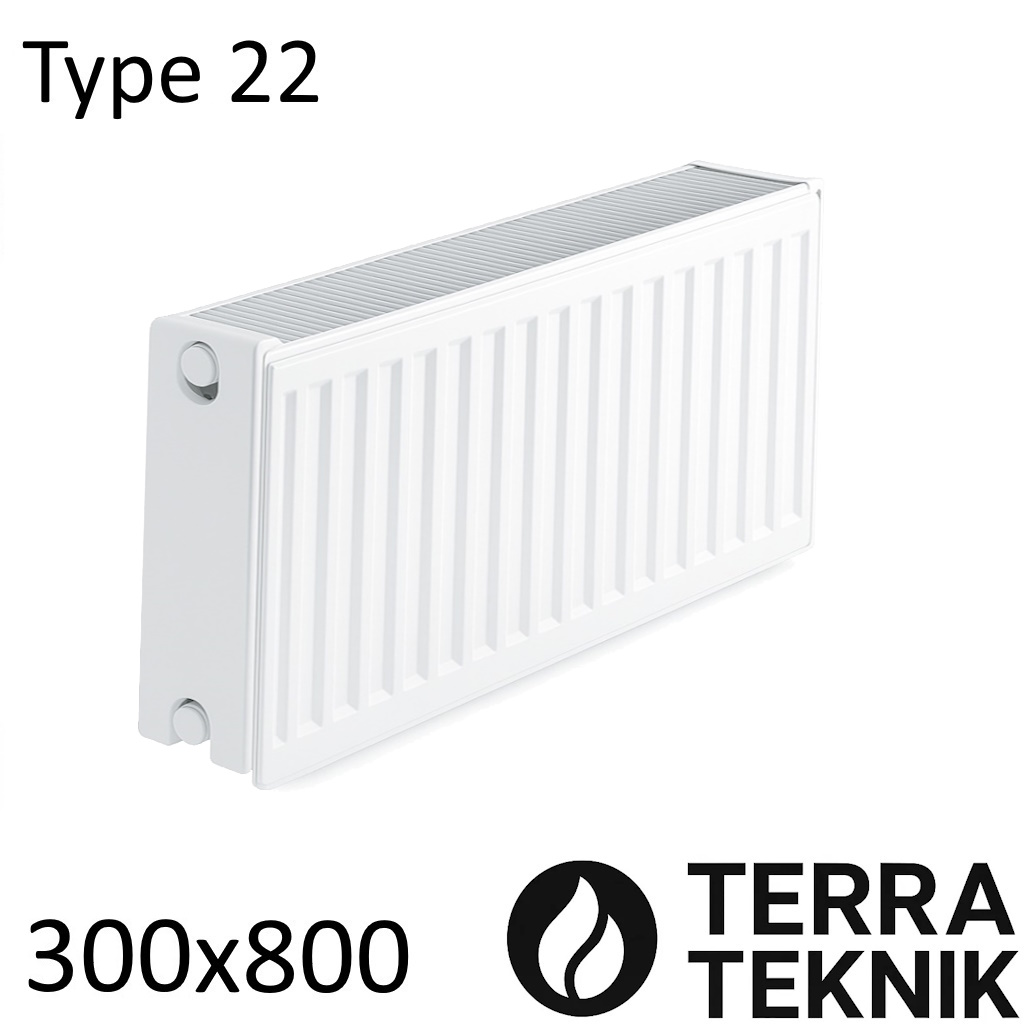

Стальной радиатор TERRA TEKNIK 300х800 мм, Тип 22 боковое подключение

Купить батареи отопления стальные тип 22 имеет смысл тогда, когда нужен компактный, но мощный прибор для квартиры или частного дома: модель высота 300 мм, ширина 800 мм с боковое подключение, производитель Украина, паспортная теплоотдача 1235 Вт и аккуратный дизайн панелей позволяют закрыть вопрос обогрева небольшой комнаты без лишней суеты.

Содержание

• Плюсы и минусы
• Схема подключения радиаторов отопления
• Характеристики
• Таблица расчётов теплоотдачи

Преимущества и недостатки стального радиатора отопления

Чтобы стальные батареи тип 22 приносили комфорт, а не сюрпризы, важно понимать реальные преимущества и недостатки стального радиатора отопления с такими размерами и характеристиками.

Плюсы:

• Простота монтажа. Стальная батарея ставится на штатные кронштейны, подключается через резьбовые фитинги и не требует возни с прокладками и тягой секций, как у секционных радиаторов.
• Немного выгодней цена в отличие от секционных радиаторов сопоставимой мощности: вы платите за готовый панельный радиатор без дополнительной скрутки и набора лишних деталей.
• Большой выбор под нужные размеры без скрутки. Тип 22 с высота 300 мм и ширина 800 мм закрывает популярный размер под подоконником, а в линейке есть и другие длины, чтобы подобрать стальной радиатор точнее под проём.
• Быстрый прогрев помещения. Небольшой объём воды внутри панелей и развитая поверхность делают радиатор стальной «быстрым на подъём»: включили котёл — через короткое время уже ощущается тепло.
• Эстетичный внешний вид. Плоская фронтальная панель, аккуратные боковые крышки и белый цвет хорошо вписываются и в классический, и в современный интерьер.
• Равномерное распределение тепла благодаря конвекции. Внутренние конвекторные пластины создают устойчивый поток тёплого воздуха снизу вверх, уменьшая перепад температуры по высоте помещения.
• Надёжность при транспортировке транспортными компаниями. Цельная панельная конструкция лучше переносит тряску и удары, меньше шансов «растрясти» соединения, как на секционных батареях.

Минусы:

• Низкая стойкость к гидроударам. При резком открытии задвижек или неправильной работе насосов тонкие стальные панели страдают быстрее, чем тяжёлый чугун.
• Чувствительность к сырости. Во влажных помещениях, особенно в ванной комнате, стальная поверхность быстрее ржавеет и теряет внешний вид, поэтому там такой прибор не рекомендуется.
• Меньшая тепловая инерция. Панельный радиатор остывает почти так же быстро, как нагревается: удобно для регулировки, но нет большого «запаса тепла» при выключенном котле.
• Подверженность коррозии. При контакте с воздухом и агрессивным теплоносителем внутренняя поверхность постепенно ржавеет, особенно в местах сварки.
• Нельзя полностью сливать воду из системы. Длительные простои «насухо» усиливают коррозию, стальной радиатор предпочитает закрытую, постоянно заполненную систему отопления.
• Чувствительность к качеству теплоносителя. Узкие каналы внутри панелей плохо переносят шлам и окалину, поэтому желательны фильтры и периодическая промывка.

Если учесть эти особенности, правильно подобрать радиатор для отопления по мощности и условиям работы, стальная батарея тип 22 высота 300 и ширина 800 мм спокойно отработает свои сезоны без лишних проблем.

На схеме хорошо видно, из чего состоит панельный радиатор: стальные панели, конвекторные пластины, верхний и нижний коллекторы, заглушка и кран Маевского. Такой набор деталей и формирует привычный внешний вид стального радиатора с боковое подключение.

Схема подключения радиаторов отопления

Схема подключения радиаторов отопления влияет и на равномерность прогрева, и на расход топлива. Стальные панели тип 22 подключают диагонально, боковым способом или через нижнее боковое подключение.

Диагональное подключение — подача сверху по диагонали и обратка снизу с противоположной стороны — даёт максимальную равномерность прогрева по всей длине панели. Классическое боковое подключение удобнее по монтажу: подающая и обратная труба заходят сбоку, что упрощает обвязку существующих стояков.

В стальных радиаторах с нижним подключением используют кран «бинокль», известный также как узел нижнего подключения. Он позволяет завести подачу и обратку снизу, аккуратно спрятать трубы в полу или в стене и тем самым сохранить внешний вид комнаты.

Обычно на стальной радиатор всегда ставят запорную арматуру: кран американка, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Бывают прямые и угловые модели, чтобы подстроиться под выход трубы. Все краны на картинке снабжены американками, которые позволяют раскрутить узел, заменить кран или снять панель без разборки всей системы.

Важно различать шариковые и вентильные механизмы. Вентильные дороже, зато более плавно позволяют регулировать поток воды и «докрутить» температуру в конкретной комнате. Шариковые, они же полуоборотные, по идее призваны работать на включение и выключение, но ими тоже иногда регулируют проток. Просто в шариковых сложнее подобрать нужный момент, а твёрдые частицы в теплоносителе быстрее изнашивают шар.

Регулировка потока воды необходима для контроля температуры и равномерного распределения теплоносителя по всей системе. При параллельном подключении, если оставить краны полностью открытыми, вода легко пройдёт через первый радиатор и вернётся в котёл, так и не дойдя до остальных. Для регулировки достаточно одного крана или вентиля, и чаще всего мастера прикрывают именно кран на обратке: так получается точнее и стабильнее по всем комнатам.

Характеристики

Характеристики этой модели позволяют быстро понять, подойдёт ли она под вашу систему и помещение по мощности и требованиям к давлению.

• Тип: 22 (две панели и два ряда конвектора).
• Высота: 300 мм.
• Ширина: 800 мм.
• Материал: холоднокатаная сталь, окраска белый цвет.
• Толщина стали: 1,25 мм.
• Вес: 13,1 кг.
• Объём воды: 2,3 л.
• Теплоотдача: 1235 Вт при ΔT = 50 °C (паспортная мощность).
• Страна производитель: Украина.
• Фирма: TERRA-TEKNIK, серия Terra для бытовых систем.
• Подключение: боковое подключение к подающему и обратному трубопроводу.
• Макс. рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепление к стене, заглушка 1/2 и кран Маевского для спуска воздуха.

Эти параметры помогают корректно сравнить панельный радиатор с аналогами: учесть не только паспортную мощность, но и объём воды, допустимое давление, особенности схемы подключения и общий ресурс стального корпуса.

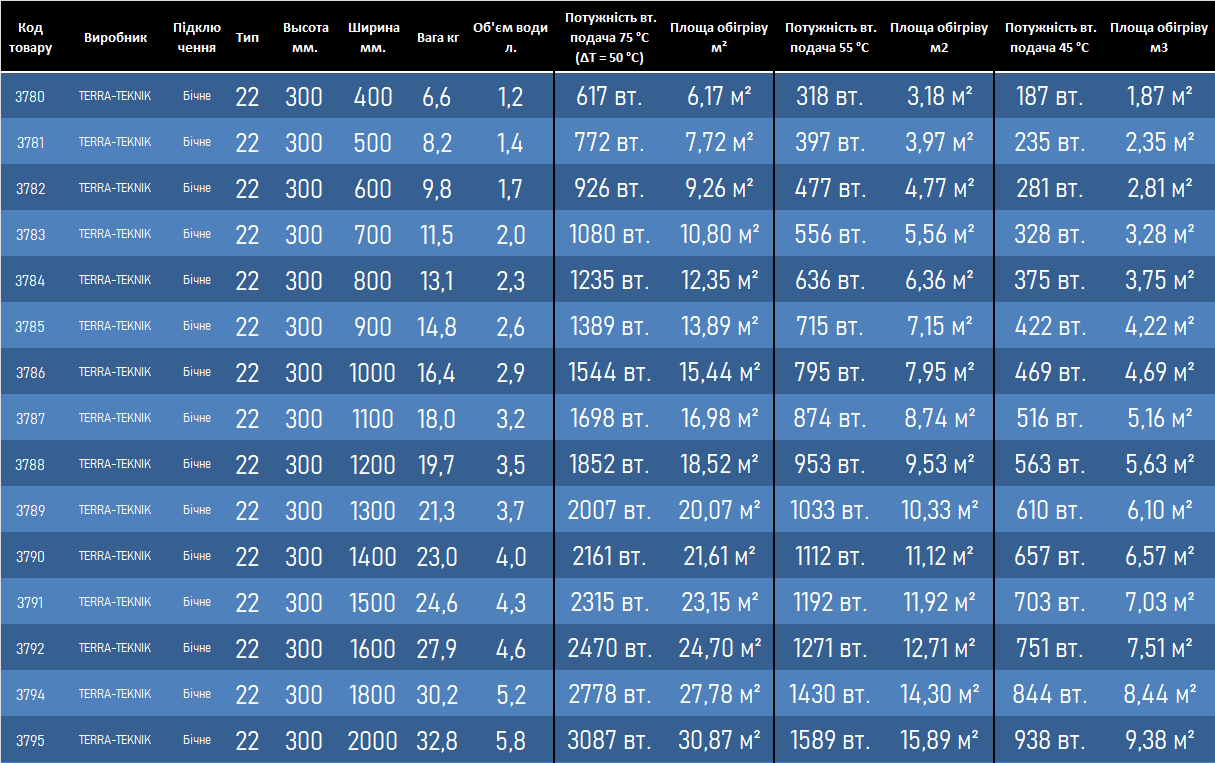

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 300

В характеристиках указаны паспортные заводские значения, как и у конкурентов: теплоотдача 1235 Вт при Δ50. На практике многие сайты по умыслу или по незнанию не объясняют, что этот значок означает дельту, и подают его как температуру теплоносителя. Знакомьтесь: это Δ, дельта — разница между средней температурой воды в радиаторе и среднекомнатной температурой.

Если разобрать условие Δ50, становится ясно, что температура подачи при Δ50 будет около 75 градусов. А это очень много и совсем не экономично: надеяться на такие расчёты всё равно что пытаться утюгом прогреть комнату — шум и расход есть, а реальный результат далёк от идеала. Для большинства котлов такая температура либо недостижима в нормальном режиме, либо приводит к полуторократным перерасходам топлива.

Нужно учитывать, что речь идёт о температуре теплоносителя на входе в стальные батареи тип 22, а не на выходе из котла: часть температуры будет потеряна по пути по трубам и стоякам. Оптимальная температура по мнению мастеров сантехников на подаче — около 55 градусов. Это примерно на 26 % меньше, чем при Δ50, но выход мощности падает не на те же 26 %, а ещё и с поправкой на коэффициент 1,3.

Если учесть эту поправку, наш стальной радиатор мощностью 1235 Вт по паспорту при температуре 55 градусов на подаче реально будет выдавать около 636 Вт. Все расчёты теплоотдачи изложены на таблице расчетов мощности выше: там видно, как панельный радиатор ведёт себя при разных режимах и насколько меняется теплоотдача при изменении температуры.

Важно понимать, что 636 Вт — это мощность «впритык», без запаса. В нормальных условиях в расчёты закладывают минимум +10 % на запас, +10 % на температуру на улице ниже −20 °C и ещё плюс 15–20 % для угловых стен и холодных углов. Только после этих поправок данные из интернета и заявленные характеристики стального радиатора начинают реалистично смотреться в формуле «100 ват 1 квадрат».

Если прикинуть по этому упрощённому правилу, получается, что такой радиатор обогреет не угловую комнату площадью примерно 6,36 квадратных метра без учёта запаса. Это усреднённые показатели, без учёта утепления стен, высоты потолков и количества окон, но они дают понятную отправную точку. Производители высчитывают мощность по разным стандартам, и нам неизвестны все детали таких замеров и их правдивость, а порой данные вообще получены из полуофициальных источников, из-за чего мощность выглядит немного завышенной.

Итог прост: стальная батарея тип 22 высота 300 мм, ширина 800 мм с боковое подключение — понятный рабочий вариант для небольшой комнаты, где важны аккуратный вид и предсказуемая теплоотдача. В описании вы получаете характеристики, схема подключения, таблица расчетов мощности и живые пояснения, чтобы без формул понять, насколько прибор вам подходит. Цена в Киеве и Харькове с доставкой по Украине зависит от курса и акций, но легко уточняется при заказе. Когда в голове крутится мысль «Куплю батарею отопления без лишних экспериментов», логичный ответ простой: это к нам, в магазин радиаторов Крантик, в магазине сантехники и отопления Krantik.com помогут подобрать радиатор стальной под вашу систему и условия эксплуатации.
