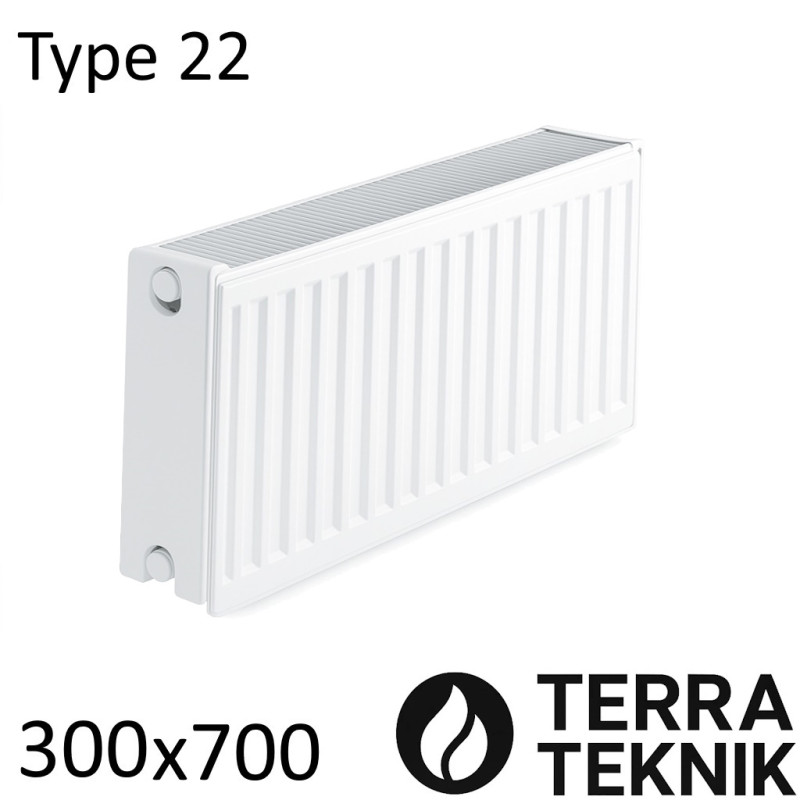

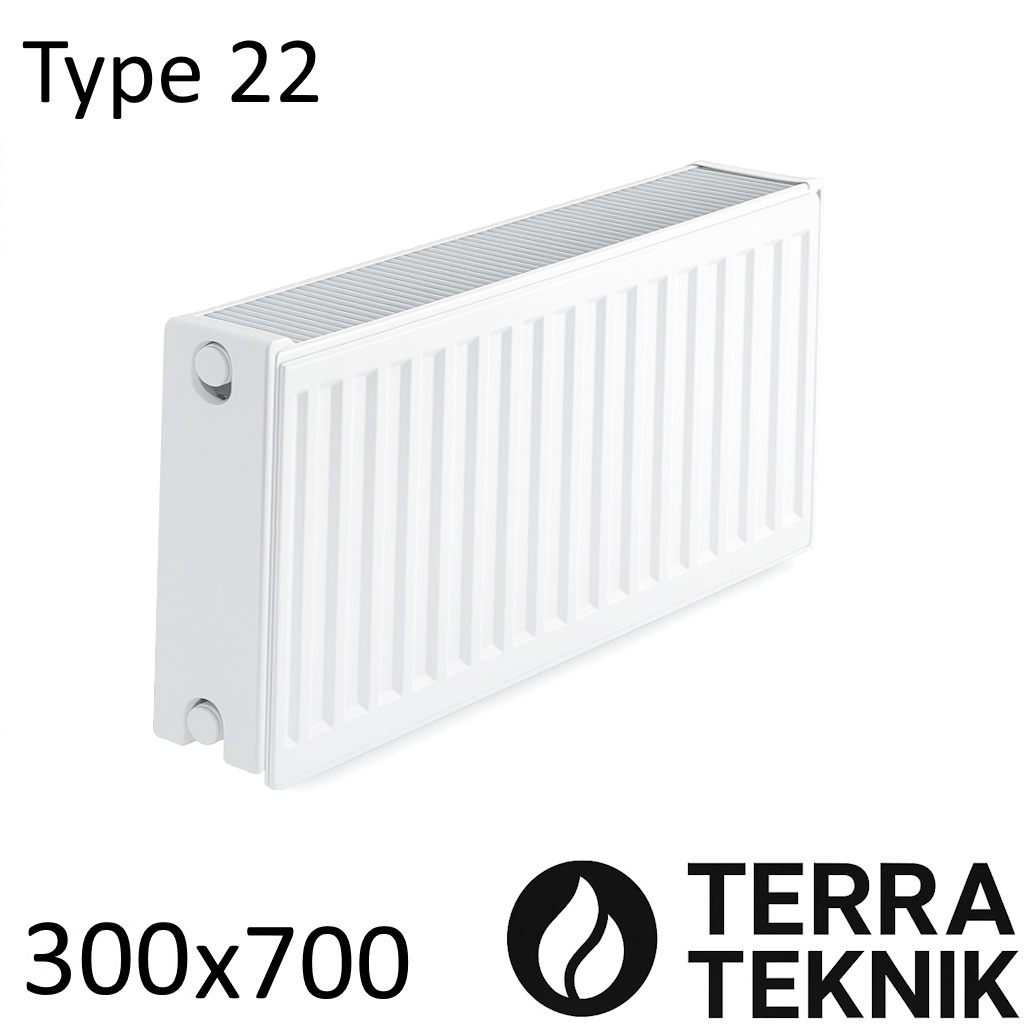

Стальной радиатор TERRA TEKNIK 300х700 мм, Тип 22 боковое подключение

Стальные батареи тип 22 300 700 (Терра) чаще всего выбирают там, где нужен компактный радиатор для отопления небольшой комнаты: высота 300 мм, ширина 700 мм, боковое подключение позволяют аккуратно поставить панельный радиатор под подоконник и получить приличную теплоотдачу 1080 Вт по паспорту без сложных схем и лишних «танцев с бубном».

Содержание

• Плюсы и минусы
• Как подключить радиатор
• Характеристики
• Таблица расчётов

Плюсы и минусы стального радиатора

Преимущества и недостатки стального радиатора отопления лучше знать заранее, чтобы понимать, где такая стальная батарея раскроется полностью, а где лучше посмотреть в сторону других типов приборов.

Плюсы:

• Простота монтажа. Панельный радиатор вешается на штатные кронштейны, подводится к трубам через резьбовые фитинги, и весь процесс занимает минимум времени даже у мастера «выходного дня».
• Немного выгодней цена в отличие от секционных радиаторов сопоставимой мощности: не нужно доплачивать за дополнительную скрутку секций, переходники и лишние фитинги.
• Большой выбор по размерам без скрутки. Завод сразу выпускает линейку по ширине, поэтому высота 300 мм и ширина 700 мм берутся готовыми, без набора секций и подборов «на глаз».
• Быстрый прогрев помещения. Небольшой объём воды внутри панелей и развитая площадь теплообмена позволяют стальному прибору быстро реагировать на включение и регулировку котла.
• Эстетичный внешний вид. Плоская панель аккуратно смотрится под подоконником, не перетягивает на себя внимание, легко сочетается с современным ремонтом.
• Равномерное распределение тепла благодаря конвекции. Внутренние конвекторные пластины создают устойчивый поток тёплого воздуха снизу вверх, уменьшая перепад «горячий потолок — прохладный пол».
• Удобная транспортировка транспортными компаниями. Цельная конструкция имеет меньше слабых мест, чем секционный радиатор: меньше шансов повредить изделие при перевозке и перегрузках.

Минусы:

• Низкая стойкость к гидроударам. При резком открытии задвижек, неправильной работе насосов или при «забавных» режимах центрального отопления панели могут пострадать быстрее, чем массивный чугун.
• Чувствительность к сырости. В очень влажных помещениях, особенно в ванной комнате, стальной радиатор для отопления быстро зацветает коррозией снаружи, краска отслаивается.
• Меньшая тепловая инерция. Радиатор стальной нагревается и остывает быстро: удобно для регулировки, но запаса тепла «на выключение» почти нет.
• Подверженность коррозии. При постоянном контакте внутренней поверхности с воздухом и агрессивным теплоносителем сталь внутри панелей ржавеет быстрее, чем хотелось бы.
• Нельзя полностью сливать воду из системы. Длительная работа «на сухую» провоцирует коррозию и изнутри, поэтому такие батареи лучше всего чувствуют себя в закрытых, постоянно заполненных системах.
• Чувствительность к качеству теплоносителя. Узкие каналы панельного радиатора плохо переносят большое количество шлама и мусора: нужны фильтры и периодическая промывка.

Если учесть эти моменты и подобрать систему правильно, стальная батарея работает предсказуемо и комфортно, без неприятных сюрпризов в середине отопительного сезона.

На схеме хорошо видно устройство панельного радиатора: стальные панели, конвекторные пластины, коллекторы, заглушки и кран Маевского. Именно такая конструкция даёт сочетание компактности и приличной теплоотдачи при боковом подключении.

Как подключить радиатор

Схема подключения влияет и на комфорт, и на расход топлива. Стальной радиатор обычно подключают тремя способами: диагональным, нижним боковым и классическим боковым подключением.

Диагональное подключение подразумевает подачу сверху с одной стороны панели и обратку снизу с противоположной: так панельный радиатор прогревается максимально равномерно по всей длине. Боковое подключение — более привычный вариант, когда подача и обратка заходят сбоку, чаще всего сверху-вниз на одной стороне.

В стальных радиаторах с нижним подключением используют кран «бинокль», который в документации часто называют узел нижнего подключения. Этот узел аккуратно подаёт и принимает воду снизу, чтобы трубы можно было спрятать в полу или в стене, не портя вид комнаты.

Практически на каждый радиатор для отопления ставят запорную арматуру: кран американка, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Бывают прямые и угловые модели, чтобы подстроиться под выход трубы. Все эти краны на картинке снабжены американками, за счёт которых можно раскрутить узел, снять или заменить прибор, не разбирая всю систему.

Механизмы тоже различаются. Вентильные краны дороже, но позволяют более плавно регулировать поток воды и тонко балансировать ветку. Шариковые, они же полуоборотные, изначально рассчитаны на режим «открыто/закрыто», однако ими тоже иногда регулируют проток. Просто нужный момент сложнее поймать, да и твёрдые частицы в теплоносителе быстрее изнашивают шар.

Регулировка потока необходима для контроля температуры и равномерного распределения теплоносителя по всей системе. При параллельном подключении, если оставить краны полностью открытыми, вода легко проходит по первому радиатору и возвращается в котёл, почти не заходя в остальные приборы. Для балансировки обычно достаточно одного крана или вентиля на обратке: так стальной радиатор точнее держит заданный режим без «качелей» по комнатам.

Характеристики

Ниже собраны основные характеристики модели высота 300 мм и ширина 700 мм с боковым подключением, чтобы можно было спокойно сравнить её с другими вариантами.

• Тип: 22 (две панели и два конвекторных ряда).
• Материал: холоднокатаная сталь, окраска белого цвета.
• Высота: 300 мм.
• Ширина: 700 мм.
• Толщина стали: 1,25 мм.
• Вес: 11,5 кг.
• Объём воды: 2 л.
• Теплоотдача: 1080 Вт при ΔT = 50 °C (паспортная мощность).
• Производитель: Украина.
• Фирма: TERRA-TEKNIK (линейка Terra для бытовых систем).
• Подключение: боковое, классическая подача и обратка сбоку.
• Макс. рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления, заглушка 1/2", кран Маевского для спуска воздуха.

По этим цифрам удобно прикинуть, насколько такой стальной радиатор впишется в вашу систему: выдержит ли рабочее давление, достаточно ли объёма и мощности, и нужно ли ставить один прибор или пару последовательно.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 300

В характеристиках указаны паспортные заводские значения, как и у конкурентов: теплоотдача 1080 Вт при Δ50. На бумаге всё красиво, но есть нюанс. Многие сайты по умыслу или по незнанию не расшифровывают этот значок и подают его как обычную температуру теплоносителя, хотя Δ — это дельта, то есть разница между температурой воды в радиаторе и среднекомнатной температурой.

Если считать честно, то при Δ50 температура подачи получается около 75 °C. Это очень много и совсем не экономично: надеяться на такие расчёты всё равно что пытаться чайником прогреть комнату — шум есть, света мало, а счёт за энергоносители только растёт. Для большинства котлов такая температура или недостижима в штатном режиме, или приводит к полуторократным перерасходам топлива.

Кроме того, речь идёт о температуре теплоносителя на входе в прибор, а не на выходе из котла: часть температуры теряется по пути, на стояках и магистралях. Оптимальная температура по опыту мастеров-сантехников — около 55 °C на подаче. Это примерно на 26 % ниже, чем при Δ50, но и выход мощности падает не на те же 26 %, а ещё и с поправкой на коэффициент 1,3.

Если учесть эту поправку, наш радиатор стальной с паспортной мощностью 1080 Вт при реальной подаче 55 °C выдаёт примерно 556 Вт. Все промежуточные расчёты и значения для разных температур хорошо видны в таблице расчетов мощности выше, там удобно посмотреть, как меняется теплоотдача при других режимах.

Важно понимать, что 556 Вт — это фактически «впритык», без запаса. В нормальных проектах добавляют минимум +10 % на запас по мощности, ещё +10 % на период, когда на улице ниже −20 °C, и отдельно учитывают угловые стены (ещё плюс 15–20 % к требуемой мощности). Поэтому универсальное правило «100 Вт на 1 квадрат» приходится немного корректировать под конкретное помещение.

Если взять усреднённый расчёт 100 Вт на 1 м² и посмотреть только на «сухие цифры», получается, что при мощности около 5,56 сотен ватт такой прибор обогреет неугловую комнату площадью примерно 5,56 квадратных метра без учёта запаса. Производители при этом считают теплоотдачу по разным стандартам, и далеко не всегда раскрывают, как именно снимаются эти замеры и насколько правдивы данные: часть цифр приходит из полуофициальных источников. Мы считаем, что заявленная мощность у этого производителя немного завышена, и ориентироваться лучше на реальные условия эксплуатации.

В итоге имеем панельный радиатор с понятными характеристиками, таблица расчетов мощности помогает трезво оценить площадь обогрева, а схема подключения — корректно собрать систему без перекосов по комнатам. Цена на такую стальную батарею в Киеве и Харькове с доставкой по Украине зависит от сезона и акций, но уточнить её просто. Когда в голове появляется мысль «Куплю батарею отопления без лишних экспериментов», логично обратиться туда, где этим занимаются каждый день: в магазин радиаторов Крантик, в магазине сантехники и отопления Krantik.com подскажут оптимальную модель и соберут комплект под вашу систему.
