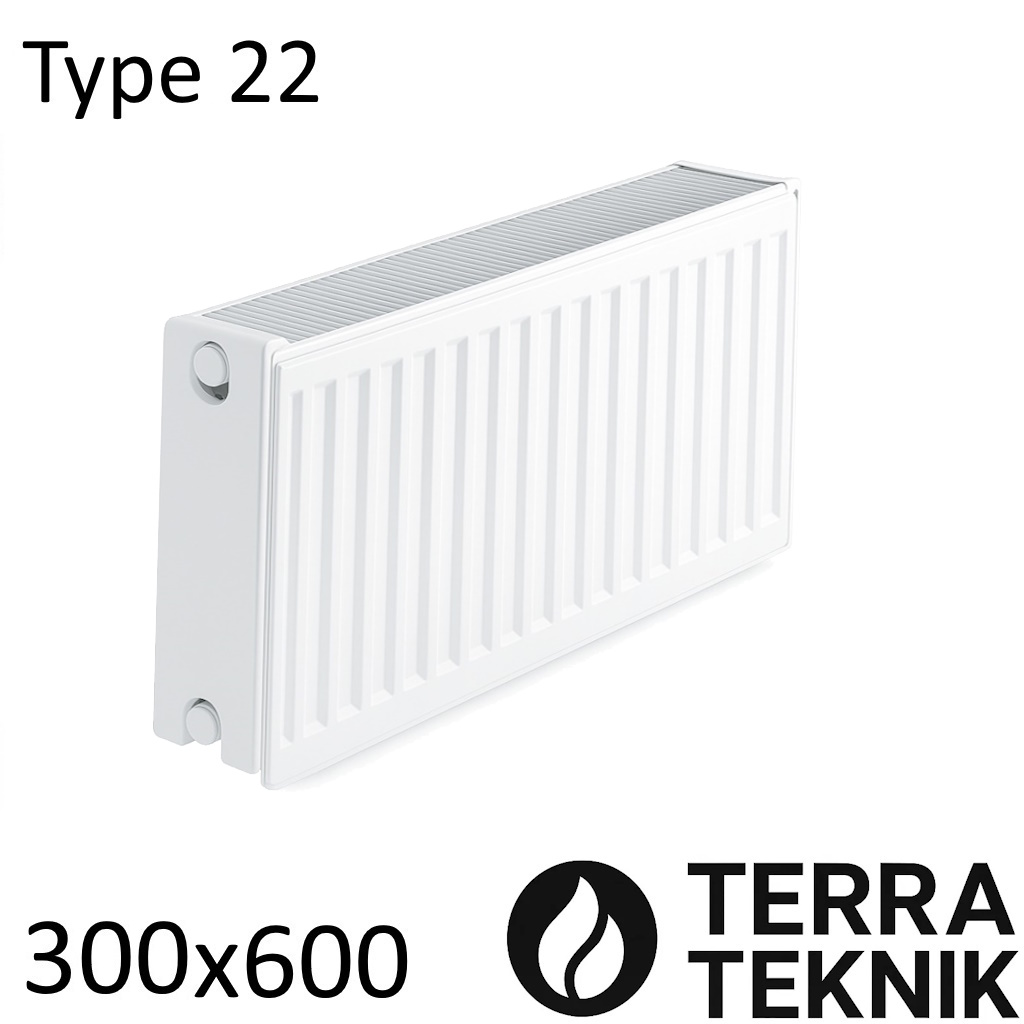

Стальной радиатор TERRA TEKNIK 300х600 мм, Тип 22 боковое подключение

Стальной радиаторы отопления тип 22 чаще всего выбирают там, где нужен компактный, но уверенный по мощности панельный радиатор для отопления небольших комнат. Конкретно модель с высота 300 мм и ширина 600 мм с боковое подключение хорошо прячется под подоконник, выглядит как аккуратная стальная батарея и быстро реагирует на изменение режима котла.

Содержание

• Плюсы и минусы
• Схема подключения
• Характеристики
• Расчет теплоотдачи

Преимущества и недостатки

Преимущества и недостатки стального радиатора отопления стоит разобрать честно, без прикрас, чтобы понимать, за что вы платите и чего ждать от прибора в реальной системе отопления.

Плюсы стальной панели:

• Простота монтажа. Радиатор стальной можно повесить на штатные кронштейны, подключить крезьбовыми фитингами и быстро запустить в работу без «танцев» с секциями и прокладками.
• Немного выгодней цена в отличие от секционных радиаторов сопоставимой мощности и размеров, особенно если учитывать стоимость дополнительной скрутки и фитингов.
• Большой выбор под нужные размеры без дополнительной скрутки. Готовые длины по 300, 400, 500, 600 мм и далее позволяют подобрать панельный радиатор практически под любой подоконник.
• Быстрый прогрев помещения. Малый объем воды и развитая поверхность панелей дают быстрый отклик на включение котла.
• Эстетичный внешний вид. Плоская фронтальная панель хорошо смотрится в современном интерьере, не бросается в глаза и визуально не «съедает» пространство.
• Равномерное распределение тепла благодаря конвекции. Внутренние конвекторные пластины создают устойчивый поток теплого воздуха снизу вверх, уменьшая эффект «теплый потолок – холодный пол».
• Устойчивость к перевозкам. При транспортировке транспортными компаниями цельная панель имеет меньше мест, где можно отломить секцию или «разболтать» соединения, как у секционного радиатора.

Минусы, о которых нужно знать:

• Низкая стойкость к гидроударам. При резком открытии задвижек или работе проблемных насосов панели могут пострадать быстрее, чем массивный чугун.
• Чувствительность к сырости. В сырых подвалах и особенно во влажной ванной комнате такой прибор устанавливать не рекомендуется: конденсат и брызги ускоряют коррозию.
• Меньшая тепловая инерция. Стальной радиатор остывает быстро — это плюс для управления температурой, но минус, если котел выключили, а запас тепла нужен подольше.
• Подверженность коррозии. При постоянном контакте с кислородом и грязным теплоносителем стенки панелей начинают ржаветь, особенно в местах сварки.
• Нельзя полностью сливать воду из системы. Длительная эксплуатация «насухо» внутри секций приводит к интенсивной ржавчине; стальные радиаторы отопления лучше чувствуют себя в постоянно заполненной замкнутой системе.
• Чувствительность к качеству теплоносителя. Узкие каналы стальной батареи хуже переносят большое количество шлама и окалины, поэтому систему нужно периодически промывать и ставить фильтры.

Если относиться к панели как к «рабочему инструменту» и соблюдать условия эксплуатации, такой радиатор для отопления прослужит долго и будет комфортно греть комнату без сюрпризов.

На схеме выше хорошо видно, из каких элементов собран панельный радиатор: стальные панели, конвекторные ребра, коллекторы, пробки и кран Маевского для стравливания воздуха. Всё это вместе образует компактный стальной радиатор, который легко вписать в систему с боковым или нижним подключением.

Схема отопления и подключения радиаторов

В реальных системах применяют несколько основных вариантов: диагональное подключение, нижнее боковое подключение и классическое боковое. Для стальных радиаторов с нижним подключением используют специальный кран «бинокль», он же узел нижнего подключения, который позволяет аккуратно подвести подачу и обратку снизу и спрятать трубы.

На практике почти всегда на радиатор стальной ставят запорную арматуру: кран американка, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Бывают прямые и угловые модели, чтобы аккуратно выйти к трубе из стены или пола. Все эти краны снабжены американками, за счет чего узел можно раскрутить, снять панель для обслуживания или заменить отдельный элемент, не ломая всю систему отопления.

Важно понимать разницу между вентильными и шариковыми механизмами. Вентильный радиаторный кран дороже, зато позволяет плавно регулировать поток воды и точнее балансировать контур. Шариковые, они же полуоборотные, конструктивно рассчитаны на режим «включил–выключил», но ими тоже можно при необходимости поджать проток. Просто в шаре сложнее поймать нужный момент, к тому же твёрдые частицы быстрее изнашивают рабочую поверхность.

Регулировка потока воды нужна не только ради красоты, а для равномерного распределения теплоносителя по всей системе. При параллельном подключении батарей, если оставить все краны полностью открытыми, вода охотнее пройдет через первый панельный радиатор и вернется в котел, так толком и не дойдя до последних приборов. Поэтому мастера чаще всего прикрывают кран на обратке: именно так проще выставить нужный расход и температуру каждого прибора.

Характеристики

Чтобы понимать, с чем имеем дело, смотрим на основные характеристики конкретной модели высота 300 мм и ширина 600 мм с боковое подключение.

• Материал: холоднокатаная сталь.
• Тип: 22 (две панели и два конвекторных ряда).
• Высота: 300 мм.
• Ширина: 600 мм.
• Толщина стали: 1,25 мм.
• Вес: 9,8 кг.
• Объем воды: 1,7 л.
• Мощность / теплоотдача: 926 Вт при ΔT = 50 °C.
• Страна производитель: Украина (по сути, производитель: Украина).
• Фирма: TERRA-TEKNIK.
• Подключение: боковое, классическая подача и обратка сбоку.
• Макс. рабочее давление: до 10 бар.
• Давление на разрыв: до 13 бар.
• Комплектация: крепления, заглушка 1/2" и кран Маевского для спуска воздуха.

По этим параметрам можно сравнивать панельный радиатор с аналогами: здесь вас интересует не только паспортная теплоотдача, но и объем воды, допустимое давление и то, как такая стальная батарея впишется в вашу схему подключения.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 300

На заводе мощность всегда считают по паспортным условиям, и в характеристиках вы видите аккуратную строку: теплоотдача 926 Вт при Δ50. Многие сайты по незнанию не расшифровывают, что такое Δ, либо вообще подменяют этот знак обычным значком температуры. Отсюда и путаница в расчетах площади.

Знакомьтесь: Δ — та самая дельта. В нашем случае Δ50 означает разницу между средней температурой теплоносителя в радиаторе и среднекомнатной температурой. При таких условиях температура подачи получается около 75 °C, и это уже очень много и не экономично. Работать с подачей 75 градусов — примерно как пытаться прогреть комнату активным дыханием: энергозатраты огромные, а толку мало, потому что котел гоняют «в потолок» ради красивой цифры в паспорте.

Для большинства бытовых котлов такие режимы либо малореальны, либо приводят к полуторократным перерасходам топлива. Плюс надо помнить, что речь о температуре теплоносителя на входе в прибор, а не на выходе из котла: часть тепла теряется по пути по трубам и стоякам.

Оптимальная температура подачи по мнению мастеров-сантехников — около 55 °C. Это примерно на 26 % меньше, чем при Δ50, но падение мощности идет не линейно, а с коэффициентом 1,3. В итоге наш радиатор, имеющий 926 Вт при паспортной дельте, при подаче 55 °C реально отдает около 477 Вт. Все промежуточные расчеты теплоотдачи по разным температурам хорошо видны в таблице: там по сути расписано, как меняется мощность при разных режимах системы.

Важно понимать: 477 Вт — это расчет «впритык», без запаса. К стандартному правилу «100 Вт на 1 м²» стоит добавить минимум +10 % на запас, еще +10 % на случай морозов ниже −20 °C, и отдельно учесть угловые стены (плюс 15–20 % к требуемой мощности). Без всех этих поправок стальные радиаторы отопления 22 типа будут греть, но комната может оказаться прохладнее, чем хотелось бы.

Если исходить из усредненных показателей и простого ориентира 100 Вт на квадратный метр, то при мощности около 477 Вт такой радиатор способен обогреть неугловую комнату площадью примерно 4,77 квадратных метра. Это ориентир без учета утепления, высоты потолков и количества окон, но он помогает понять порядок цифр и трезво сравнить разные модели.
