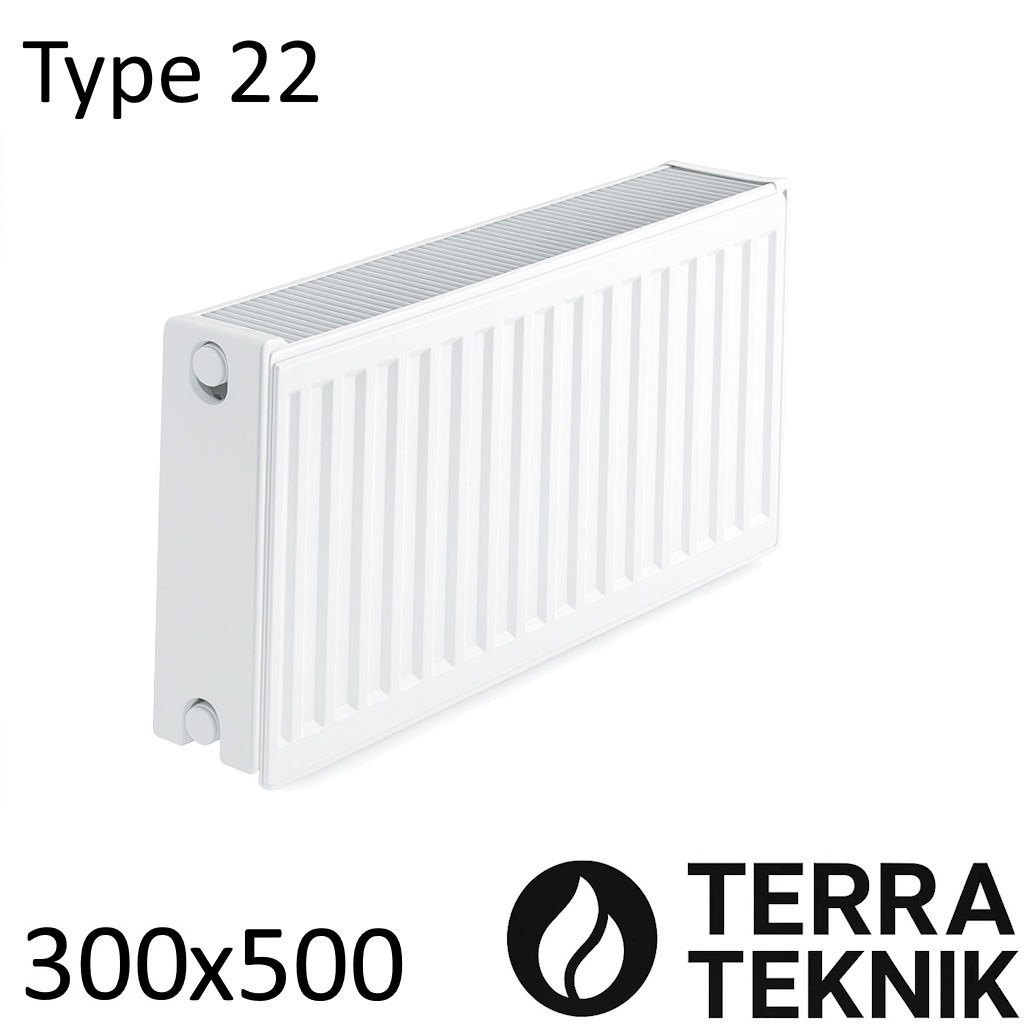

Стальной радиатор TERRA TEKNIK 300х500 мм, Тип 22 боковое подключение

Стальные радиаторы отопления тип 22 в размере 300×500 мм — это уже не просто «добивка» системы, а полноценный рабочий прибор, который уверенно закрывает небольшие комнаты и зоны с низким подоконником. Формат Стальные радиаторы отопления 22 300 500 (Терра) сочетает компактную высоту 300 мм, длину 500 мм и боковое подключение, а паспортная теплоотдача 772 Вт при Δ50 позволяет использовать его как основной или дополнительный радиатор для отопления, если правильно учесть реальную мощность при более мягких температурных режимах.

Содержание

• Преимущества и недостатки стального радиатора
• Схема подключения радиаторов отопления
• Характеристики
• Таблица расчетов теплоотдачи тип 22 высота 300

Преимущества и недостатки стального радиатора

Для многих покупателей стальной радиатор тип 22 — это разумный компромисс между ценой, внешним видом и удобством монтажа. Высота 300 мм позволяет аккуратно спрятать прибор под низким подоконником, а двухпанельная конструкция с конвектором даёт более высокую теплоотдачу по сравнению с одно-панельными моделями той же ширины. В интерьере такая стальная батарея выглядит аккуратно и современно, не перетягивая внимание на себя.

Плюсы. Монтаж прост: панельный радиатор вешается на кронштейны, к боковым патрубкам подводятся трубы, ставятся запорные краны и кран Маевского, после чего систему можно заполнять. По сравнению с секционными батареями не нужно подбирать количество секций и заниматься дополнительной скруткой — заводской размер 300×500 мм уже готов к установке. Цена получается немного выгоднее относительно многих секционных решений аналогичной мощности, а равномерное распределение тепла достигается за счёт сочетания излучения от панелей и конвекции через внутренний конвектор. При транспортировке цельносварной корпус лучше переносит тряску и удары: стальные радиаторы отопления тип 22 реже получают скрытые повреждения, чем длинные секционные блоки.

Минусы. Чувствительность к гидроударам остаётся типичным минусом: резкие скачки давления могут повредить швы и ускорить износ. Сталь плохо переносит постоянную сырость, поэтому ставить такие приборы в сырых ванных комнатах без нормальной вентиляции не рекомендуют — внутренняя и внешняя коррозия развивается быстрее. Тепловая инерция ниже, чем у массивных чугунных батарей: котёл остановился — панель заметно быстрее остывает. Частый слив и долив воды, попадание воздуха в контур, а также грязный теплоноситель с твёрдыми частицами ускоряют коррозию и износ запорной арматуры. Полностью сливать воду из системы на длительный срок не стоит: это прямое приглашение для коррозии внутри панелей и коллекторов.

Схема подключения радиаторов отопления

Схема подключения радиаторов отопления напрямую влияет на то, сколько реальных ватт вы получите от конкретной модели. Даже компактный радиатор стальной 300×500 при неправильной обвязке может прогреваться только частично, оставляя часть панели холодной.

Классическая схема — диагональное подключение: подача сверху с одной стороны, обратка снизу по диагонали. Так стальной радиатор прогревается максимально равномерно, что особенно важно для длинных моделей. В формате 300×500 мм часто применяют боковое подключение, когда обе трубы подведены к одной стороне прибора. Нижнее боковое или полностью нижнее подключение используют там, где нужно спрятать трубы в полу или стене и оставить в поле зрения только панель.

В стальных радиаторах с нижним подключением нередко применяют кран «бинокль», он же узел нижнего подключения: в одном корпусе совмещены подача и обратка. На любой радиатор стальной практично поставить запорную арматуру: кран с американкой, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Фурнитура бывает прямой и угловой, под разные варианты подводки. Внутри могут стоять шариковые или вентильные механизмы: вентильные дороже, но дают более плавную регулировку потока теплоносителя; шариковые (полуоборотные) изначально рассчитаны на режим «включил/выключил», хотя ими тоже часто регулируют проток. В шариковых кранах сложнее поймать точный момент, а поток воды с механическими примесями быстрее изнашивает шар и седло.

Все узлы на картинке оснащены американками, что позволяет без проблем снять стальную батарею отопления или заменить кран без вырезания участка трубы. Регулировка потока воды важна ещё и для равномерного распределения теплоносителя по всей системе: при параллельном подключении, если оставить краны полностью открытыми, вода с охотой пройдёт по первому радиатору и вернётся в котёл, практически не заходя в остальные. Поэтому для балансировки достаточно одного крана или вентиля, а чаще всего поджимают именно обратку — так регулировать удобнее и точнее.

Характеристики

Характеристики нужны не для красоты в карточке товара, а чтобы быстро понять, в каких условиях панельный радиатор отработает честно и по каким параметрам подбирать его к конкретной комнате.

• Тип: стальной радиатор тип 22, панельный, двухпанельный с конвектором.
• Назначение: радиатор для отопления квартир, частных домов, офисов и небольших помещений.
• Высота: 300 мм.
• Ширина: 500 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый, универсальный для интерьера.
• Толщина стали: 1,25 мм.
• Теплоотдача: 772 Вт при ΔT = 50 °C.
• Объём воды: около 1,4 л.
• Страна производитель: Украина, производитель Украина указана в паспорте.
• Фирма: TERRA-TEKNIK (Терра).
• Подключение: боковое.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления, заглушка 1/2" и кран Маевского для спуска воздуха.

Такие стальные радиаторы отопления тип 22 высотой 300 мм и шириной 500 мм хорошо подходят как для роли основного прибора в маленькой комнате, так и в качестве дополнительной стальной батареи в связке с более крупными радиаторами. При грамотном подборе по мощности и правильной схеме подключения они органично вписываются в систему и не требуют сложного обслуживания.

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 300

Таблица расчетов теплоотдачи стальных радиаторов тип: 22 высота 300 помогает перевести сухой показатель «теплоотдача 772 Вт при Δ50» в реальные цифры: сколько ватт вы получите при нормальной температуре подачи и какую площадь можно обогреть без экстремальных режимов котла.

Во многих описаниях в сети значок Δ50 либо не поясняют, либо принимают за просто температуру теплоносителя и заменяют значком градуса. На деле Δ, или дельта, — это разница между температурой воды в радиаторе и среднекомнатной температурой. Режим Δ50 означает, что подача около 75 °C при комнатных 20–21 °C. Это высокий, откровенно неэкономичный режим: постоянно топить так — всё равно что пытаться настольной лампой прогреть комнату, тепло есть, но расход топлива выходит совсем другим.

При этом важно понимать, что речь идёт о температуре теплоносителя на входе в прибор, а не на выходе котла: часть градусов теряется в трубах и стояках по пути. На практике опытные мастера сантехники чаще ориентируются на подачу порядка 55 °C. Формально это примерно на 26 % ниже режима Δ50, но мощность падает не линейно: здесь подключается коэффициент 1,3. В результате наш стальной радиатор мощностью 772 Вт при Δ50 в режиме подачи 55 °C фактически отдаёт около 397 Вт. Все расчеты теплоотдачи на разных режимах аккуратно сведены в таблицу на картинке выше.

397 Вт — это мощность почти «впритык», без серьёзного запаса. В реальных расчётах обычно добавляют минимум +10 % на резерв по теплу, ещё около +10 % на более низкие температуры на улице (ниже −20 °C) и плюс 15–20 % для угловых комнат и холодных наружных стен. Если использовать усреднённый ориентир 100 Вт на 1 квадратный метр, то такой радиатор обогреет неугловую комнату площадью примерно 3,97 квадратных метра без учёта запаса. Это усреднённые данные без учёта конкретного утепления, высоты потолков и количества окон.

Производители считают теплоотдачу по разным стандартам, не всегда подробно раскрывая методику измерений, а часть цифр попадает в интернет из полуофициальных источников. Поэтому есть основания считать, что заявленная мощность у этого производителя немного завышена. Это не критично, но подсказывает, что разумнее брать небольшой запас по мощности и не рассчитывать, что паспортные 772 Вт автоматически превратятся в такие же 772 Вт в реальной системе.

В итоге мы имеем стальной радиатор тип 22 размером 300×500 мм с боковым подключением и паспортной теплоотдачей 772 Вт, изготовленный в Украине. При реальном режиме подачи около 55 °C он работает как компактная панельная стальная батарея для небольшой зоны обогрева, а таблица расчетов мощности помогает понять, стоит ли использовать его как основной прибор или лучше заложить пару дополнительных радиаторов стальных в той же комнате.
