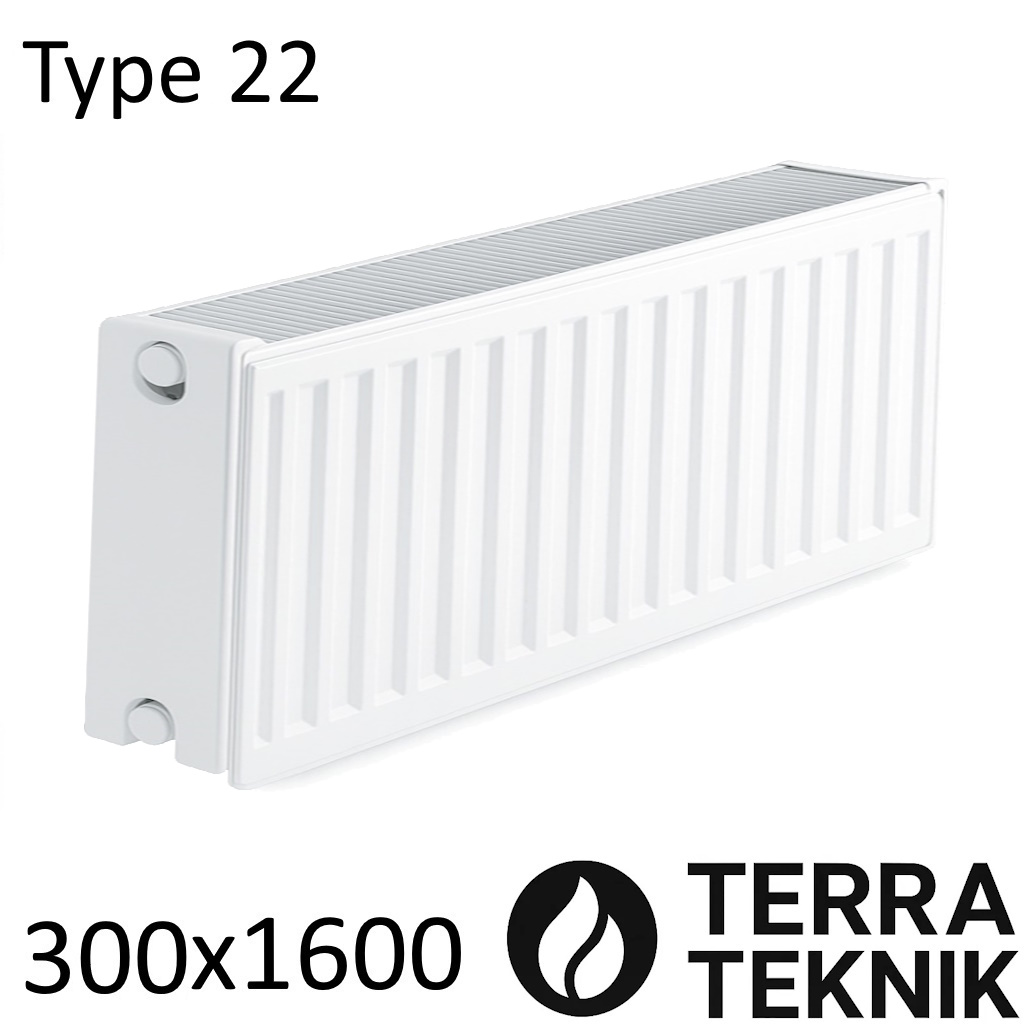

Стальной радиатор TERRA TEKNIK 300х1600 мм, Тип 22 боковое подключение

Панельные радиаторы тип 22 — это компактные и мощные отопительные приборы, рассчитанные на обогрев небольших помещений при минимальных размерах. Модель с высотой 300 мм и шириной 1600 мм отлично помещается под подоконником и подходит для систем отопления частных домов и квартир. Радиатор для отопления рассчитан на теплоотдачу 2470 Вт, а боковое подключение делает его удобным для монтажа и обслуживания. Рассмотрим подробнее, какие у него особенности, плюсы и минусы, как его подключить, а также реальные характеристики и таблицу расчётов мощности при Δ50.

Содержание

• Преимущества и недостатки
• Как подключить радиатор
• Характеристики
• Таблица расчетов теплоотдачи

Преимущества и недостатки

Стальная батарея типа 22 сочетает компактность, быстрый прогрев и удобство установки. Это оптимальный вариант для тех, кто хочет добиться тепла в доме без громоздких секций и лишних соединений. Благодаря панельной конструкции радиатор быстро реагирует на изменения температуры подачи, а значит, можно экономить топливо при регулировке.

• Плюсы: простота монтажа, доступная цена по сравнению с секционными моделями;
• Большой выбор размеров: можно подобрать радиатор без дополнительной скрутки секций;
• Быстрый прогрев: равномерное распределение тепла за счёт конвекции между панелями;
• Удобная транспортировка: цельная конструкция снижает риск повреждения при доставке;
• Эстетичный вид: белое порошковое покрытие гармонирует с любым интерьером.

Минусы также есть: чувствительность к гидроударам, повышенная восприимчивость к влажности — в ванной комнате такие радиаторы лучше не устанавливать. Из-за низкой тепловой инерции они быстрее остывают после выключения котла. Кроме того, сливать воду из системы полностью нельзя — при частом контакте с воздухом внутренняя поверхность начинает ржаветь. Ещё один момент — при повреждении секции радиатор меняется целиком, а не частями.

Как подключить радиатор

Панельный радиатор можно подключать тремя способами: диагонально, боковым или нижним подключением. Самый эффективный вариант — диагональный, когда подача идёт сверху, а обратка — снизу по диагонали. При боковом подключении оба патрубка расположены сбоку, что упрощает установку и выглядит аккуратно. Для радиаторов с нижним подключением применяют специальный узел, известный как кран-бинокль.

На каждом радиаторе обязательно устанавливают запорную арматуру. Это может быть радиаторный кран, вентиль, клапан с термоголовкой или шаровой кран с американкой. Прямые и угловые модели подбирают в зависимости от направления труб. Вентильные устройства дороже, но позволяют плавно регулировать поток воды, а шаровые удобны для быстрого отключения радиатора. Главное — не забывать про американку: она позволяет легко снять радиатор для обслуживания или замены без разборки всей системы.

При параллельной разводке системы важно сбалансировать поток воды, чтобы теплоноситель равномерно проходил через все приборы. Чаще всего регулировку выполняют краном на обратке — это позволяет точнее выставить температуру и избежать перегрева первых радиаторов в цепи.

Характеристики

Перед вами качественный стальной радиатор, изготовленный из холоднокатаной стали и окрашенный порошковым способом. Производитель — TERRA-TEKNIK (Украина).

• Тип: 22
• Высота: 300 мм
• Ширина: 1600 мм
• Толщина стали: 1,25 мм
• Мощность при ΔT=50°C: 2470 Вт
• Объём воды: 4,6 л
• Вес: 27,9 кг
• Подключение: боковое
• Рабочее давление: 10 бар
• Давление на разрыв: 13 бар
• Комплектация: крепления, заглушка 1/2", кран Маевского
• Страна: Украина

Радиатор рассчитан на закрытые системы отопления и подходит как для газовых, так и для электрических котлов. Монтаж не требует специальных навыков — достаточно подключить подачу и обратку, проверить герметичность и запустить систему. Цена варьируется в зависимости от комплектации, но даже с учётом затрат на арматуру остаётся доступной для большинства покупателей.

Таблица расчетов теплоотдачи

Теплоотдача радиатора напрямую зависит от температуры подачи. Паспортные данные — 2470 Вт при Δ50, что соответствует подаче 75 °C. Но реальная температура в системах отопления часто ниже — около 55 °C. При этом мощность снижается с учётом коэффициента 1,3, и радиатор выдаёт около 1270 Вт. Это значение подходит для обогрева помещения площадью до 12,7 м² без запаса. Для уверенного результата стоит добавить 10 % к расчётной мощности на теплопотери, ещё 10 % — на морозы ниже –20 °C и 15–20 % — если комната угловая.

Δ50 — это не температура воды, а разница между температурой теплоносителя и средней температурой в помещении. Поэтому данные «из паспорта» часто условны — в реальной работе результат будет ниже. Важно учитывать эти нюансы при подборе радиатора и не ориентироваться только на цифры из рекламных таблиц. Оптимальный расчёт даёт понимание, какой именно радиатор обеспечит комфорт без перерасхода топлива.

Панельные радиаторы тип 22 высотой 300 мм и шириной 1600 мм — практичное решение для обогрева квартир и домов. Производитель — Украина, TERRA-TEKNIK. Купить радиатор можно в магазине сантехники и отопления Krantik.com. Здесь представлены характеристики, схемы подключения и таблицы расчётов мощности для удобного подбора нужной модели. Цена и доставка действуют по всей Украине, включая Киев и Харьков.
