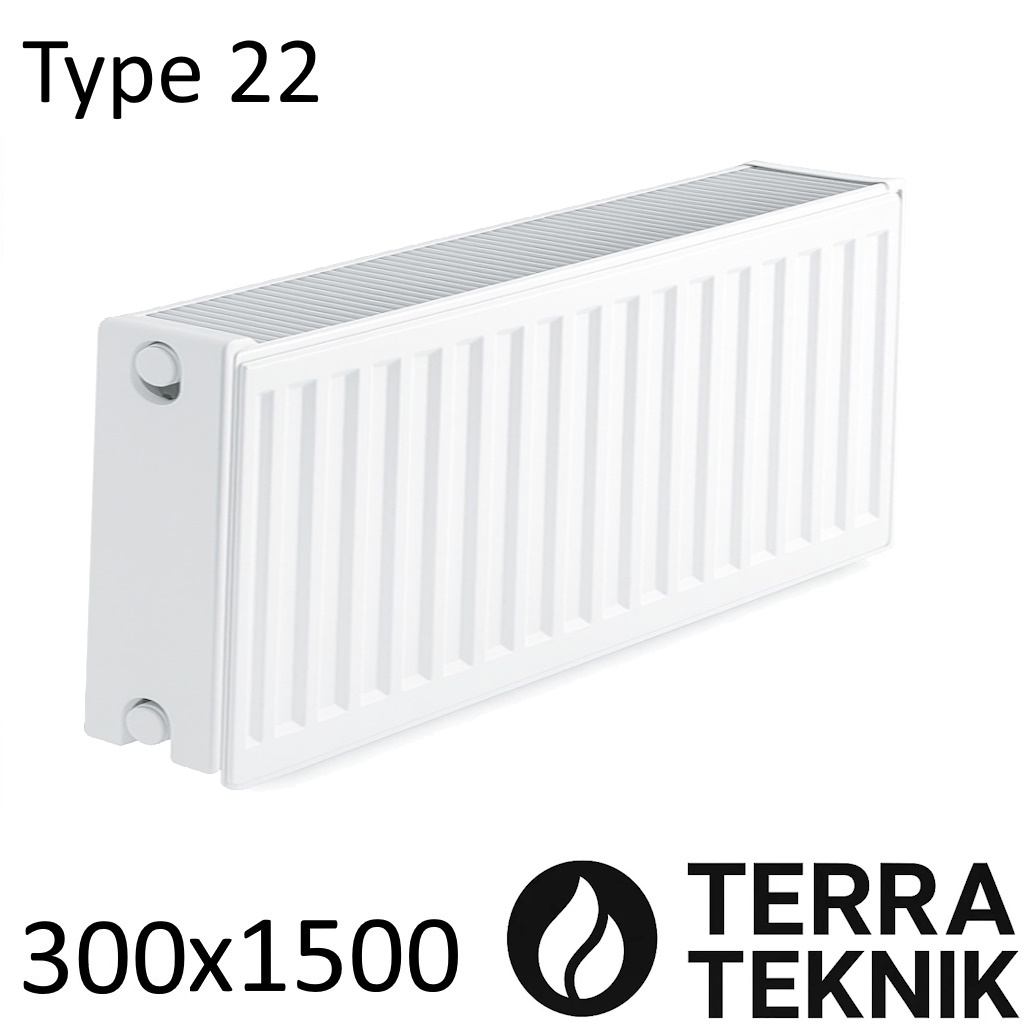

Стальной радиатор TERRA TEKNIK 300х1500 мм, Тип 22 боковое подключение

Батареи отопления стальные тип 22 — это современное решение для домов и квартир, где важны компактные размеры, быстрый прогрев и аккуратный внешний вид. Радиатор для отопления высотой 300 мм и шириной 1500 мм прекрасно вписывается под подоконник, а боковое подключение упрощает монтаж. Модель рассчитана на теплоотдачу 2315 Вт, что делает её оптимальной для помещений до 12 м². Ниже рассмотрим, какие у неё плюсы и минусы, как выглядит схема подключения, характеристики и таблица расчетов мощности при разных температурах подачи.

Содержание

• Преимущества и недостатки
• Схема отопления и подключения радиаторов
• Характеристики
• Таблица расчетов теплоотдачи

Преимущества и недостатки

Стальная батарея типа 22 сочетает эффективность и простоту эксплуатации. Она быстро нагревается, что удобно для систем с программируемыми котлами или частыми включениями. Кроме того, такие модели эстетично выглядят и хорошо вписываются в современные интерьеры.

• Преимущества: простота монтажа, быстрая установка, доступная цена по сравнению с секционными моделями;
• Выбор размеров: широкий ассортимент без необходимости скручивать секции;
• Быстрый прогрев: равномерное распределение тепла благодаря двойной панели и конвекционным каналам;
• Надёжная транспортировка: цельная конструкция меньше подвержена повреждениям при доставке;
• Совместимость: подходит для большинства современных систем отопления.

Однако у панельных радиаторов есть и слабые стороны: они чувствительны к гидроударам, не рекомендуются для установки во влажных помещениях, подвержены коррозии при частом сливе воды. Также у них меньшая тепловая инерция — после отключения котла батарея остывает быстрее, чем чугунные аналоги. Стоит учитывать, что при полной разгерметизации или утечке стальной радиатор подлежит замене целиком.

Схема отопления и подключения радиаторов

Радиатор стальной можно подключить несколькими способами: диагонально, нижним или боковым подключением. При диагональной схеме подача идёт сверху, а обратка снизу — это обеспечивает максимальную теплоотдачу. Боковое подключение применяют, если подводка идёт сбоку, а нижнее — при использовании специальных комплектов, таких как кран-бинокль (узел нижнего подключения).

Запорная арматура играет ключевую роль: краны, вентили, клапаны с термоголовкой регулируют поток теплоносителя и позволяют балансировать систему. Шариковые краны подходят для включения и выключения потока, а вентильные — для точной регулировки температуры. Все они снабжены американками, благодаря чему радиатор можно легко снять или заменить без разборки всей системы.

Совет: при параллельной разводке системы стоит регулировать именно кран на обратке — так точнее контролируется температура и исключается перегрев первых радиаторов в цепочке.

Характеристики

Модель изготавливается из холоднокатаной стали, окрашенной порошковым методом. Производитель — TERRA-TEKNIK.

• Тип: 22
• Высота: 300 мм
• Ширина: 1500 мм
• Толщина стали: 1,25 мм
• Мощность при ΔT=50°C: 2315 Вт
• Объём воды: 4,3 л
• Вес: 24,6 кг
• Подключение: боковое
• Рабочее давление: 10 бар
• Давление на разрыв: 13 бар
• Комплектация: крепления, заглушка 1/2", кран Маевского
• Страна: Украина

Радиатор рассчитан на работу в закрытых системах отопления и совместим с котлами любого типа. Поставляется готовым к установке, что снижает время монтажа и риск ошибок.

Таблица расчетов теплоотдачи

Мощность радиатора зависит от температуры подачи. Паспортное значение 2315 Вт указано для Δ50, что соответствует подаче 75 °C. Но в реальности котлы чаще работают при 55 °C, и тут начинается самое интересное. Разница в 20 °C кажется небольшой, но на практике мощность снижается не линейно, а с коэффициентом 1,3. В итоге при 55 °C радиатор выдаёт около 1190 Вт, что подходит для обогрева комнаты площадью примерно 11,9 м² без запаса. Добавляем 10 % для непредвиденных потерь, ещё 10 % при морозах ниже –20 °C и 15–20 % при угловом расположении комнаты — получаем реальный диапазон применения.

Важно помнить: Δ50 — это не температура воды, а разница между ней и средней температурой воздуха. Именно поэтому расчёты «по паспорту» часто дают завышенные результаты. Настоящую эффективность радиатора можно понять только с учётом реальных условий эксплуатации.

Батареи отопления стальные тип 22 высотой 300 мм и шириной 1500 мм — удачный выбор для домов и квартир, где ценят баланс между мощностью и компактностью. Цена зависит от региона и комплектации, но купить такую модель можно в магазине сантехники и отопления Krantik.com. Производитель — Украина, бренд TERRA-TEKNIK. Здесь же можно найти другие размеры и таблицы расчетов мощности для выбора оптимального радиатора по площади.
