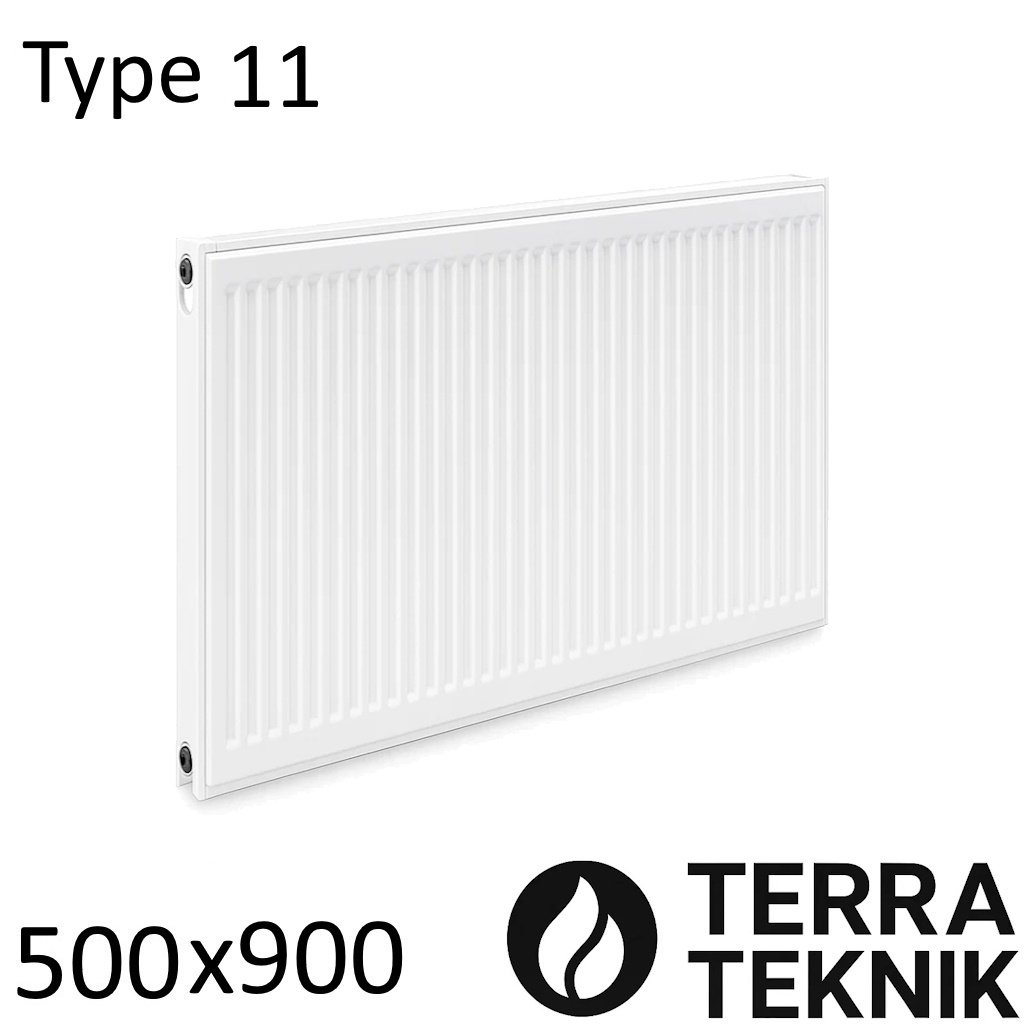

Стальной радиатор TERRA TEKNIK 500х900 мм, Тип 11 боковое подключение

Батареи отопления стальные тип 11 — классика для тех, кто ценит баланс между ценой, простотой и эффективностью. Эта модель 500×900 (Терра) подходит для квартир, частных домов и офисов, где требуется надежный и ровный обогрев без лишних хлопот. Разберем все по пунктам: что внутри, как подключается, насколько реально греет и где кроются нюансы, о которых не всегда пишут в описаниях.

Содержание

• Преимущества и недостатки
• Схема отопления и подключения
• Характеристики
• Таблица расчетов теплоотдачи

Преимущества и недостатки

Тип 11 — это панельный радиатор с одной нагревательной панелью и одной конвекционной пластиной. Простая, но эффективная конструкция: лёгкий, аккуратный, ставится быстро, работает стабильно. Именно поэтому такие модели нередко выбирают мастера, которым важна предсказуемость результата — поставил, подключил, греет.

• Плюсы: простота монтажа, быстрая установка и подключение;
• цена немного выгоднее, чем у секционных батарей;
• большой выбор размеров под конкретную комнату без дополнительной сборки;
• быстрый прогрев помещения и равномерное распределение тепла за счёт конвекции;
• аккуратный внешний вид и лёгкость чистки;
• удобная транспортировка — цельная конструкция не боится тряски в пути.

Минусы: как и у всех стальных радиаторов, есть ограничения. Невысокая стойкость к гидроударам, чувствительность к сырости (в ванной не ставят), меньшая тепловая инерция — быстро нагревается, но и быстро остывает. Кроме того, при полном сливе воды металл внутри контактирует с воздухом, и начинается коррозия. Добавим к этому требовательность к качеству теплоносителя — грязная вода в системе со временем изнашивает радиатор быстрее. Впрочем, при правильной установке и нормальной воде служит годами без нареканий.

Схема отопления и подключения радиаторов

Радиаторы отопления могут подключаться по-разному: диагонально (подача сверху, обратка снизу по диагонали), боковым способом или нижним подключением. В стальных моделях с нижним входом используют кран-бинокль — он же узел нижнего подключения. В комплект системы обычно входят краны, американки, вентили, клапаны и термоголовки. На картинках ниже — всё, что используется при установке.

По механизму действия краны делятся на шариковые и вентильные. Первые — полуоборотные, служат для включения и выключения потока. Вторые — регулируют плавно и точнее, стоят дороже, но работают мягче. У каждого варианта своё применение: шариковый удобен, если нужно быстро перекрыть радиатор, вентильный — если важно точно настроить температуру.

Все элементы снабжены американками, что позволяет легко снять радиатор, не разбирая всю систему. Регулировка потока необходима для равномерного распределения тепла: при параллельной разводке без регулировки вода часто идёт по кратчайшему пути, и первые радиаторы перегреваются, а дальние остаются холодными. Опытные мастера знают — корректировать лучше именно на обратке, там регулировка выходит точнее и стабильнее.

Характеристики

Модель стальной батареи тип 11 500×900 (TERRA-TEKNIK, Украина) — компактное, эффективное решение для автономного или центрального отопления.

• Материал: холоднокатаная сталь;
• Цвет: белый;
• Тип: 11;
• Высота: 500 мм;
• Ширина: 900 мм;
• Толщина стали: 1,25 мм;
• Вес: 11,9 кг;
• Мощность: 1157 Вт при ΔT = 50 °C;
• Объем воды: 2,2 л;
• Подключение: боковое;
• Максимальное рабочее давление: 10 бар;
• Давление на разрыв: 13 бар;
• Комплектация: крепление, заглушка 1/2", кран Маевского;
• Производитель: Украина, TERRA-TEKNIK.

Такой радиатор рассчитан на стабильную работу в обычных системах с давлением до 10 бар, поэтому подходит для большинства домов и квартир.

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Как же высчитать, насколько хватит радиатора? Всё упирается в дельту — знакомьтесь, это Δ. Многие путают этот символ с температурой подачи, но нет, Δ — это разница между температурой воды в системе и температурой воздуха в комнате. При Δ50 подача будет 75 °C — вроде неплохо, но для большинства котлов это уже «кипяток». И топить так — всё равно что пытаться активным дыханием прогреть комнату: энергично, но толку мало.

Рассмотрим на примере. Заводская мощность радиатора при Δ50 — 1157 Вт. Но при реальной подаче в 55 °C мощность падает не на 26 %, а ещё и по коэффициенту 1,3. В итоге получаем около 596 Вт. Теперь переводим это в привычные значения: если считать 100 Вт на 1 м², то батарея обогреет около 5,96 м². Это «впритык», без запаса.

• Добавляем +10 % на теплопотери помещения;
• +10 % при температуре на улице ниже −20 °C;
• +15–20 % для угловых комнат;

В реальности получается комфортный обогрев около 4,5–5 м². Для более просторных помещений логичнее взять две батареи или выбрать тип 22. Производители указывают данные по собственным стандартам, и не всегда раскрывают формулу расчета, поэтому лучше ориентироваться на реальные измерения, а не на «идеальные» цифры из прайс-листа.

Все расчеты мощности приведены на картинке выше. Там же можно визуально оценить, как меняется тепловая отдача при разных температурах подачи.

В итоге: стальная батарея отопления тип 11 высотой 500 мм и шириной 900 мм — практичное решение для небольших помещений. Эстетика, лёгкость монтажа и достойная теплоотдача делают её популярным выбором. В наличии — характеристики, схема подключения, таблица мощности, всё наглядно и просто. Цена актуальна на момент заказа. Купить можно в магазине радиаторов Krantik.com с доставкой по Украине, включая Киев и Харьков. Если вам нужна батарея отопления — это точно к нам.
