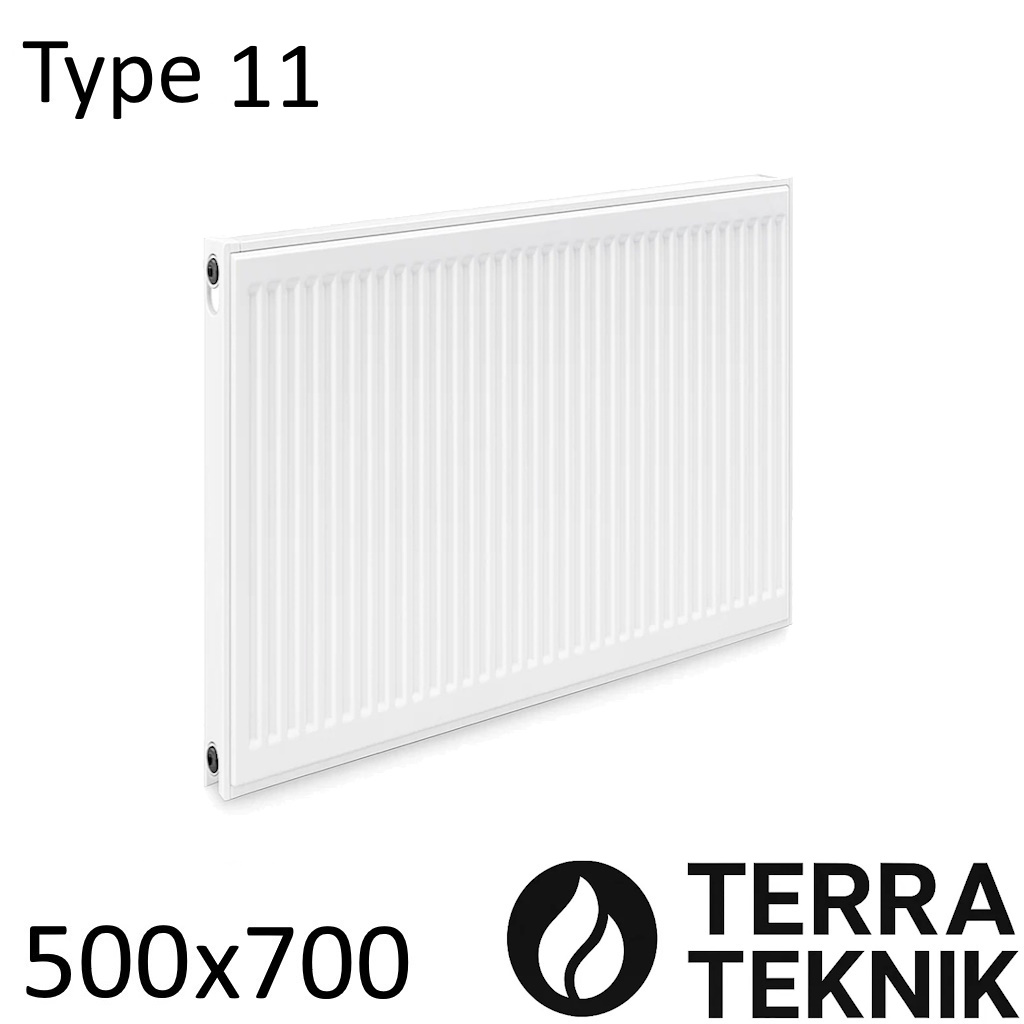

Стальной радиатор TERRA TEKNIK 500х700 мм, Тип 11 боковое подключение

Если вы выбираете Стальной радиаторы отопления тип 11 для квартиры или частного дома и хотите понимать не только цену, но и реальные цифры, стоит внимательно посмотреть на модель Стальной радиаторы отопления 11 500х700 (Терра) с боковым подключением. Ниже разберём, как устроен такой радиатор, чем он удобен, какие у него характеристики и сколько тепла он выдаёт в живых условиях, а не только в красивых таблицах.

Содержание

• Плюсы и недостатки
• Схема отопления и подключения радиаторов
• Характеристики
• Таблица расчетов теплоотдачи

Плюсы и недостатки

Панельный стальной радиатор типа 11 высотой 500 мм и шириной 700 мм рассчитан под современные системы отопления с нормальным давлением и качественным теплоносителем. Он компактный, аккуратно становится под подоконник, быстро прогревается и создаёт комфортную температуру без лишней громоздкости. Такой радиатор стальной особенно удобен там, где важна предсказуемая работа и понятная установка.

Плюсы модели:

• Простота монтажа — стандартное боковое подключение, понятная обвязка без сложных переходников.
• Более выгодная цена по сравнению с секционными радиаторами аналогичной мощности.
• Большой выбор размеров — легко подобрать под нужную длину без дополнительной скрутки и наращивания.
• Быстрый прогрев помещения — малая толщина стали и объём воды ускоряют выход на рабочую температуру.
• Равномерное распределение тепла благодаря конвекционным каналам внутри панели.
• Эстетичный внешний вид — ровная фронтальная поверхность не перегружает интерьер.
• Надёжность транспортировки — цельная конструкция меньше страдает при перевозке, чем секционные батареи.

Минусы, о которых нужно знать заранее:

• Низкая стойкость к гидроударам — резкие скачки давления сокращают срок службы.
• Чувствительность к сырости — постоянная влажность и конденсат ускоряют коррозию, в ванной комнате ставить не рекомендуется.
• Меньшая тепловая инерция — после отключения котла стальная панель быстро остывает.
• Подверженность коррозии при плохом теплоносителе, доступе воздуха и частых доливах воды.
• Нельзя полностью сливать воду из системы на длительный период — это ускоряет внутреннее ржавление.
• При течи заменяется весь радиатор — ремонт «по секциям» или частями здесь не предусмотрен.

Итог раздела простой: стальная батарея такого типа хорошо подходит для сухих жилых комнат с закрытой системой отопления, стабильным давлением и нормальной водой. В этих условиях она показывает себя предсказуемо и без неприятных сюрпризов.

Схема отопления и подключения радиаторов

Чтобы получить реальную теплоотдачу, важна не только модель, но и схема подключения. Для панельного радиатора типа 11 применяются три основных варианта: диагональное, боковое и нижнее подключение. На схеме выше показаны базовые решения, которые используют монтажники на объектах.

Диагональное подключение (подача сверху с одной стороны, обратка снизу с другой) даёт максимально равномерный прогрев и минимальные потери мощности. Особенно актуально для длинных панелей.

Боковое подключение (подача сверху и обратка снизу с одной стороны) — классический вариант для квартир и домов при замене старых батарей. При правильной длине и корректной обвязке потери теплоотдачи незначительны. Для данной модели используется именно боковое подключение, что упрощает монтаж и делает результат предсказуемым.

Нижнее подключение применяют, когда трубы спрятаны в полу или стене. Здесь важно соблюсти направление потока: ошибка приведёт к частичному прогреву панели и потерям мощности.

Характеристики

Ключевые технические данные помогают понять, в каких условиях этот панельный радиатор будет работать корректно.

• Материал: холоднокатаная сталь.
• Цвет: белый.
• Тип: 11 (одна панель с конвекционными каналами).
• Высота: 500 мм.
• Ширина: 700 мм.
• Толщина стали: 1,25 мм.
• Вес: 9,3 кг.
• Теплоотдача: 900 Вт при ΔT = 50 °C.
• Объем воды: 1,7 л.
• Рабочее давление: до 10 бар.
• Давление на разрыв: до 13 бар.
• Подключение: боковое (Боковое подключение).
• Страна производитель: Украина.
• Производитель: TERRA-TEKNIK.
• Комплект поставки: настенные крепления, заглушка 1/2", кран Маевского для стравливания воздуха.

По совокупности параметров это стальная батарея хорошо подходит для автономных и централизованных закрытых систем с контролируемым давлением, где важны компактность, понятная установка и прогнозируемая работа.

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Как понять, насколько реально хватит радиатора и почему паспортные 900 Вт не всегда совпадают с тем, что получается в комнате? Вся суть в одной детали, которую часто игнорируют. В характеристиках указано: 900 Вт при ΔT = 50 °C. Многие сайты по незнанию подают это так, будто Δ50 — это просто температура теплоносителя. Знакомьтесь! это Δ Дельта. Если кратко, она показывает разницу между средней температурой воды в радиаторе и температурой воздуха в помещении.

При Δ50 речь идёт примерно о подаче 75 °C и комнатных 20 °C. Для большинства современных котлов такой режим либо недостижим, либо приводит к полуторократному перерасходу топлива. В реальной жизни так почти не топят — это некомфортно и невыгодно. Надеяться на паспортные значения без учёта этого — всё равно что пытаться фонариком прогреть комнату: формально свет есть, но толку немного.

Оптимальная температура подачи, по опыту сантехников и реальных объектов, — около 55 °C. Это примерно на 26% ниже, чем режим Δ50, но мощность падает не только на эти проценты. Используется поправочный коэффициент около 1,3. В итоге наш радиатор (а если купите, то и ваш) с заявленными 900 Вт при ΔT = 50 °C в режиме подачи 55 °C выдаёт около 463 Вт.

Дальше считаем по простой схеме. Если ориентироваться на распространённое правило 100 Вт на 1 м² для неугловой комнаты без больших потерь, то 463 Вт — это примерно 4,63 м² без запаса. Но в жизни радиатор не должен работать «впритык». В расчёты стоит заложить:

• +10% — общий запас мощности;
• +10% — на морозы ниже -20 °C;
• +15–20% — для угловых комнат, неутеплённых стен и больших окон.

Важно понимать: разные производители считают мощность по разным стандартам, не все методики раскрываются, а часть данных берётся из полуофициальных источников. Есть основания считать, что заявленная теплоотдача ближе к верхней границе возможного. Поэтому таблица расчётов мощности — это ориентир, а реальные условия (температура подачи, гидравлика системы, утепление дома) всегда вносят свои корректировки.

Если вы подходите к выбору без иллюзий и хотите понимать, за что платите, стальной радиатор такого формата — рабочий инструмент, а не лотерея. Купить подходящую стальную батарею отопления с боковым подключением, учётом характеристик, схемы подключения и таблицы расчёта мощности можно в магазине радиаторов Krantik.com. Цена, реальные расчёты и доставка по Украине, включая Киев и Харьков, позволяют спокойно решить задачу «Куплю батарею отопления — это к нам» без сюрпризов. Так панельный радиатор становится частью продуманной системы, а не красивой, но бесполезной цифры на бумаге.
