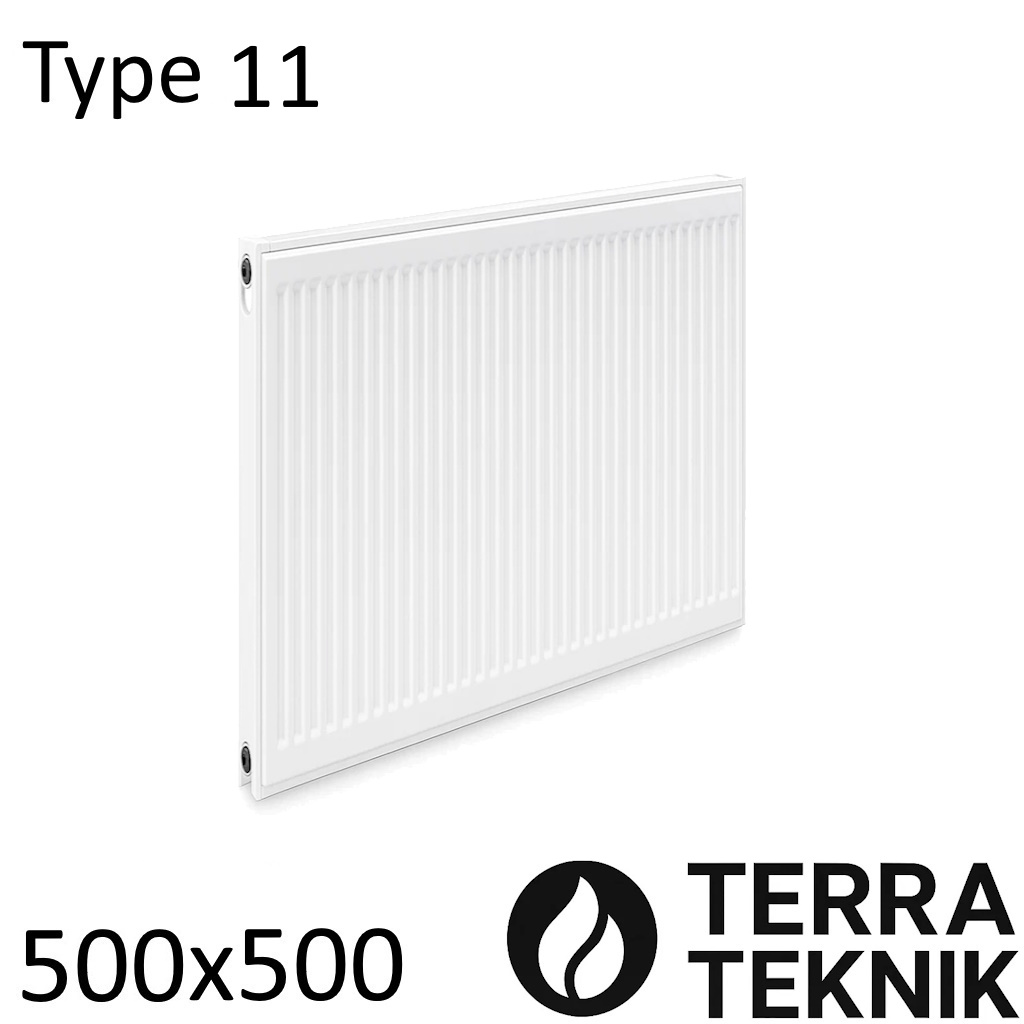

Стальной радиатор TERRA TEKNIK 500х500 мм, Тип 11 боковое подключение

Если вы подбираете Радиатор стальной тип 11 для квартиры или частного дома и хотите разобраться, чем он отличается от других моделей, — этот обзор поможет понять всё на практике. На примере радиатора стального 11 500х500 (Терра) с боковым подключением рассмотрим реальные характеристики, плюсы и минусы, схему подключения и тепловую эффективность, чтобы сделать осознанный выбор, а не просто смотреть на цену.

Содержание

• Преимущества и недостатки
• Схема отопления и подключения радиаторов
• Характеристики
• Таблица расчетов теплоотдачи

Преимущества и недостатки

Стальной панельный радиатор типа 11 высотой 500 мм и шириной 500 мм — это аккуратное и компактное решение, которое одинаково хорошо подходит для квартиры и частного дома. Его легко установить на стандартные кронштейны без переделки труб, особенно при боковом подключении. За счёт тонкой стальной панели и внутренней конвекции он быстро нагревается и равномерно распределяет тепло по комнате. Это удобно, когда нужно быстро прогреть помещение после включения отопления или при колебаниях температуры котла.

Основные плюсы этой модели:

• Простота монтажа — подходит под стандартные межосевые расстояния, установка быстрая и понятная.
• Доступная цена по сравнению с секционными радиаторами аналогичного размера и мощности.
• Большой выбор размеров без необходимости использовать переходники или дополнительные соединения.
• Быстрый прогрев помещения благодаря малому объёму воды и тонким стенкам.
• Эстетичный внешний вид — аккуратно вписывается под подоконник или в нишу.
• Равномерное распределение тепла по высоте благодаря естественной конвекции.
• Удобство транспортировки — цельная конструкция снижает риск скрытых повреждений при доставке.

Минусы у стальных батарей также есть, и их важно знать заранее:

• Низкая стойкость к гидроударам — не рекомендуется использовать в старых открытых системах с перепадами давления.
• Чувствительность к влажности — не ставится во влажных помещениях, особенно в ванной комнате.
• Меньшая тепловая инерция — после отключения котла быстро остывает.
• Подверженность коррозии — при плохом теплоносителе или частом сливе воды возможна ржавчина.
• Нельзя полностью сливать воду из системы, иначе ускоряется износ стенок.
• Ограниченная ремонтопригодность — если панель дала течь, замену выполняют целиком.

Радиатор стальной — отличный вариант для жилых сухих комнат, где стабильное давление и качественный теплоноситель. Для ванной или помещений с высокой влажностью лучше выбрать другой тип.

Схема отопления и подключения радиаторов

От правильной схемы подключения зависит не только внешний вид системы, но и эффективность обогрева. Панельные радиаторы типа 11 допускают несколько вариантов подключения: диагональное, боковое и нижнее.

Диагональное подключение (подача сверху с одной стороны, обратка снизу с другой) — наиболее эффективное. Поток воды равномерно прогревает всю площадь радиатора, потери минимальны. Подходит для длинных моделей, где важна равномерность.

Боковое подключение — классический вариант для квартир. Трубы остаются на виду, зато монтаж прост, а мощность теряется не более 5–7%. При правильной обвязке радиатор работает стабильно и не шумит.

Нижнее подключение используют, если трубы спрятаны в полу или стене. Важно соблюдать направление потока, иначе часть секции может оставаться холодной. В радиаторе стальном типа 11 500х500 (Терра) применено боковое подключение, что делает установку простой и универсальной.

Характеристики

Основные технические данные помогают точно понять, подходит ли модель под ваши задачи и систему отопления.

• Материал: холоднокатаная сталь.
• Цвет: белый.
• Тип: 11 (одна панель с конвекционными каналами).
• Высота: 500 мм.
• Ширина: 500 мм.
• Толщина стали: 1,25 мм.
• Вес: 6,6 кг.
• Мощность: 643 Вт при ΔT = 50 °C.
• Объём воды: 1,2 л.
• Рабочее давление: до 10 бар.
• Давление на разрыв: до 13 бар.
• Подключение: боковое.
• Страна производитель: Украина.
• Производитель: TERRA-TEKNIK.
• Комплект поставки: настенные крепления, заглушка 1/2", кран Маевского.

Такой панельный радиатор подходит для квартир и домов с закрытой системой отопления. Небольшой объём воды ускоряет реакцию на регулировку температуры и упрощает балансировку системы.

Таблица расчетов теплоотдачи

Как понять, насколько хватит радиатора и почему паспортные данные не всегда совпадают с реальностью? Всё упирается в значение ΔT — дельты температур между водой и воздухом. Завод указывает 643 Вт при ΔT = 50 °C, то есть при подаче 75 °C и температуре воздуха 20 °C. Но современные системы редко работают при таких параметрах — 75 градусов это неэкономично и создаёт лишнюю нагрузку на котёл.

Оптимальный режим подачи воды — около 55 °C. Однако мощность при этом падает не на 26%, а больше — с учётом коэффициента 1,3. Реальная теплоотдача радиатора в этом случае составит примерно 331 Вт. Это значит, что для комфортного обогрева без запаса такой панели хватит примерно на 3,3 м² неуглового помещения с нормальной теплоизоляцией.

Но в реальных условиях всегда стоит учитывать запас: +10% на возможные потери, +10% при морозах ниже -20 °C и ещё +15–20% для угловых комнат. Итого лучше ориентироваться на запас мощности, а не на цифры из паспорта.

Важно помнить, что производители используют разные стандарты измерения, а часть данных может быть усреднена. Поэтому лучше использовать расчётные таблицы и реальные показатели, чем слепо верить рекламным значениям.

Итог прост: 100 Вт ≈ 1 м² — это усреднённый расчёт. При температуре подачи 55 °C мощность падает почти вдвое, поэтому выбирайте радиатор с запасом по мощности и учитывайте конструкцию помещения.

При выборе модели Радиатор стальной 11 500х500 (Терра) обращайте внимание не только на паспортные цифры, но и на реальные условия вашей системы отопления. Купить стальную батарею отопления с характеристиками, схемой подключения и расчётами мощности можно в магазине радиаторов Krantik.com с доставкой по Украине, включая Киев и Харьков. Здесь вы найдёте честные описания, понятные цифры и консультации без лишних обещаний. Цена и расчёт мощности помогут подобрать панельный радиатор под конкретное помещение и сделать отопление эффективным и экономичным.
