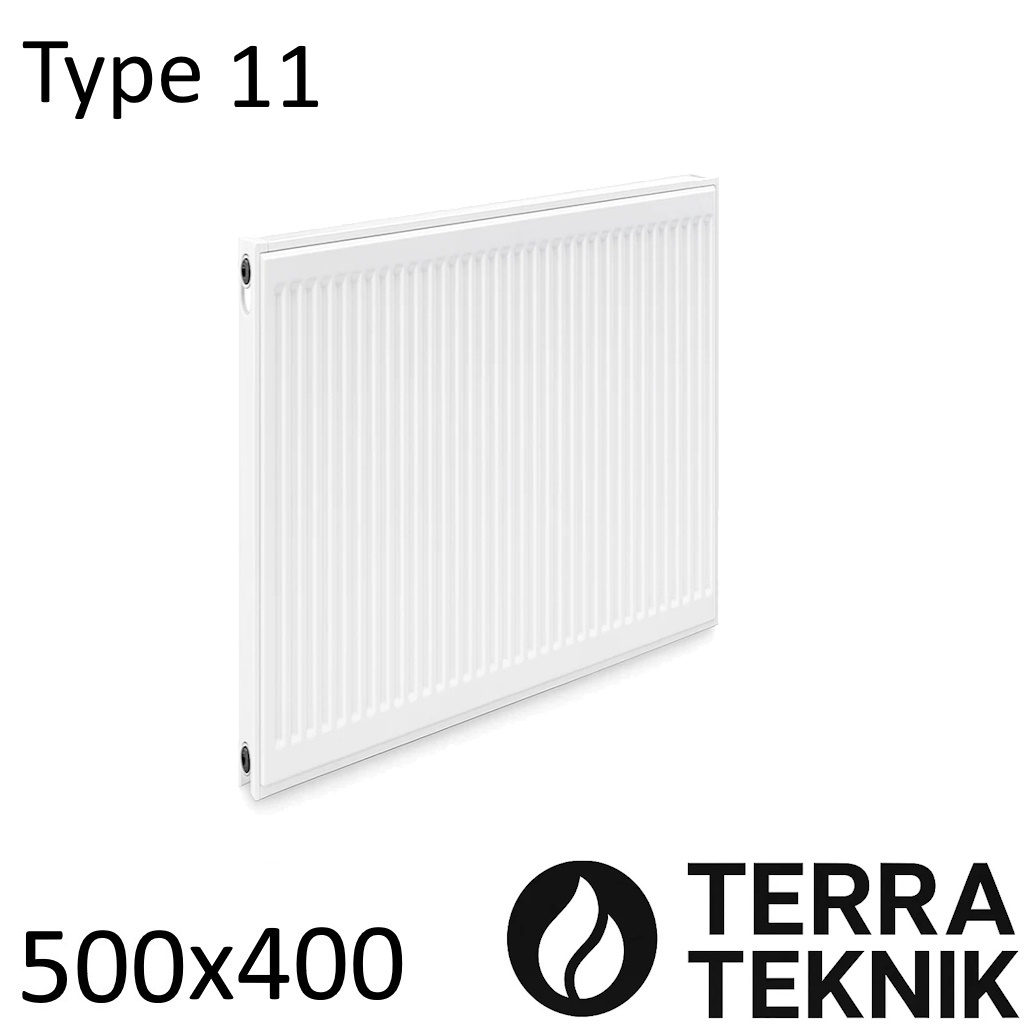

Стальной радиатор TERRA TEKNIK 500х400 мм, Тип 11 боковое подключение

Если вы подбираете Радиатор отопления стальные тип 11 для квартиры или частного дома и смотрите не только на цену, но и на реальные характеристики, то Радиатор отопления стальной 11 500х400 (Терра) с боковым подключением — удобный пример, на котором легко разобрать, как устроена стальная батарея, сколько тепла она отдает и в каких условиях покажет себя лучше всего.

Содержание

• Преимущества и недостатки
• Схема подключения
• Характеристики
• Таблица расчетов теплоотдачи

Преимущества и недостатки

Панельный радиатор типа 11 высотой 500 мм и шириной 400 мм визуально компактный, аккуратный и хорошо вписывается под подоконник, не перегружая интерьер. За счет стальной панели и конвекционных каналов он быстро прогревается и так же быстро отдает тепло в помещение, что удобно при межсезонье и изменениях режима котла. Большой выбор размеров в линейке позволяет точно подогнать длину без лишних переходников и скруток, а цельная конструкция облегчает транспортировку транспортными компаниями и снижает риск скрытых повреждений по сравнению с секционными решениями.

К плюсам также относится простота монтажа при боковом подключении: стандартные межосевые расстояния, понятная обвязка, установка на штатные кронштейны. Конвекционный поток распределяет тепло более равномерно, без сильных перепадов по высоте, поэтому в зоне радиатора комфортно находиться и сидеть рядом. Для закрытых систем с нормальным качеством теплоносителя и рабочим давлением до 10 бар такой радиатор для отопления показывает предсказуемое поведение.

Минусы у стальных панельных моделей есть, их нужно учитывать до покупки. Чувствительность к гидроударам: резкие скачки давления или «удары» водой могут сократить срок службы быстрее, чем у чугунных или ряда биметаллических моделей. Сталь плохо переносит постоянную сырость снаружи и длительный полный слив воды внутри: влажные стены, конденсат, эксплуатация во влажной ванной комнате и оставленная пустая система ускоряют коррозионные процессы. Меньшая тепловая инерция означает, что после отключения котла батарея относительно быстро остывает. Подверженность коррозии усиливается при плохом качестве теплоносителя, наличии кислорода и частых доливах. Дополнительный минус — ограниченная ремонтопригодность: если панель дала течь, заменить «одну секцию» нельзя, в большинстве случаев меняют весь радиатор стальной целиком.

Практический вывод: стальной панельный радиатор уместен в сухих жилых комнатах, в стабильных закрытых системах отопления и при аккуратной эксплуатации, но не подходит как универсальный вариант для сырых помещений и систем, которые периодически оставляют без воды.

Схема отопления и подключения радиаторов

Правильная схема подключения напрямую влияет на реальную теплоотдачу. Для стальных панельных моделей типа 11 используются несколько базовых вариантов, которые показаны на иллюстрации ниже.

Диагональное подключение (подача сверху с одной стороны, обратка снизу с противоположной) обеспечивает максимально равномерный прогрев всей площади прибора и минимальные потери мощности. Этот способ особенно актуален для длинных панелей.

Боковое подключение (подача сверху и обратка снизу с одной стороны) — классическое решение для квартир и дома, когда нужно заменить старую батарею без серьезной переделки труб. При соблюдении рекомендуемой длины и правильной обвязке потери теплоотдачи минимальны, монтаж простой и понятный монтажникам.

Нижнее подключение применяют, когда трубы спрятаны в полу или стене. Здесь особенно важно правильно задать направление потока и использовать качественную арматуру, иначе возможна частичная прокачка панели и снижение эффективности. В рассматриваемой модели реализовано боковое подключение, что упрощает врезку в существующие стояки и делает установку более предсказуемой.

Характеристики

Набор основных параметров модели 500х400 с боковым подключением помогает быстро оценить её применимость в конкретной системе.

• Материал: холоднокатаная сталь.
• Тип: 11 (одна панель с конвекционными каналами).
• Высота: 500 мм.
• Ширина: 400 мм.
• Толщина стали: 1,25 мм.
• Теплоотдача: 514 Вт при ΔT = 50 °C.
• Объем воды: 1 л.
• Рабочее давление: до 10 бар.
• Давление на разрыв: до 13 бар.
• Подключение: боковое.
• Страна производства: Украина.
• Производитель: TERRA-TEKNIK.
• Комплект: настенные крепления, заглушка 1/2", кран Маевского для стравливания воздуха.

Такой стальной радиатор компактного размера удобно использовать как дополнительную или основную точку обогрева в небольших помещениях, нишах, под подоконниками, где важна аккуратная форма и быстрый отклик на изменение температуры в системе, и где нужен Радиатор для отопления в понятном и предсказуемом режиме работы.

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Частый практичный вопрос: насколько в реальности хватит панели 500х400 и почему паспортные 514 Вт не всегда совпадают с тем, что видим при работе системы. В характеристиках указана мощность при ΔT = 50 °C. Это разница между средней температурой воды в радиаторе и температурой воздуха в комнате, а не просто «температура котла». Для таких условий обычно берут подачу около 75 °C и комнатные 20 °C. В современных системах отопления с энергоэффективными котлами и смешанными контурами такой режим используется редко, поэтому слепо верить цифре 514 Вт нельзя.

При более реальных 55 °C на подаче теплоотдача снижается быстрее, чем кажется: используют поправочный коэффициент примерно 1,3. Если пересчитать, панель с заявленными 514 Вт при ΔT = 50 °C даст около 265 Вт при подаче 55 °C. На схеме и в таблице выше показано, как меняется мощность панельного радиатора при разных температурах, и видно, что запас по расчету обязателен.

Если взять распространенный упрощенный ориентир 100 Вт на 1 м² для неугловой комнаты без больших потерь, то 265 Вт хватит примерно на 2,65 м² без учета резерва. Но в практических расчетах добавляют минимум 10% запаса, плюс около 10% на периоды сильных морозов ниже -20 °C, плюс 15–20% для угловых комнат, стен без утепления и больших окон. Поэтому использовать такую панель «впритык» не стоит: она должна работать с разумным запасом, а не «на пределе возможностей».

Важно учитывать, что разные производители могут измерять теплоотдачу по разным стандартам, а часть данных в открытом доступе основана на усредненных таблицах. В реальности фактическая мощность конкретного панельного радиатора может немного отличаться от заявленной. Для рассматриваемого размера есть основания считать, что цифра 514 Вт слегка завышена, поэтому расчеты лучше вести с поправкой и смотреть не только на рекламные значения, но и на реальные условия эксплуатации.

Правильный алгоритм простой: оценить теплопотери помещения, ориентируясь на площадь и конструкцию стен; выбрать по таблице расчетов мощности подходящий панельный радиатор; учесть рабочую температуру подачи, схему подключения и добавить разумный запас. Тогда стальная батарея будет работать эффективно и предсказуемо, без разочарований в самый холодный период.

Выбирая радиатор стальной типа 11 500х400 с боковым подключением и паспортной теплоотдачей 514 Вт, стоит опираться на реальные расчеты мощности, особенности схемы подключения и условия конкретного объекта. При необходимости Купить подходящую стальную батарею для своей системы по честной цене и с доставкой по Украине, включая Киев и Харьков, можно использовать эти характеристики, таблицу расчетов мощности и рекомендации по подключению как практичную опору. Нужна продуманная батарея отопления — значит, внимательно читаем характеристики, проверяем режимы работы и подбираем оборудование в магазине радиаторов Krantik.com, где акцент сделан на понятные цифры и живое объяснение без лишних обещаний.
