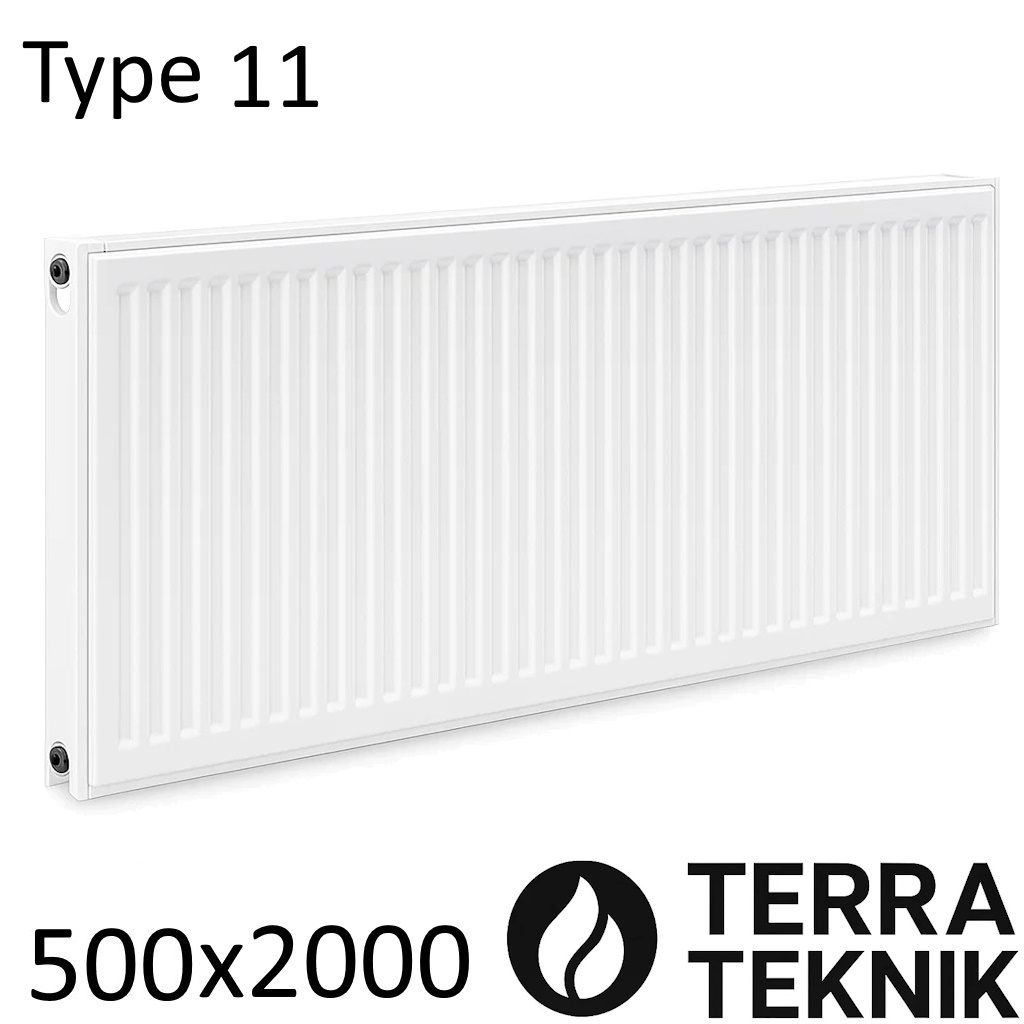

Стальной радиатор TERRA TEKNIK 500х2000 мм, Тип 11 боковое подключение

Радиатор отопления стальные 11 500 2000 (Терра) — это формат для тех, кому нужна длинная стальная батарея под широкий подоконник: высота 500 мм, ширина 2000 мм, боковое подключение и паспортная теплоотдача 2570 Вт. Такой радиатор отопления стальные тип 11 помогает закрыть большую стену под окном, получить ровное распределение тепла и не усложнять себе жизнь лишними скрутками и экспериментами с системой.

Содержание

• Плюсы и минусы радиатора
• Схема отопления и подключения радиаторов
• Характеристики
• Таблица расчетов теплоотдачи тип 11 высота 500

Плюсы и минусы радиатора

Если смотреть на длинные панельные модели не по картинкам, а по практике, в первую очередь важны простота монтажа, стоимость относительно секционных батарей и то, как стальная батарея ведёт себя в работе. Здесь одна цельная панель закрывает участок стены длиной 2000 мм и даёт ровный прогрев по всей длине, без подбора и скрутки секций по месту.

Плюсы. Монтаж прост: панельный радиатор вешают на штатные кронштейны, подводят трубы к боковым патрубкам, ставят краны и кран Маевского — и можно заполнять систему. В сравнении с секционными батареями иногда получается немного выгодней по цене: не нужно докупать и скручивать секции, подгоняя длину к нише под окном. За счёт конвекции и излучения тепло распределяется равномерно: воздух поднимается через конвекторную часть, а горячие панели мягко прогревают комнату вдоль всей ширины 2000 мм. Внешний вид аккуратный, без торчащих «ребер» — стальной радиатор не спорит с отделкой и мебелью. Отдельный плюс — транспортировка: цельносварная конструкция лучше выдерживает удары и тряску при доставке транспортными компаниями, чем длинные секционные блоки, где много резьбовых соединений.

Минусы. Как и любой радиатор стальной, такая батарея чувствительна к сильным гидроударам: если система любит резко «подбрасывать» давление, возрастает нагрузка на швы и стенки. Сталь плохо переносит постоянную сырость, поэтому в ванной комнате без хорошей вентиляции её ставить не рекомендуют — риск коррозии выше. Тепловая инерция ниже, чем у массивных чугунных моделей: котёл остановился — панель относительно быстро остывает. Внутренние поверхности подвержены коррозии при частой подмене воды и наличии воздуха: полностью сливать воду из системы надолго нельзя. Плюс есть практичный нюанс, о котором часто забывают: к качеству теплоносителя такие батареи более требовательны, без фильтров твёрдые частицы активнее изнашивают краны, вентильные узлы и седла при постоянных попытках «чуть-чуть» подрегулировать поток.

Схема отопления и подключения радиаторов

Схема отопления и подключения радиаторов напрямую влияет на то, насколько честно отрабатывает свои 2570 Вт длинная панель шириной 2000 мм. При правильной обвязке радиатор для отопления прогревается по всей длине, при ошибках часть панели остаётся едва тёплой и просто занимает место под подоконником.

Чаще всего радиаторы подключаются по диагональной схеме: подача сверху с одной стороны, обратка снизу по диагонали — так длинные панели прогреваются максимально равномерно. Боковое подключение применяют, когда обе трубы подходят с одной стороны, как это и предусмотрено для данной модели. Нижнее боковое и полностью нижнее подключение выбирают, когда важно спрятать трубы и получить аккуратную картинку без лишней обвязки на виду.

В стальных радиаторах с нижним подключением используют кран «бинокль» — узел нижнего подключения, который объединяет подачу и обратку в одном компактном корпусе. На радиатор стальной почти всегда ставят запорную арматуру: кран-американку, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Узлы бывают прямые и угловые — под конкретную разводку. По механизму работы арматура делится на шариковую и вентильную. Вентильные решения дороже, но позволяют плавно регулировать поток воды и точнее настраивать температуру в комнате. Шариковые, они же полуоборотные, в первую очередь рассчитаны на режим «включено/выключено», хотя на практике ими тоже поджимают проток; просто нужный момент сложнее поймать, а частицы в теплоносителе быстрее изнашивают шар.

Все краны на картинке снабжены американками — разъёмными соединениями, которые дают возможность раскрутить узел, снять панельный радиатор или заменить отдельный кран без вырезания участка трубы. Регулировка потока воды нужна не только для комфорта, но и для равномерного распределения теплоносителя по всей системе. При параллельном подключении, если оставить все краны полностью открытыми, вода легко проходит по первому радиатору и возвращается в котёл, почти не доходя до последних приборов в ветке. Для регулировки достаточно одного крана или вентиля: обычно поджимают поток именно краном на обратке, так регулировка выходит точнее, чем на подаче.

Характеристики

Характеристики помогают понять, к каким условиям подходит конкретная модель и как использовать таблицу расчетов мощности при подборе оборудования под своё помещение.

• Тип: радиатор отопления стальные тип 11, панельный.
• Назначение: стальная батарея для отопления квартир и частных домов.
• Высота: 500 мм.
• Ширина: 2000 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1,25 мм.
• Теплоотдача: 2570 Вт при ΔT = 50 °C.
• Объём воды: около 4,8 л.
• Страна производитель: Украина.
• Фирма: TERRA-TEKNIK.
• Подключение: боковое.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: кронштейны, заглушка 1/2" и кран Маевского.

Благодаря большой длине 2000 мм и высокой паспортной тепловой мощности такой стальной радиатор подходит для помещений с заметными теплопотерями, широкими окнами и длинными наружными стенами — главное, правильно подобрать схему подключения и режим работы котла.

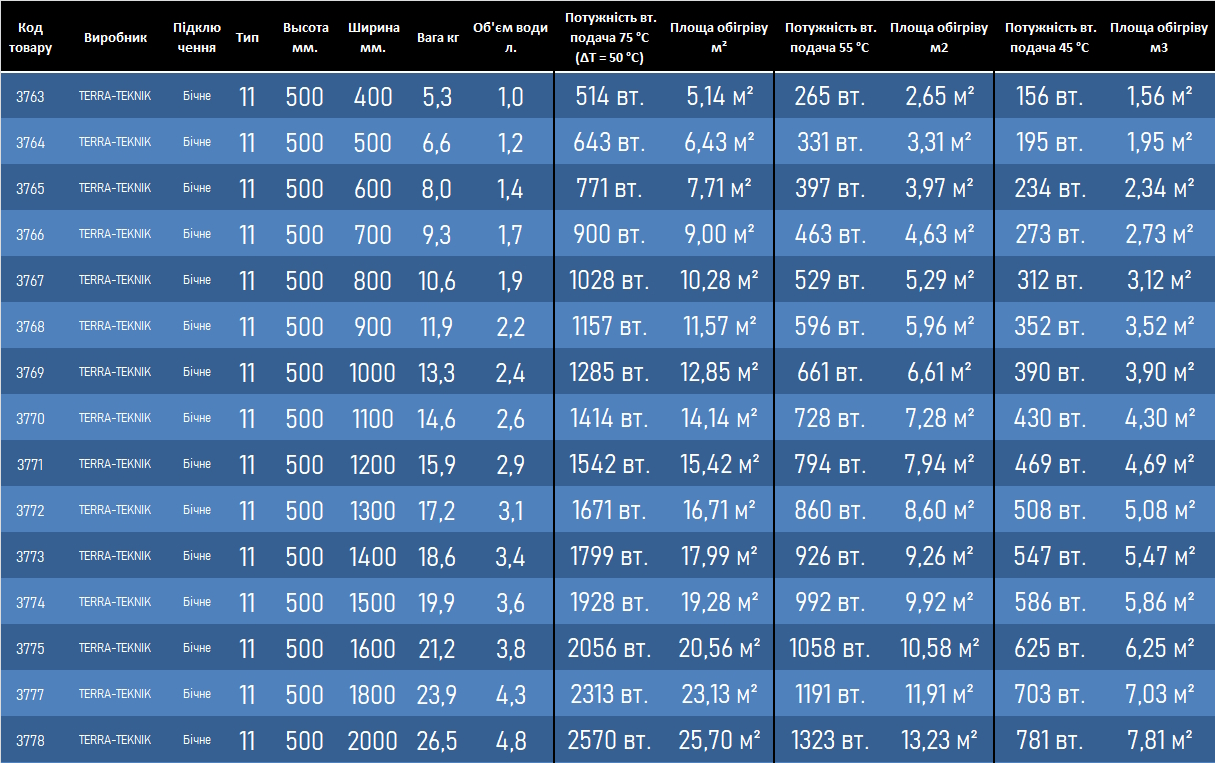

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500 нужна не для красоты, а для понимания: насколько реально «тянет» радиатор отопления стальные тип 11 в вашей системе, и какую площадь он способен обогреть при обычных температурах подачи, а не в идеальных лабораторных условиях.

В характеристиках указаны паспортные заводские значения, как и у большинства производителей. Но многие сайты по умыслу или по незнанию не указывают значок Δ50 или считают, что это просто температура теплоносителя, заменяя дельту значком градуса. Знакомьтесь: Δ — это дельта, разница между температурой воды в радиаторе и средней температурой воздуха в комнате. Когда вы видите Δ50, это значит, что подача порядка 75 °C при комнатных 20–21 °C. Такой режим очень жёсткий и малоэкономичный: надеяться на него постоянно — всё равно что пытаться паяльником прогреть комнату. Теоретически тепло есть, но по расходу топлива получится дорогой эксперимент.

Важно понимать, что речь идёт о температуре теплоносителя на входе в прибор, а не «на выходе котла»: часть градусов теряется по пути в трубах и стояках. Оптимальная температура, на которую в быту чаще всего ориентируются мастера-сантехники, — около 55 °C на подаче. Формально это на 26 % меньше, чем режим Δ50, но мощность падает не строго на 26 %, а с учётом коэффициента 1,3. В результате наш радиатор, а если купите — и ваш, с паспортной мощностью 2570 Вт при подаче 55 °C будет выдавать примерно 1323 Вт. Вся логика пересчёта и другие режимы наглядно видны в таблице расчётов мощности выше.

1323 Вт — это тепловая мощность «впритык», без запаса. В реальных условиях стоит добавить минимум +10 % на запас по теплу, ещё +10 % на сильные морозы ниже −20 °C и примерно +15–20 % на угловые комнаты и холодные наружные стены. Если брать усреднённое приближение 100 Вт на 1 м², такой панельный радиатор при реальной температуре подачи обогреет не угловую комнату площадью примерно 13,23 квадратных метра без учёта запаса. Это усреднённые показатели для общего понимания, без учёта утепления, высоты потолков и количества окон.

Производители считают тепловую мощность по разным стандартам, и не всегда раскрывают детали методики; часть данных попадает в интернет из полуофициальных источников. Поэтому мы считаем, что заявленная мощность у этого производителя может быть немного завышена. Это не делает модель плохой, но подсказывает: разумно опираться на таблицу расчетов мощности, закладывать небольшой запас и трезво смотреть на цифры в характеристиках.

В сухом остатке: перед нами радиатор отопления стальные тип 11 высотой 500 мм и шириной 2000 мм, с боковым подключением, паспортной тепловой мощностью 2570 Вт, производитель — Украина. Если нужна стальная батарея для отопления большой комнаты и вы хотите совместить характеристики, нормальную схему подключения и понятную таблицу расчетов мощности, это один из рабочих вариантов. Узнать цену и подобрать похожие модели по тепловой мощности можно в магазине радиаторов Krantik.com, а оформить доставку по Украине — в том числе в Киев и Харьков. Формулу «Куплю батарею отопления — это к нам» здесь можно воспринимать буквально: достаточно выбрать подходящий панельный радиатор и согласовать покупку.
