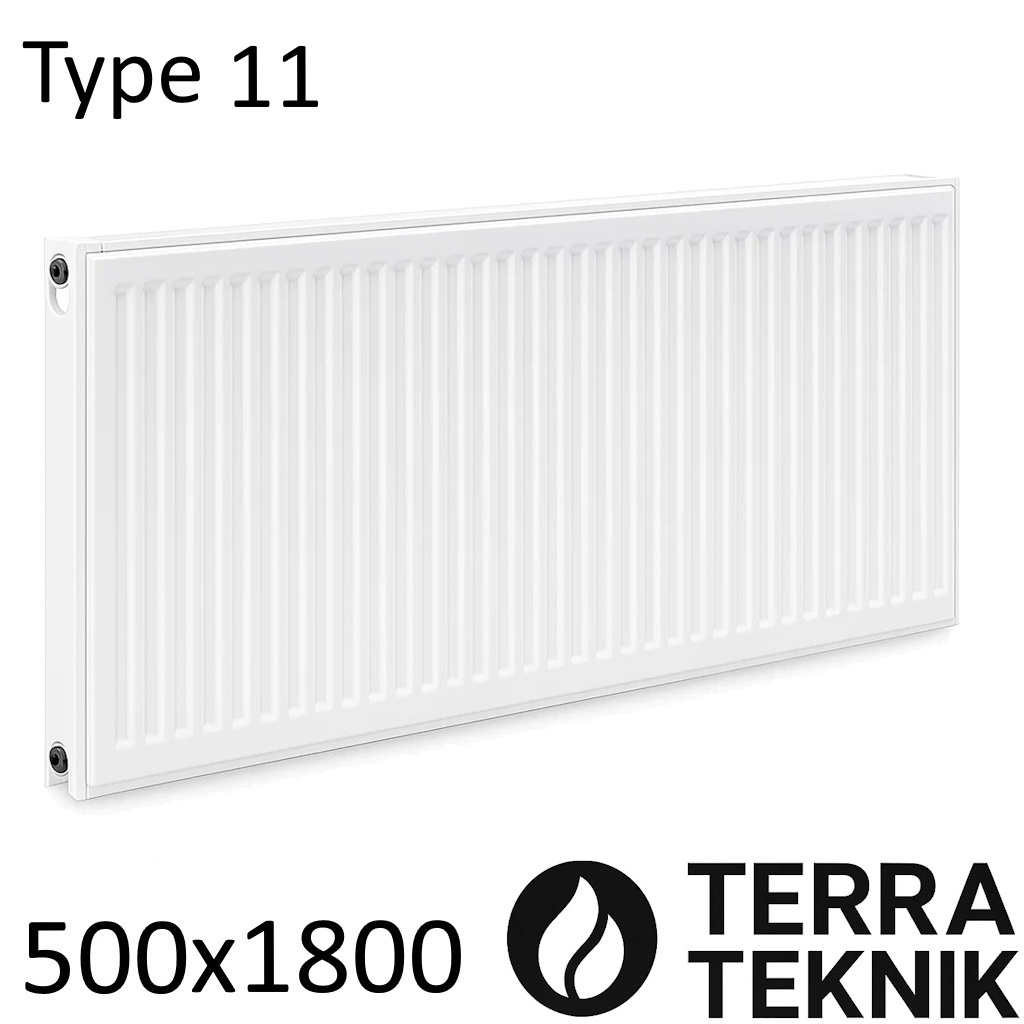

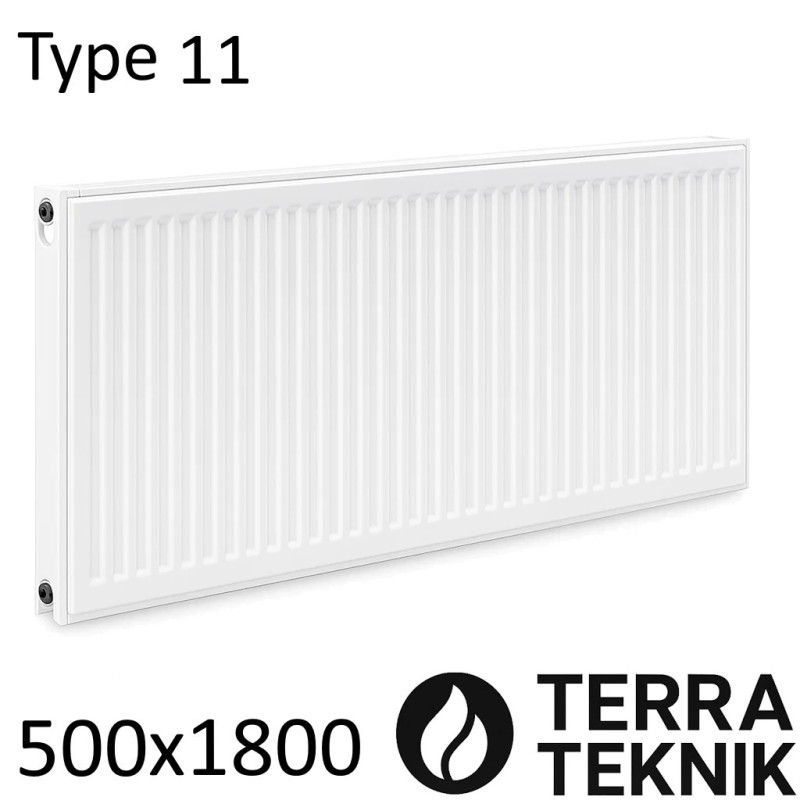

Стальной радиатор TERRA TEKNIK 500х1800 мм, Тип 11 боковое подключение

Панельные радиаторы тип 11 в размере 500×1800 (Терра) — это выбор для тех, кто хочет поставить стальной радиатор под широкий подоконник, получить высоту 500 мм, ширину 1800 мм, боковое подключение и паспортную теплоотдачу 2313 Вт без лишних экспериментов с системой отопления.

Содержание

• Плюсы и минусы радиатора
• Схема подключения
• Характеристики
• Таблица расчётов теплоотдачи тип 11 высота 500

Плюсы и минусы стального радиатора

Когда речь заходит про панельный радиатор такого формата, большинство покупателей смотрят на практику: насколько просто повесить стальную батарею под большим подоконником, как она греет по всей длине 1800 мм и насколько аккуратно вписывается в ремонт. Здесь важно сочетание габаритов, бокового подключения и реальной тепловой мощности — чтобы прибор не просто «красиво висел», а честно отрабатывал свои 2313 Вт в паспортном режиме.

Плюсы. Монтаж максимально понятный: радиатор для отопления ставят на штатные кронштейны, подводят подачу и обратку к боковым патрубкам, устанавливают запорные краны и кран Маевского — и можно запускать систему. По сравнению с секционными батареями при той же длине стальной радиатор позволяет сразу взять нужную ширину без скрутки дополнительных секций и подгонки «на глаз». Конвекция и излучение работают в паре: горячий воздух поднимается вдоль панелей, а сама поверхность мягко прогревает помещение по всей длине. За счёт большой ширины 1800 мм такой радиатор закрывает солидный участок стены и быстро выводит комнату на комфортную температуру. Внешний вид — ровная белая панель без хаотичных «гребёнок» — подходит и под лаконичный современный интерьер, и под более классическую отделку. При доставке транспортными компаниями цельносварная конструкция менее чувствительна к ударам и перекосам, чем длинные секционные блоки из множества соединений.

Минусы. Как и все стальные батареи, такие панельные радиаторы чувствительны к жёстким гидроударам: если система любит резко «подбрасывать» давление, внутренние швы и стенки изнашиваются быстрее. Сталь не любит постоянную сырость, поэтому ставить прибор в постоянно влажной ванной комнате — не лучшая идея, особенно без нормальной вентиляции. Тепловая инерция ниже, чем у массивных чугунных секций: котёл остановился — панель относительно быстро остывает. Внутренние поверхности подвержены коррозии при частых подменах воды и доступе воздуха, полностью сливать воду из системы на длительный срок нельзя. Отдельный практический момент — требовательность к качеству теплоносителя: без фильтров и грязевиков твёрдые частицы активнее изнашивают краны, седла вентилей и узлы регулировки, особенно если постоянно «крутить» их туда-сюда.

Схема подключения радиаторов отопления

От схемы подключения радиаторов отопления напрямую зависит, насколько равномерно греет панель длиной 1800 мм и получите ли вы от неё максимум, заложенный в характеристиках. Ошибки в обвязке легко превращают часть поверхности в еле тёплую «приставку», которая только портит картину под окном.

Классические схемы три. Диагональное подключение — подача сверху с одной стороны, обратка снизу по диагонали — даёт самый ровный прогрев, особенно на длинных панелях. Боковое подключение, которое заложено для этой модели, используют, когда обе трубы подходят с одной стороны и важно не усложнять разводку. Нижнее боковое и полностью нижнее подключение выбирают там, где трубы хотят максимально спрятать и получить чистый визуал без лишних стояков.

В стальных радиаторах с нижним подключением часто применяют кран «бинокль» — узел нижнего подключения, который объединяет подачу и обратку в одном компактном корпусе. На радиатор стальной почти всегда ставят запорную арматуру: кран с американкой, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Все эти элементы бывают прямыми и угловыми — под конкретную разводку и направление труб. По механизму работы различают шариковые и вентильные варианты. Вентильные дороже, но позволяют плавно регулировать поток воды и точнее подбирать температуру в комнате. Шариковые, они же полуоборотные, придуманы прежде всего под режим «вкл/выкл», однако на практике ими тоже поджимают проток; просто поймать тонкую настройку сложнее, а поток воды с частицами быстрее изнашивает шар.

Практически все краны на таких узлах снабжены американками: это позволяет безболезненно раскрутить соединение, снять панельный радиатор или заменить кран без вырезания участка трубы. Регулировка потока теплоносителя важна и для комфорта, и для гидравлической балансировки: при параллельном подключении, если оставить все краны полностью открытыми, вода может пройти по первому прибору и вернуться в котёл, почти не доходя до дальних радиаторов. Для регулировки достаточно одного крана или вентиля, и в реальных монтажах чаще всего подстраивают именно кран на обратке — так регулировка выходит точнее, чем по подаче.

Характеристики

Характеристики позволяют оценить, насколько конкретная модель подходит под ваше помещение и режим работы системы, а также правильно использовать таблицу расчётов мощности.

• Тип: панельные радиаторы тип 11 стального исполнения.
• Назначение: стальная батарея для отопления квартир и частных домов.
• Высота: 500 мм.
• Ширина: 1800 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1,25 мм.
• Теплоотдача: 2313 Вт при ΔT = 50 °C.
• Объём воды: около 4,3 л.
• Страна производитель: Украина.
• Фирма: TERRA-TEKNIK (торговое название Терра).
• Подключение: боковое.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления, заглушка 1/2" и кран Маевского для спуска воздуха.

С такими габаритами и паспортной тепловой мощностью радиатор стальной 500×1800 закрывает запрос по обогреву длинных стен и широких оконных проёмов, если подобрать корректную схему подключения и учесть реальные теплопотери помещения.

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500 нужна для того, чтобы перевести сухие цифры из паспорта в понятные значения: на какую площадь хватит стальной батареи, что будет при снижении температуры подачи и насколько оправдано ориентироваться на режим Δ50 в обычной квартире или доме.

В характеристиках указаны паспортные заводские значения, как и у большинства конкурентов. Но многие сайты по умыслу или по незнанию не показывают значок Δ50 или считают, что это просто температура теплоносителя, заменяя его знаком градуса. Знакомьтесь: это Δ, дельта. Если кратко, она означает разницу между температурой воды в радиаторе и средней комнатной температурой. Когда написано Δ50, это значит, что подача около 75 °C при комнатных 20–21 °C. Такой режим очень жёсткий и неэкономичный: надеяться на него постоянно всё равно что пытаться утюгом прогреть комнату — теоретически тепло есть, но расход топлива улетает вверх.

Важно понимать, что речь о температуре теплоносителя на входе в радиатор, а не о значении «на выходе котла»: часть градусов теряется в трубах и стояках по пути. Оптимальная температура, на которую ориентируются многие мастера-сантехники, — подача около 55 °C. Формально это на 26 % меньше, чем Δ50, но фактическая мощность падает не строго на те же 26 %, а с учётом коэффициента 1,3. В итоге наш радиатор, а если купите, то и ваш, с паспортной мощностью 2313 Вт при температуре подачи 55 °C будет выдавать примерно 1191 Вт. На таблице выше наглядно видно, как изменяется тепловая мощность при разных режимах.

1191 Вт — это мощность «впритык», без запаса. В реальных расчётах логично добавить не менее +10 % на запас по теплу, ещё +10 % на ситуацию, когда температура на улице опускается ниже −20 °C, и плюс порядка +15–20 % для угловых комнат и холодных наружных стен. Если использовать распространённое приближение 100 Вт на 1 м², такой стальной радиатор способен обогреть не угловую комнату площадью примерно 11,91 квадратного метра без учёта запаса. Это усреднённые показатели без учёта утепления, высоты потолков и количества окон, поэтому всегда стоит смотреть на общую картину по дому или квартире.

Производители считают тепловую мощность по разным стандартам, и нам не всегда известны все детали таких замеров и их точность; часть цифр попадает в интернет из полуофициальных источников. Поэтому мы считаем, что заявленная мощность у этого производителя может быть немного завышена. Это не делает панельный радиатор плохим, но подсказывает: разумнее опираться на таблицу расчетов мощности, закладывать небольшой запас и не воспринимать паспортные 2313 Вт как абсолютный предел истины.

В итоге мы имеем панельные радиаторы 11 500 1800 с боковым подключением, произведённые в Украине фирмой TERRA-TEKNIK, с паспортной тепловой мощностью 2313 Вт и подробными характеристиками, схемой подключения и таблицей расчетов мощности. Формула «Куплю батарею отопления — это к нам» здесь вполне буквальна: в магазине радиаторов Krantik.com можно уточнить цену в Киеве и Харькове, оформить доставку по Украине и подобрать стальной радиатор по нужным размерам и тепловой отдаче под конкретную систему отопления.
