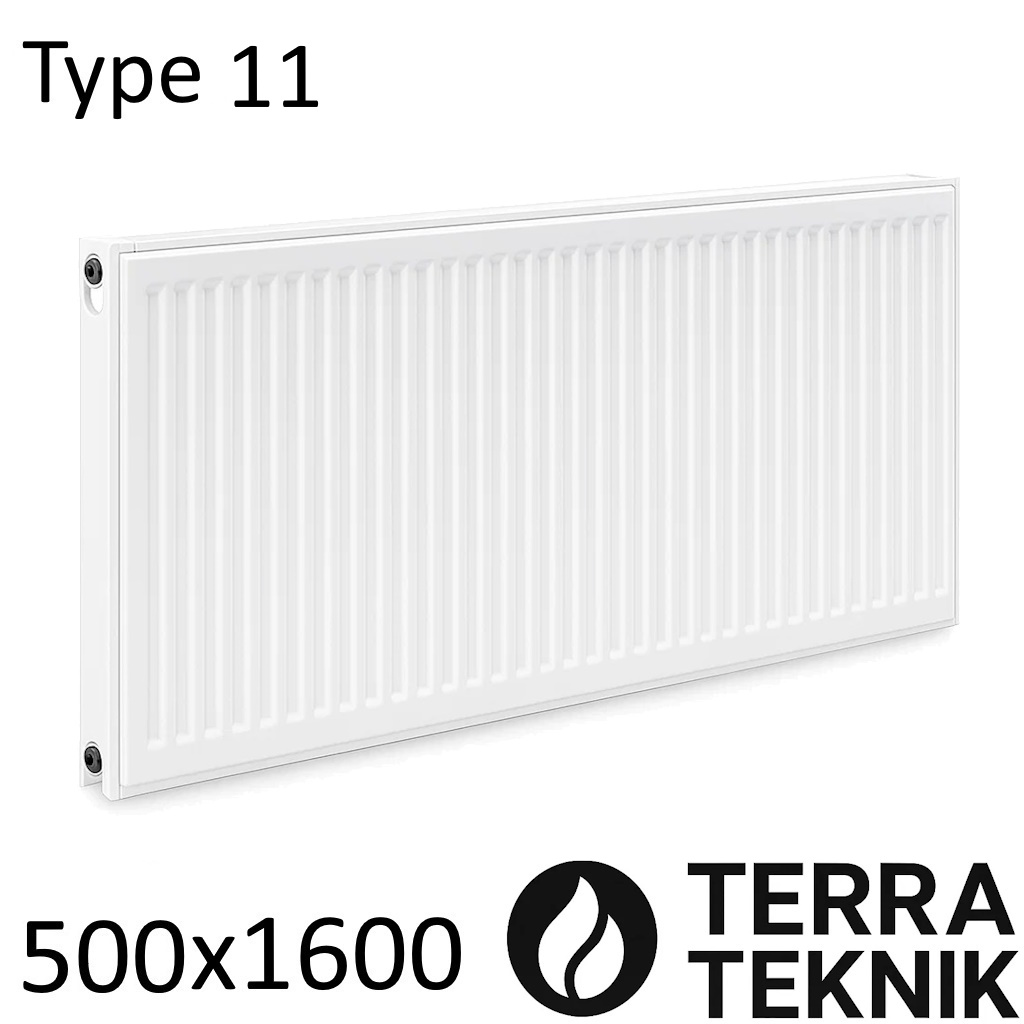

Стальной радиатор TERRA TEKNIK 500х1600 мм, Тип 11 боковое подключение

Батареи отопления стальные тип 11 500×1600 (Терра) — это формат для тех, кто подбирает стальную батарею под широкий подоконник и хочет совместить высоту 500 мм, ширину 1600 мм, боковое подключение и паспортную теплоотдачу 2056 Вт без лишних экспериментов с системой.

Содержание

• Плюсы и минусы радиатора
• Как подключить радиатор
• Характеристики
• Таблица расчётов теплоотдачи тип 11 высота 500

Плюсы и минусы стального радиатора

Когда покупатель смотрит на батареи отопления стальные 11 500 1600, его интересует не только красивая цифра теплоотдачи в ваттах, а реальная работа в системе: насколько легко смонтировать прибор под длинным подоконником, как быстро он прогревает помещение и как выглядит в интерьере. Панельная стальная батарея этого формата закрывает значительную часть стены, даёт ровный поток тепла по всей длине и избавляет от возни с дополнительной скруткой секций.

Плюсы. Монтаж простой: радиатор для отопления вешают на кронштейны, к боковым патрубкам подключают подачу и обратку, ставят краны и кран Маевского — можно запускать систему. По сравнению с секционными батареями такой панельный радиатор часто выходит немного выгоднее по цене при сопоставимой мощности, а главное — не нужно подбирать количество секций «на глаз» под нужную ширину. Конвекция и излучение работают вместе: горячий воздух поднимается через конвекторную часть, а ровная панель мягко прогревает пространство по всей длине, поэтому комната относительно быстро выходит на комфортную температуру. Внешний вид аккуратный: ровная белая панель без лишних рёбер не спорит с мебелью и отделкой, а длина 1600 мм визуально хорошо собирает подоконную зону. Отдельный плюс — транспортировка: цельносварная конструкция лучше переносит толчки и наклоны, поэтому при доставке транспортными компаниями риск повреждения ниже, чем у длинных секционных блоков.

Минусы. Как и любой стальной радиатор, такая батарея чувствительна к сильным гидроударам: если система регулярно «стреляет» давлением, это ускоряет износ внутренних швов. Сталь плохо переносит постоянную сырость — в сырой, плохо проветриваемой ванной комнате коррозия развивается быстрее, поэтому ставить подобные приборы в санузлах обычно не рекомендуют. Тепловая инерция ниже, чем у массивных чугунных батарей: котёл остановился, циркуляция упала — панель довольно быстро остывает. Внутренние поверхности подвержены коррозии при частых подменах воды и доступе воздуха, поэтому полностью сливать воду из системы на долгий срок нельзя. Добавим ещё один практичный момент: без грязевиков и фильтров твёрдые частицы в теплоносителе активнее изнашивают затворы кранов и седла вентилей, особенно если часто «играться» регулировкой — это то, о чём многие вспоминают только при первом ремонте.

Как подключить радиатор

От того, как подключить радиатор, напрямую зависят и комфорт, и фактическая мощность, которую вы получите от панели 500×1600. При корректной схеме стальная батарея прогревается по всей длине, а при ошибках часть поверхности превращается в едва тёплую «приставку» к системе.

Радиаторы обычно подключаются несколькими типовыми способами. Диагональное подключение — подача сверху с одной стороны, обратка снизу по диагонали — даёт максимально равномерный прогрев, особенно для длинных панелей. Боковое подключение применяется там, где обе трубы заходят с одного торца — это как раз классика для батарей отопления стальные тип 11 с боковым подключением. Нижнее боковое и полностью нижнее подключение используют, когда важно спрятать разводку и минимизировать количество видимых труб вдоль стен.

В стальных радиаторах с нижним подключением часто ставят кран «бинокль» — узел нижнего подключения, который объединяет подачу и обратку в одном компактном корпусе. На радиатор стальной практически всегда устанавливают запорную арматуру: кран с американкой, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Фурнитура бывает прямой и угловой — под разные варианты подхода труб. По механизму работы различают шариковые и вентильные решения. Вентильные дороже, зато позволяют плавно регулировать поток воды и аккуратно настраивать температуру в комнате. Шариковые, они же полуоборотные, созданы прежде всего для режима «включить/выключить», но на практике ими тоже регулируют проток: просто «поймать» нужный момент сложнее, а поток воды с частицами быстрее изнашивает шар.

Все краны на картинке оснащены американками: это позволяет безболезненно раскрутить узел, снять стальную батарею или заменить кран, не вырезая участок трубы. Регулировка потока теплоносителя необходима для контроля температуры и равномерного распределения теплоносителя по всей системе. При параллельном подключении, если оставить все краны полностью открытыми, вода охотно проходит по первому радиатору и возвращается в котёл, почти не доходя до дальних приборов. Для регулировки достаточно одного крана или вентиля, и чаще всего поджимают именно кран на обратке — так настройка выходит точнее, чем на подаче.

Характеристики

Характеристики помогают понять, для каких условий подходит конкретная модель и как связаны паспортные цифры с таблицей расчётов мощности.

• Тип: батареи отопления стальные тип 11.
• Назначение: панельный радиатор для отопления квартир и частных домов.
• Высота: 500 мм.
• Ширина: 1600 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1,25 мм.
• Теплоотдача: 2056 Вт при ΔT = 50 °C.
• Объём воды: около 3,8 л.
• Страна производитель: Украина.
• Фирма: TERRA-TEKNIK.
• Подключение: боковое.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления, заглушка 1/2" и кран Маевского для спуска воздуха.

В итоге перед нами стальная батарея с солидной длиной 1600 мм и паспортной мощностью, рассчитанной под стандартный режим Δ50. Эти данные нужны, чтобы грамотно использовать таблицу расчётов мощности и не промахнуться с подбором под конкретное помещение.

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500 помогает перевести сухие заводские цифры в понятные значения: насколько реально хватит батареи, как поведёт себя система при других температурах подачи и стоит ли ориентироваться на паспортные 2056 Вт как на абсолютную истину.

У нас в характеристиках указаны паспортные заводские значения, как и у большинства конкурентов. Но многие сайты по умыслу или по незнанию не показывают значок Δ50 или считают, что это просто температура теплоносителя и заменяют значком градуса. Знакомьтесь: это Δ, дельта. Вкратце она обозначает разницу между температурой теплоносителя и средней комнатной температурой. Когда в описании вы видите режим Δ50, это значит, что подача держится около 75 °C при комнатных 20–21 °C. Для реальных условий такая подача очень горячая и неэкономичная: топить так — всё равно что пытаться чайником прогреть комнату, топливо сгорает активно, а пользоваться таким режимом постоянно смысла мало.

Важно понимать, что речь идёт о температуре теплоносителя именно на входе в радиатор, а не на выходе котла: по пути часть градусов теряется в трубах и стояках. На практике мастера-сантехники чаще ориентируются на подачу около 55 °C. Формально это на 26 % меньше, чем режим Δ50, но мощность падает не один к одному: учитывается коэффициент 1,3. В результате наша стальная батарея с паспортной мощностью 2056 Вт (а если купите, то и ваша) при температуре подачи 55 °C будет выдавать примерно 1058 Вт. На таблице расчётов мощности хорошо видно, как меняется теплоотдача при разных режимах работы.

1058 Вт — это мощность «впритык», без запаса. В реальных расчётах разумно добавить минимум +10 % на запас по теплу, ещё +10 % на возможные морозы ниже −20 °C, а для угловых комнат или стен, выходящих на улицу, закладывают дополнительно +15–20 %. Если опираться на распространённое приближение 100 Вт на 1 м², то такой стальной радиатор способен обогреть не угловую комнату площадью примерно 10,58 квадратных метра без учёта запаса. Это усреднённая оценка, без учёта конкретного утепления, высоты потолков и количества окон.

Следует понимать, что производители считают мощность по разным стандартам, и нам неизвестны все нюансы проведения таких замеров и их полной объективности. Часть цифр попадает в описание из полуофициальных источников, поэтому мы считаем, что заявленная теплоотдача у этого производителя может быть немного завышена. Это не критично, но именно поэтому стоит опираться на таблицу расчётов мощности, добавлять запас и не рассчитывать, что батарея всегда будет работать строго на паспортные 2056 Вт.

В итоге перед нами стальные батареи тип 11 высотой 500 мм и шириной 1600 мм с боковым подключением, произведённые в Украине фирмой TERRA-TEKNIK. Характеристики, схема подключения и таблица расчетов мощности позволяют подобрать модель под конкретное помещение и не ошибиться с реальной теплоотдачей. Формула из объявления «Куплю батарею отопления — это к нам» здесь вполне уместна: в магазине радиаторов Krantik.com можно уточнить цену в Киеве и Харькове, оформить доставку по Украине и выбрать стальной радиатор по нужным параметрам.
