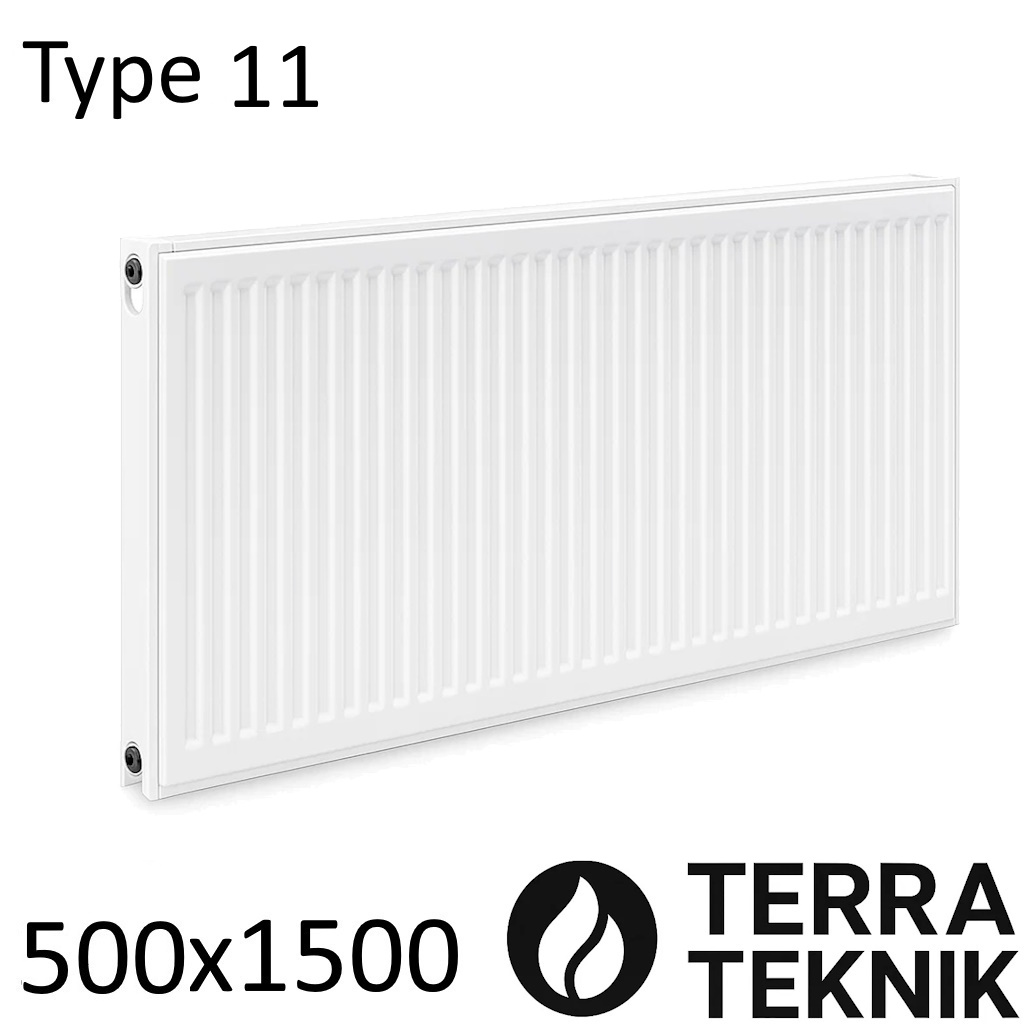

Стальной радиатор TERRA TEKNIK 500х1500 мм, Тип 11 боковое подключение

Стальные батареи тип 11 — это формат для тех, кто подбирает радиатор для отопления под широкий подоконник и хочет совместить высоту 500 мм, ширину 1500 мм, боковое подключение и паспортную теплоотдачу 1928 Вт без лишних экспериментов с системой. Такой размер востребован в квартирах и частных домах, где хочется закрыть всю зону под окном одной панелью, а не собирать конструкцию из отдельных секций.

Содержание

• Плюсы и минусы радиатора
• Схема отопления и подключения радиаторов
• Характеристики
• Таблица расчетов теплоотдачи тип 11 высота 500

Преимущества и недостатки стального радиатора

Когда речь заходит о выборе стальной батареи под окно, важнее всего не красивые лозунги, а то, насколько легко её смонтировать, как быстро она прогревает комнату и как вписывается в интерьер. Панельный радиатор длиной 1500 мм и высотой 500 мм закрывает большую часть стены под подоконником, даёт ровный поток тепла по всей длине и избавляет от возни со скруткой секций.

Плюсы. Монтаж простой и понятный: стальной радиатор вешают на кронштейны, к боковым патрубкам подводят трубы, устанавливают запорные краны и кран Маевского — систему можно заполнять и запускать. По цене такая стальная батарея нередко выходит немного выгоднее секционных моделей сопоставимой мощности, а большой выбор типоразмеров позволяет сразу взять длину 1500 мм без дополнительных вставок и переходников. За счёт конвекции и излучения панельный радиатор быстро прогревает помещение: воздух поднимается через конвекторную часть, а нагретые панели отдают тепло стенам, полу и мебели, создавая комфорт без резких перепадов. Внешний вид аккуратный: ровная белая панель органично смотрится и в классическом, и в современном ремонте, не перетягивая на себя увагу. Отдельный плюс — транспортировка: цельносварная конструкция лучше переносит удары и тряску при доставке транспортными компаниями, чем длинные секционные блоки, поэтому риск повреждения ниже.

Минусы. Как и большинство панельных решений, радиатор стальной чувствителен к сильным гидроударам: при частых скачках давления срок службы заметно сокращается. Сталь не любит сырость, поэтому в постоянно влажных и плохо проветриваемых помещениях коррозия развивается быстрее, и ставить такой радиатор для отопления в ванной комнате обычно не рекомендуют. Тепловая инерция ниже, чем у тяжёлых чугунных батарей: котёл остановился — панель довольно быстро остывает. Внутренние поверхности подвержены коррозии при частой подмене воды и доступе воздуха: полностью сливать воду из системы надолго нельзя, иначе сочетание голого металла и кислорода приводит к ускоренному ржавлению. Есть и ещё один нюанс, о котором часто забывают: без фильтра и грязевика твёрдые частицы в теплоносителе быстрее изнашивают краны, узлы и седла вентилей, особенно если постоянно подкручивать настройки.

Схема отопления и подключения радиаторов

Схема отопления и подключения радиаторов напрямую влияет на то, насколько равномерно прогревается панель 500×1500 и какую фактическую мощность вы получите от установленной стальной батареи. Одна и та же модель при правильной обвязке работает «во всю паспортную теплоту», а при ошибках превращается наполовину в тёплую декорацию.

Классический вариант — диагональное подключение: подача заходит сверху с одной стороны, обратка выходит снизу по диагонали. Так стальной радиатор прогревается наиболее равномерно, особенно при большой длине. Боковое подключение, которым оснащены эти стальные батареи тип 11, выбирают там, где обе трубы подходят с одной стороны и важна простая, понятная обвязка без лишних переходов. Нижнее боковое и полностью нижнее подключение чаще используют, когда нужно максимально спрятать трубы и оставить на виду только аккуратную панель.

В стальных радиаторах с нижним подключением обычно применяют кран «бинокль» — узел нижнего подключения, через который и подаётся, и возвращается теплоноситель. Практически на каждый радиатор стальной устанавливают запорную арматуру: кран с американкой, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Фурнитура бывает прямой и угловой — под разную разводку труб и подвод к батарее. По механизму работы арматуру делят на шариковую и вентильную. Вентильные решения дороже, но позволяют плавно регулировать поток воды и точнее держать температуру в комнате. Шариковые краны, они же полуоборотные, рассчитаны на режим «открыто/закрыто», хотя на практике ими тоже иногда поджимают проток: просто сложнее поймать нужный момент, а поток воды с частицами быстрее изнашивает шар.

Все краны, показанные на картинках, снабжены американками. Это даёт возможность безболезненно раскрутить узел, снять стальную батарею или заменить кран, не вырезая участок трубы. Регулировка потока теплоносителя нужна не только для комфорта, но и для гидравлической балансировки системы. При параллельном подключении, если оставить краны полностью открытыми, вода может пройти по первому радиатору и вернуться в котёл, толком не попав в остальные. Для регулировки достаточно одного крана или вентиля, и чаще всего настройку делают именно по обратке — так легче и точнее распределить тепло по всем контурам.

Характеристики

Характеристики позволяют оценить, насколько конкретная модель подходит под ваши условия, и правильно использовать таблицу расчётов мощности при подборе оборудования.

• Тип: стальные батареи тип 11, панельный радиатор.
• Назначение: радиатор для отопления квартир и частных домов.
• Высота: 500 мм.
• Ширина: 1500 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1,25 мм.
• Теплоотдача: 1928 Вт при ΔT = 50 °C по паспортным данным.
• Объём воды: около 3,6 л.
• Страна производитель: Украина, фирма TERRA-TEKNIK (Терра).
• Подключение: боковое подключение.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления, заглушка 1/2" и кран Маевского для стравливания воздуха.

С учётом длины 1500 мм и заявленной тепловой мощности такая стальная батарея хорошо подходит для небольших и средних комнат, если учесть теплопотери, качество утепления и подобрать корректную схему подключения радиаторов. Важно понимать, что паспортные цифры указаны для «идеальных» условий, поэтому небольшой запас по мощности никогда не помешает.

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500 помогает перевести сухие паспортные данные в живые цифры: насколько действительно хватит этой модели на вашу площадь и какой режим работы будет разумным, а не «на пределе» для котла. В характеристиках указаны заводские значения, как и у конкурентов, но важно понимать, при каких условиях они получены.

Многие сайты по умыслу или из незнания не указывают значок Δ50 или считают, что это просто температура теплоносителя, заменяя её значком градуса. Знакомьтесь: это Δ, дельта. Если коротко, она показывает разницу между температурой воды в радиаторе и средней температурой воздуха в помещении. Когда в таблице указано Δ50, подразумевается, что температура подачи на входе в радиатор около 75 °C при комнатных 20–21 °C. Режим жёсткий и малоэкономичный: надеяться на такие расчёты постоянно — всё равно что пытаться активным дыханием прогреть комнату, усилий много, а по расходу топлива получается накладно.

Нужно помнить, что речь идёт именно о температуре на входе в радиатор, а не на выходе из котла: часть тепла неизбежно теряется в трубах и стояках по пути. Оптимальная температура, на которую чаще ориентируются мастера-сантехники в реальных системах, — это подача около 55 °C. Формально она на 26 % ниже, чем режим Δ50, но мощность радиатора падает не линейно: в расчётах учитывается коэффициент 1,3. В итоге наш стальной радиатор паспортной мощностью 1928 Вт (а если купите, то уже ваш) при температуре подачи 55 °C будет выдавать примерно 992 Вт. Нагляднее всего это видно как раз в таблице расчетов мощности, где сведены разные температурные режимы.

Важно понимать, что 992 Вт — это мощность «впритык», без запаса. В реальных условиях стоит добавить к расчётам минимум +10 % на запас по теплу, ещё +10 % на морозы ниже −20 °C и плюс 15–20 % для угловых комнат и холодных наружных стен. Если пользоваться популярным приближением 100 Вт на 1 м², такой радиатор стальной обогреет не угловую комнату площадью примерно 9,92 квадратных метра без учёта запаса. Это усреднённые показатели, без учёта конкретного утепления, высоты потолков и количества окон.

Производители используют разные стандарты испытаний и не всегда подробно раскрывают методику замеров, а часть данных попадает в интернет из полуофициальных источников. Поэтому есть основания считать, что заявленная теплоотдача у отдельных моделей может быть немного завышена. Лучше заложить небольшой запас по мощности и ориентироваться не только на идеальные 1928 Вт при Δ50, но и на реальные режимы работы системы.

Если подытожить, перед нами стальная батарея тип 11 высота 500 мм, ширина 1500 мм, с боковым подключением и паспортной теплоотдачей 1928 Вт, произведённая в Украине. Характеристики, схема подключения и таблица расчетов мощности позволяют трезво оценить, насколько такой прибор подойдёт под ваши условия и систему отопления в целом.

Формула «Куплю батарею отопления — это к нам» здесь звучит вполне уместно: в магазине радиаторов «Крантик» можно уточнить цену в Киеве и Харькове, оформить доставку по Украине и подобрать подходящий панельный радиатор по мощности, размерам и типу подводки под вашу конкретную схему отопления.
