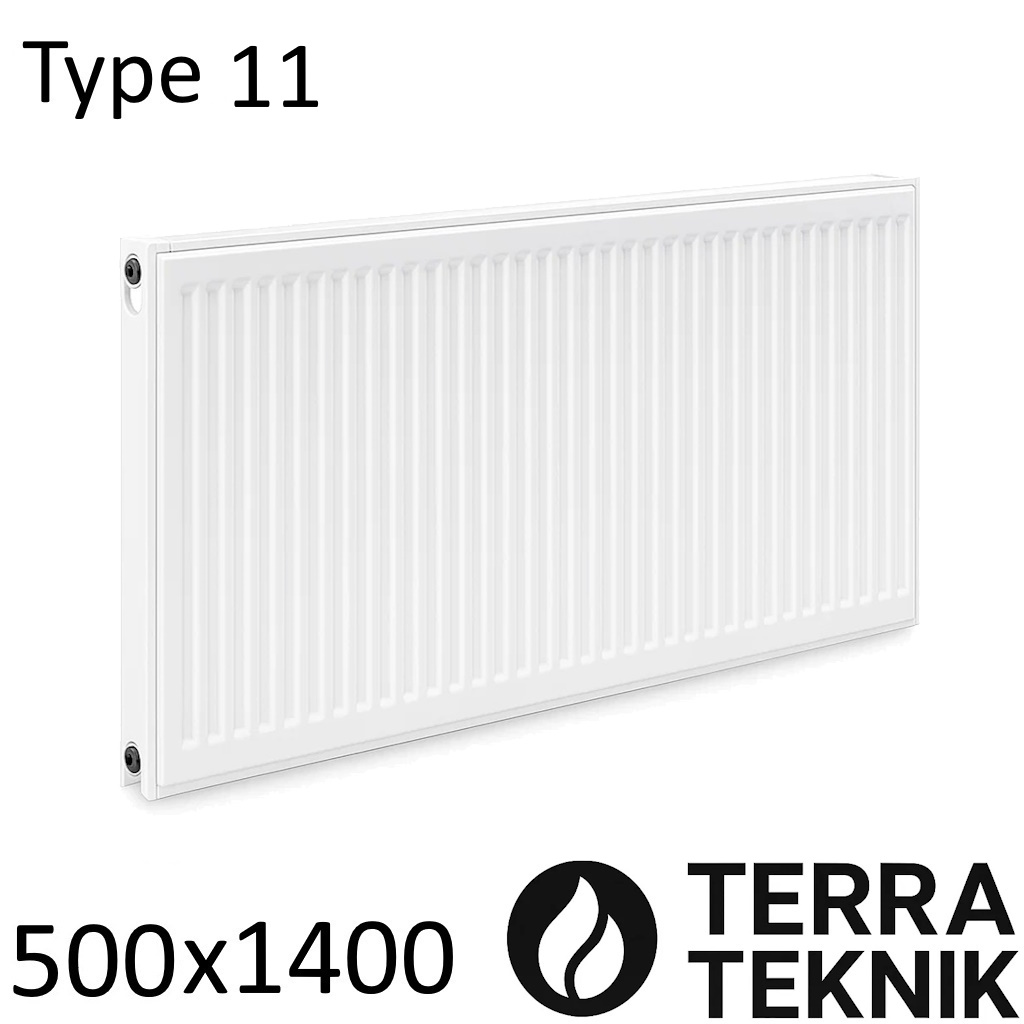

Стальной радиатор TERRA TEKNIK 500х1400 мм, Тип 11 боковое подключение

Стальной радиаторы отопления 11 500 1400 (Терра) — это выбор для тех, кто подбирает стальной радиаторы отопления тип 11 под широкий подоконник и хочет совместить высоту 500 мм, ширину 1400 мм, боковое подключение и паспортную тепловую мощность 1799 Вт без лишних экспериментов с системой.

Содержание

• Плюсы и минусы радиатора
• Схема подключения радиаторов отопления
• Характеристики
• Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Преимущества и недостатки стального радиатора

При выборе стальной батареи для дома большинство смотрит не на рекламные лозунги, а на простые вещи: насколько удобно смонтировать прибор под окном, как быстро он прогревает комнату и насколько аккуратно вписывается в интерьер. Панельный радиатор для отопления высотой 500 мм и шириной 1400 мм закрывает заметный участок стены под подоконником, даёт ровное распределение тепла по длине и не требует скрутки секций «на глаз».

Плюсы. Монтаж сравнительно простой: стальной радиатор вешают на кронштейны, к боковым патрубкам подводят подающую и обратную линию, устанавливают запорные краны и кран Маевского, после чего систему можно заполнять и запускать. По цене такая стальная батарея нередко выходит немного выгоднее секционных радиаторов сопоставимой мощности, а большой выбор типоразмеров позволяет сразу взять формат 500×1400 без набора дополнительных секций. За счёт конвекции и излучения панельный радиатор быстро выводит комнату на рабочую температуру: тёплый воздух поднимается через конвекторную часть, а нагретые панели отдают тепло стенам и предметам. Внешний вид аккуратный и нейтральный — ровная белая панель не спорит с отделкой и мебелью. Цельносварная конструкция лучше переносит тряску и удары при перевозке, поэтому при доставке транспортными компаниями риск повреждений ниже, чем у длинных секционных блоков.

Минусы. Как и большинство панельных решений, такие стальные радиаторы отопления тип 11 чувствительны к сильным гидроударам: резкие скачки давления в системе сокращают срок службы. Сталь не любит постоянную сырость, поэтому в сырых, плохо проветриваемых помещениях коррозия внутри и снаружи развивается быстрее, и ставить такие приборы в ванной комнате обычно не рекомендуют. Тепловая инерция ниже, чем у тяжёлых чугунных батарей: как только котёл останавливается, панель довольно быстро остывает. Внутренние поверхности подвержены коррозии при частой подмене воды и доступе кислорода; полностью сливать воду из системы надолго нельзя, иначе сочетание воздуха и голого металла внутри ускоряет ржавление. Отдельный момент — качество теплоносителя: без фильтра и грязевика твёрдые частицы активнее изнашивают краны, узлы и седла вентилей, особенно если регулярно «играть» регулировкой потока.

Схема подключения радиаторов отопления

Схема подключения радиаторов отопления напрямую влияет на то, насколько равномерно прогревается панель по всей длине и какую фактическую мощность вы получите от стальной батареи 500×1400. При грамотной обвязке весь прибор работает как единое целое, при ошибках половина панели превращается в едва тёплый «довесок».

Классическое решение — диагональное подключение: подача сверху с одной стороны, обратка снизу по диагонали. При такой схеме стальной радиатор прогревается наиболее равномерно, особенно если длина большая. Боковое подключение, которым оснащён данный радиатор стальной, применяют, когда обе трубы подходят с одной стороны и важна понятная, компактная обвязка. Нижнее боковое и полностью нижнее подключение выбирают там, где хочется максимально спрятать трубы и оставить в зоне видимости только прибор.

В стальных радиаторах с нижним подключением используется кран «бинокль» — так называемый узел нижнего подключения, который объединяет подачу и обратку в одном корпусе. На любую стальную батарею ставят запорную арматуру: это может быть кран с американкой, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Фурнитура бывает прямой и угловой — под разную разводку и заход труб. По механизму работы арматуру делят на шариковую и вентильную. Вентильные модели дороже, но позволяют более плавно регулировать поток воды и точнее подстраивать температуру в комнате. Шариковые (полуоборотные) изначально рассчитаны на режим «включено/выключено», однако на практике ими тоже иногда поджимают проток: поймать тонкий режим сложнее, а поток воды с частицами быстрее изнашивает шар.

Все краны на картинке снабжены американками, которые позволяют при необходимости раскрутить узел, снять радиатор или заменить кран, не вырезая участок трубы. Регулировка потока теплоносителя важна и для комфорта, и для гидравлической балансировки системы. При параллельном подключении, если оставить краны полностью открытыми, вода охотно проходит через первый радиатор и возвращается в котёл, почти не доходя до остальных приборов. Для регулировки достаточно одного крана или вентиля, и чаще всего настраивают именно кран на обратке — так проще и точнее отрегулировать распределение теплоносителя по контурам.

Характеристики

Характеристики показывают, к каким условиям подходит конкретная модель и как использовать таблицу расчётов мощности при подборе стального радиатора под площадь комнаты.

• Тип: стальной радиаторы отопления тип 11.
• Назначение: радиатор для отопления квартир и частных домов.
• Высота: 500 мм.
• Ширина: 1400 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1,25 мм.
• Теплоотдача: 1799 Вт при ΔT = 50 °C по паспортным данным.
• Объём воды: около 3,4 л.
• Страна производитель: Украина, фирма TERRA-TEKNIK.
• Подключение: боковое подключение.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: кронштейны для крепления, заглушка 1/2" и кран Маевского для спуска воздуха.

Благодаря ширине 1400 мм и заявленной тепловой мощности этот панельный радиатор способен обеспечить комфортный обогрев небольшой комнаты, если учесть реальные теплопотери, высоту потолка и подобрать подходящую схему подключения радиаторов отопления.

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500 помогает перевести сухие паспортные цифры в понятные значения: хватит ли конкретного прибора на вашу площадь и какой температурный режим системы будет рабочим, а не «на пределе» для котла.

Во многих описаниях значок Δ50 либо не указывают, либо неправильно трактуют как просто температуру теплоносителя и заменяют значком градуса. Знакомьтесь: Δ, или дельта, — это разница между температурой воды в радиаторе и средней температурой воздуха в помещении. Если в таблице указано Δ50, это означает, что подача на входе в радиатор около 75 °C при комнатной температуре порядка 20–21 °C. Режим откровенно жёсткий и далёкий от экономичного: надеяться на него каждый день — всё равно что пытаться настольной лампой прогреть комнату, теоретически тепло есть, но по расходу топлива выходит очень накладно.

Важно помнить, что речь идёт о температуре теплоносителя именно на входе в радиатор, а не на выходе котла: часть градусов теряется по пути в трубах и стояках. В реальных системах мастера-сантехники чаще ориентируются на подачу около 55 °C. Формально это на 26 % ниже, чем режим Δ50, но тепловая мощность падает не линейно: берут в расчёт ещё коэффициент 1,3. В итоге наш радиатор, а если купите, то и ваш, с паспортной тепловой мощностью 1799 Вт при подаче 55 °C будет отдавать примерно 926 Вт. Нагляднее всего это видно как раз по таблице расчетов мощности, где сведены значения для разных температурных режимов.

926 Вт — это мощность «впритык», без запаса. В реальном доме или квартире рекомендуется учесть в расчётах минимум +10 % запаса по теплу, ещё +10 % на морозы ниже −20 °C и дополнительно +15–20 % для угловых комнат и стен, выходящих на улицу. Если пользоваться популярным приближением 100 Вт на 1 м², такой стальной радиатор обогреет не угловую комнату без запаса площадью примерно 9,26 квадратных метра. Эти цифры усреднённые, без учёта конкретного утепления, высоты потолка и количества окон, но они помогают понять порядок величин.

Нужно учитывать и то, что производители считают тепловую мощность по разным стандартам и не всегда подробно раскрывают методику замеров, а часть значений попадает в интернет из полуофициальных источников. Поэтому мы считаем, что заявленная теплоотдача у этого производителя может быть немного завышена, и разумнее закладывать небольшой запас мощности, чем рассчитывать на идеальные 1799 Вт при Δ50.

Если подытожить, перед нами стальной радиаторы отопления тип 11 высотой 500 мм и шириной 1400 мм, с боковым подключением, паспортной теплоотдачей 1799 Вт, производитель — Украина. Характеристики, схема подключения, таблица расчетов мощности и реальные режимы работы помогают оценить, насколько такой радиатор для отопления подойдёт именно под ваши условия.
