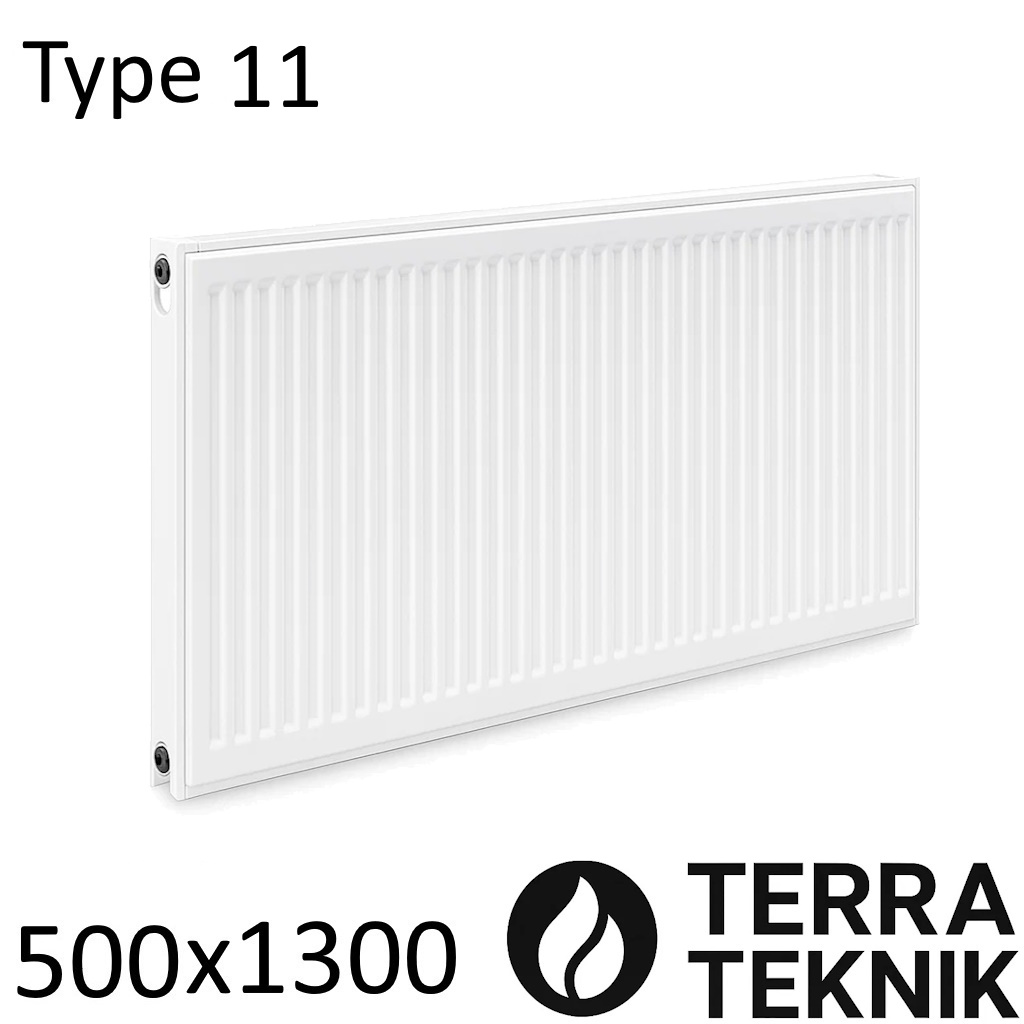

Стальной радиатор TERRA TEKNIK 500х1300 мм, Тип 11 боковое подключение

Стальные радиаторы отопления 11 500 1300 (Терра) — это формат для тех, кто подбирает стальные радиаторы отопления тип 11 под широкий подоконник и хочет совместить высоту 500 мм, ширину 1300 мм, боковое подключение и паспортную теплоотдачу 1671 Вт без лишних экспериментов с системой.

Содержание

• Плюсы и минусы радиатора
• Как подключить радиатор
• Характеристики
• Таблица расчётов теплоотдачи тип 11 высота 500

Плюсы и минусы стального радиатора

Когда речь заходит про стальные радиаторы отопления тип 11, большинство покупателей смотрят не на сложные таблицы, а на простые вещи: насколько удобно смонтировать стальную батарею под окном, как быстро она прогревает комнату и как выглядит в интерьере. Модель с высотой 500 мм и длиной 1300 мм закрывает приличную часть стены, даёт ровный поток тепла и не требует возни со скруткой секций.

Плюсы. Монтаж простой: радиатор для отопления вешают на кронштейны, к боковым патрубкам подводят трубы, ставят краны и кран Маевского — можно заполнять систему. По сравнению с секционными батареями стальной панельный радиатор часто обходится чуть выгоднее по цене при сопоставимой мощности, а главное — нет необходимости подбирать и скручивать секции «по месту». Конвекция и излучение работают вместе: воздух поднимается через конвекторную часть, а горячая панель мягко прогревает всё вокруг, поэтому помещение выходит на комфортную температуру довольно быстро. Внешний вид аккуратный: ровная белая панель без лишних рёбер не спорит с мебелью и отделкой. Отдельный плюс — транспортировка: цельносварная конструкция лучше выдерживает удары и тряску, поэтому при доставке транспортными компаниями риск повреждения ниже, чем у длинных секционных блоков.

Минусы. Как и большинство панельных решений, такой стальной радиатор чувствителен к сильным гидроударам — если система любит «стрелять» давлением, это ускоряет износ. Сталь не дружит с постоянной сыростью, поэтому в плохо проветриваемых влажных помещениях коррозия развивается быстрее, и ставить подобные приборы в ванной комнате обычно не рекомендуют. Тепловая инерция ниже, чем у тяжёлых чугунных батарей: котёл остановился — панель довольно быстро остывает. Внутренние поверхности подвержены коррозии при частой подмене воды и доступе воздуха; полностью сливать воду из системы на долгий срок нельзя, иначе сочетание голого металла и кислорода делает своё дело. Есть ещё один момент, о котором часто забывают: при отсутствии фильтра и грязевика твёрдые частицы в теплоносителе активнее изнашивают краны, узлы и седла вентилей, особенно если постоянно «играться» регулировкой.

Как подключить радиатор

От того, как подключить радиатор, зависит не только комфорт, но и реальная мощность, которую вы получите от панели 500×1300. При правильной схеме подключения стальная батарея отдаёт тепло равномерно по всей длине, при ошибках — часть панели превращается в чуть тёплую «приставку».

Классический вариант — диагональное подключение: подача сверху с одной стороны, обратка снизу по диагонали. Так стальные радиаторы отопления тип 11 прогреваются наиболее равномерно, особенно при большой длине. Боковое подключение используют, когда обе трубы подходят с одной стороны — это как раз случай данной модели. Нижнее боковое и полностью нижнее подключение выбирают там, где важна скрытая разводка и минимум видимых труб.

В стальных радиаторах с нижним подключением ставят кран «бинокль» — так называемый узел нижнего подключения, который по сути объединяет подачу и обратку в одном компактном корпусе. На радиатор стальной практически всегда устанавливают запорную арматуру: кран с американкой, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Фурнитура бывает прямой и угловой — под разную разводку и подход труб. По механизму работы различают шаровые и вентильные решения. Вентильные дороже, зато позволяют плавно регулировать поток воды и точнее настраивать температуру в комнате. Шаровые, они же полуоборотные, изначально созданы для режима «открыто/закрыто», но на практике ими тоже поджимают проток — просто «поймать» тонкий режим сложнее, а поток воды с частицами быстрее изнашивает шар.

Все краны на картинке снабжены американками, которые позволяют безболезненно раскрутить узел, снять радиатор или заменить кран, не вырезая участок трубы. Регулировка потока теплоносителя нужна и для комфорта, и для гидравлической балансировки: при параллельном подключении, если оставить все краны полностью открытыми, вода охотно пройдёт по первому радиатору и вернётся в котёл, так и не добравшись до дальних приборов. Для регулировки достаточно одного крана или вентиля, и чаще всего настраивают именно кран на обратке — так получается точнее, чем на подаче.

Характеристики

Характеристики помогают понять, к каким условиям подходит конкретная модель и как использовать таблицу расчётов мощности при подборе оборудования.

• Тип: стальные радиаторы отопления тип 11.
• Назначение: панельный радиатор для отопления квартир и частных домов.
• Высота: 500 мм.
• Ширина: 1300 мм.
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1,25 мм.
• Теплоотдача: 1671 Вт при ΔT = 50 °C.
• Объём воды: около 3,1 л.
• Страна производитель: Украина, фирма TERRA-TEKNIK.
• Подключение: боковое.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: крепления, заглушка 1/2" и кран Маевского.

Благодаря длине 1300 мм и заявленной тепловой мощности эта стальная батарея уверенно закрывает потребности небольшой комнаты, если учесть реальные потери тепла и подобрать нормальную схему подключения.

Таблица расчётов теплоотдачи тип 11 высота 500

Таблица расчётов теплоотдачи стальных радиаторов тип: 11 высота 500 нужна для того, чтобы перевести сухие паспортные цифры в понятные значения: хватит ли конкретной модели на вашу площадь и какой режим работы системы будет разумным, а не «на пределе котла».

Во многих описаниях в интернете значок Δ50 либо не указывают, либо путают с просто температурой теплоносителя и заменяют значком градуса. Знакомьтесь: Δ, или дельта, — это разница между температурой воды в радиаторе и средней температурой воздуха в комнате. Когда в таблице указано Δ50, это значит, что подача около 75 °C при комнатной температуре примерно 20–21 °C. Такой режим откровенно жёсткий и малоэкономичный: надеяться на него каждый день — всё равно что пытаться зажигалкой прогреть комнату. Теоретически тепло есть, но по расходу топлива выходит очень накладно.

Важно помнить, что речь идёт о температуре теплоносителя на входе в радиатор, а не на выходе котла: по пути часть градусов съедают трубы и стояки. В живых системах мастера-сантехники чаще ориентируются на подачу около 55 °C. Формально это на 26 % меньше, чем режим Δ50, но мощность падает не строго пропорционально: учитывается коэффициент 1,3. В результате наш радиатор отопления стальные тип 11 с паспортной мощностью 1671 Вт (а если купите, то уже ваш) при подаче 55 °C будет выдавать примерно 860 Вт. На картинке выше как раз видно, как меняется тепловая мощность при разных температурах.

860 Вт — это мощность «впритык», без запаса. В реальных расчётах разумно добавить минимум +10 % на запас по теплу, ещё +10 % на низкие температуры ниже −20 °C и +15–20 % для угловых стен и холодных подъездных стен. Если пользоваться популярным приближением 100 Вт на 1 м², такой панельный радиатор обогреет не угловую комнату площадью примерно 8,6 квадратных метра без учёта запаса. Эти цифры носят усреднённый характер, без привязки к конкретному утеплению, высоте потолков и количеству окон.

Производители считают тепловую мощность по разным стандартам и далеко не всегда подробно раскрывают методику замеров. Часть данных попадает в сеть из полуофициальных источников, поэтому мы считаем, что заявленная мощность у этого производителя может быть немного завышена. Это не повод отказываться от модели, но хороший повод заложить небольшой запас по теплу и не гнаться за «идеальными» 1671 Вт на бумаге.

Итог простой: перед нами стальные радиаторы отопления тип 11 высота 500 мм, ширина 1300 мм, с боковым подключением и паспортной теплоотдачей 1671 Вт, произведённые в Украине. В реальной системе при нормальных температурах подача/обратка они работают как компактная стальная батарея для небольшой комнаты, а таблица расчётов мощности помогает не промахнуться с выбором.
