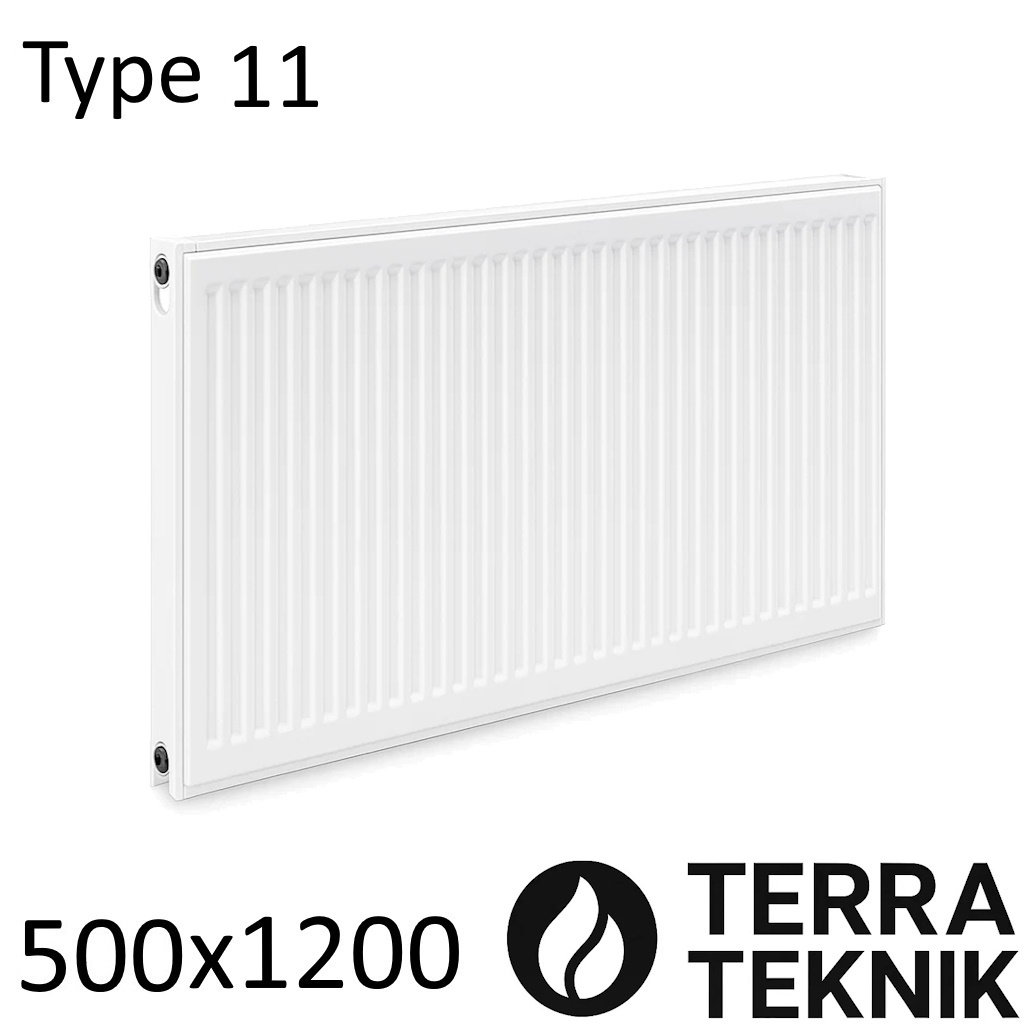

Стальной радиатор TERRA TEKNIK 500х1200 мм, Тип 11 боковое подключение

Радиатор стальной тип 11 формата 500×1200 — это стальная батарея для тех, кто хочет собрать систему без лишних сложностей: известный производитель из Украины, боковое подключение, понятная схема подключения и честная паспортная теплоотдача 1542 Вт, которой при правильном подборе хватает на небольшую комнату.

Содержание

• Плюсы и минусы радиатора
• Схема отопления и подключения радиаторов
• Характеристики
• Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Плюсы и минусы стального радиатора

Если говорить по-простому, панельный радиатор с размерами высота 500 мм и ширина 1200 мм закрывает хорошую часть стены под окном и позволяет обогреть комнату без наращивания секций и сложной обвязки. В отличие от секционных моделей, здесь одна плоская панель с конвектором внутри: меньше соединений, проще монтаж и предсказуемое поведение в системе отопления.

Плюсы. Монтаж максимально понятный: стальную батарею вешают на кронштейны, подводят трубы к боковому подключению, ставят запорную арматуру и кран Маевского, после чего систему можно заполнять и запускать. За счёт панельной конструкции и конвекции такой радиатор для отопления быстро выходит на рабочий режим и равномерно распределяет тепло по комнате. Линейка типоразмеров позволяет без дополнительных «костылей» выбрать именно формат 500×1200, который аккуратно становится под подоконник. Внешний вид спокойный: ровная белая передняя панель хорошо сочетается и с классическим ремонтом, и с более современным интерьером. При перевозке цельносварной корпус лучше переносит удары и тряску, чем длинные секционные блоки, поэтому при доставке транспортными компаниями шанс повреждения ниже.

Минусы. Как и большинство панельных решений, такой стальной радиатор чувствителен к сильным гидроударам: если система часто «подбрасывает» давление, срок службы может снизиться. Сталь не любит сырость — в постоянно влажных, плохо проветриваемых помещениях коррозия развивается быстрее, поэтому в ванной комнате эту модель обычно не рекомендуют. Тепловая инерция меньше, чем у тяжёлых чугунных батарей: котёл остановился — и панель довольно быстро остывает. При частой подмене воды и доступе воздуха внутрь растёт риск ржавчины, а длительно держать систему пустой нельзя именно из-за контакта металла и кислорода. Добавим ещё один момент: при плохой фильтрации теплоносителя твёрдые частицы ускоренно изнашивают краны и узлы, особенно если владельцы активно «играются» регулировкой потока.

Схема отопления и подключения радиаторов

Схема отопления и подключения радиаторов напрямую влияет на то, насколько полно вы получите заявленную теплоотдачу 1542 Вт и будет ли панель прогреваться по всей длине. Даже у модели 500×1200 при ошибках в обвязке можно получить горячую зону возле подачи и еле тёплый хвост у обратки.

Классические варианты: диагональная схема, когда подача заходит сверху, а обратка выходит снизу по диагонали; боковое подключение, когда обе трубы подходят с одной стороны; и нижнее боковое либо полноценное нижнее подключение, если хочется максимально спрятать магистрали. У моделей с нижним подключением часто применяют кран «бинокль» — узел нижнего подключения, через который радиатор стальной подключается сразу по подаче и обратке.

На практике на каждую панельную батарею ставят свою запорную арматуру: это может быть кран с американкой, радиаторный кран, радиаторный вентиль или клапан с термоголовкой. Бывают прямые и угловые модификации под разную разводку. По механизму работы арматура делится на шариковую и вентильную: вентильные модели дороже, зато позволяют плавно регулировать поток воды; шариковые (полуоборотные) рассчитаны на режим «открыто/закрыто», хотя ими тоже иногда «поджимают» проток, но поймать тонкий режим сложнее, а твёрдые частицы быстрее изнашивают шар. Почти все эти элементы оснащаются американками, чтобы можно было раскрутить узел, снять или заменить радиатор без резки трубы. Регулировка потока необходима для контроля температуры и равномерного распределения теплоносителя: при параллельном подключении без балансировки вода может уходить по первому прибору и возвращаться в котёл, толком не доходя до остальных.

Характеристики

Раздел «Характеристики» — это не просто сухой список, а основа для расчёта и выбора мощности. Ниже приведены ключевые параметры, по которым удобнее понимать, с чем вы имеете дело и как применять таблицу расчетов мощности.

• Тип: радиатор стальной 11 500×1200 (Терра), панельный радиатор однорядной конструкции.
• Назначение: стальная батарея для систем водяного отопления в квартирах и частных домах.
• Высота: 500 мм (высота: 500 мм по паспорту).
• Ширина: 1200 мм (ширина: 1200 мм).
• Материал: холоднокатаная сталь.
• Цвет: белый.
• Толщина стали: 1,25 мм.
• Теплоотдача: 1542 Вт при ΔT = 50 °C.
• Объём воды: около 2,9 л.
• Производитель: Украина (Производитель: Украина, фирма TERRA-TEKNIK).
• Подключение: боковое подключение.
• Максимальное рабочее давление: 10 бар.
• Давление на разрыв: 13 бар.
• Комплектация: кронштейны, заглушка 1/2" и кран Маевского для спуска воздуха.

При таких размерах и тепловой мощности модель уверенно закрывает потребности небольшой комнаты, кухни или кабинета, если система грамотно собрана и учтены теплопотери по ограждающим конструкциям.

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500

Таблица расчетов теплоотдачи стальных радиаторов тип: 11 высота 500 нужна для того, чтобы перевести паспортные значения в реальные условия эксплуатации. В характеристиках производитель указывает мощность при ΔT = 50 °C, но в жизни мы редко топим именно так, как в стенде.

Многие сайты по умыслу или по незнанию не поясняют, что значит значок Δ50, или вообще подменяют его обычным обозначением температуры. На самом деле Δ — это дельта, разница между температурой теплоносителя и средней температурой воздуха в комнате. При Δ50 подразумевается, что на входе в прибор подаётся около 75 °C при комнатных 20–21 °C. То есть режим «котёл на максимуме»: красиво для цифр в каталоге, но малоэкономично в реальном счёте за топливо. Надеяться на такие условия постоянно — всё равно что пытаться паяльником прогреть комнату: вроде горячо, но неразумно дорого.

Важно помнить, что речь идёт о температуре теплоносителя на входе в радиатор, а не о показаниях котла на выходе: часть тепла неизбежно теряется по пути в трубах и стояках. Оптимальной мастера-сантехники чаще всего называют подачу около 55 °C — по ощущениям и по расходу это более разумный рабочий режим. Формально это примерно на 26 % ниже, чем условия Δ50, но мощность падает не линейно, поэтому учитывают ещё коэффициент 1,3. В итоге наш прибор с паспортными 1542 Вт (а если купите, то уже ваш) при температуре на подаче 55 °C будет выдавать около 794 Вт — это хорошо видно именно в таблице расчетов мощности.

Следует понимать, что 794 Вт — это значение «впритык», без дополнительного запаса. Для реального дома стоит заложить хотя бы +10 % на запас, +10 % на понижение температуры на улице ниже −20 °C и ещё +15–20 % для угловых комнат с холодными наружными стенами. Если брать для грубой прикидки популярное соотношение 100 ватт на 1 квадратный метр, получается, что такой радиатор обогреет не угловую комнату без запаса площадью примерно 7,94 квадратных метра. Это усреднённые показатели для общего понимания, без учёта утепления, высоты потолков и количества окон.

Кроме того, производители считают мощность по разным стандартам, не всегда подробно раскрывая условия испытаний, а часть цифр попадает в интернет из полуофициальных источников. Мы считаем, что заявленная мощность у этого производителя несколько завышена, поэтому разумно делать поправку на реальность и ориентироваться именно на расчётные значения из таблицы.

Если коротко, перед нами радиатор стальной тип 11 высота: 500 мм, ширина: 1200 мм, с боковым подключением, произведённый в Украине под маркой TERRA-TEKNIK. Есть понятные характеристики, наглядная схема подключения и таблица расчетов мощности, по которой легко оценить, подойдёт ли он под ваш объект. Цена в Киеве и Харькове с доставкой по Украине зависит от конкретной комплектации и условий, но формат «Куплю батарею отопления — это к нам» здесь вполне уместен: в магазине радиаторов - Крантик можно подобрать подходящий панельный радиатор, уточнить стоимость и организацию доставки.
